Sprzęt do badań drganiowych wysokiej częstotliwości 3-3000 Hz, stanowisko pionowe i poziome do prób udarowych dla motoryzacji
Zastosowanie

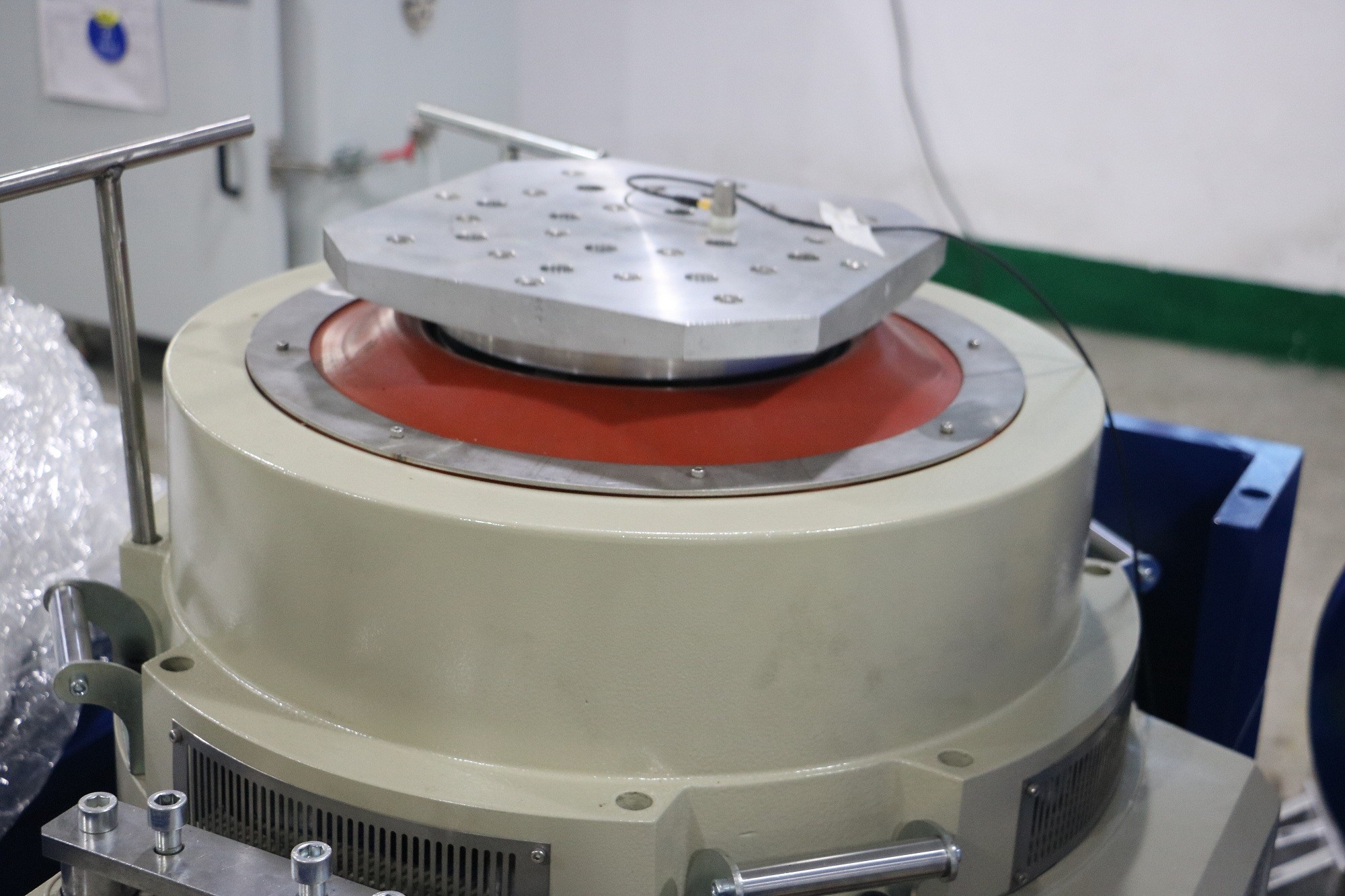

Wzbudznik drgań wysokiej częstotliwości wykorzystuje zaawansowane, nowoczesne technologie i rozwiązania specjalne, takie jak: „podwójny obwód magnetyczny”, „samowzbudny szkielet cewki drgającej”, „zawieszenie pneumatyczne”, „łożyska wałeczkowe i prowadzenie liniowe” oraz „izolacja czopowa”. Umożliwia realizację trójosiowych (X, Y, Z) testów drgań sinusoidalnych oraz szerokopasmowych drgań losowych, a także klasycznych testów impulsowych (półsinusoidalnych) i widma odpowiedzi na szok (SRS). Znajduje szerokie zastosowanie w obronności, przemyśle zbrojeniowym, lotnictwie, astronautyce, telekomunikacji, elektronice, urządzeniach elektrycznych, sprzęcie AGD i innych dziedzinach.
(1) Siła znamionowa: siła sinusoidalna 10000 N; siła losowa 10000 N; siła udaru 20000 N;
(2) Zakres częstotliwości: od 3 Hz do 3000 Hz, stała częstotliwość, przemiatanie w przód i w tył, sinus, losowe, udar
(3) Tryb przemiatania częstotliwości: liniowy, logarytmiczny, przemiatanie w przód i w tył, stała częstotliwość
(4) Liczba cykli przemiatania częstotliwości: od 1 do 32767
(5) Czas przemiatania częstotliwości: stała częstotliwość / pojedynczy 1-3600 min, możliwość wyświetlania krzywych przemiatania częstotliwości.
(6) Maks. przyspieszenie 1000 m/s2 (bez obciążenia)
(7) Maks. prędkość: 1,8 m/s
(8) Maks. przemieszczenie: 51 mm p-p (bez obciążenia), międzyszczytowe
(9) Przemieszczenie udarowe: 51 mm
(10) Masa cewki drgającej: 14 kg
(12) Kształt fali drgań: sinus, losowy, udar
(13) Średnica cewki drgającej: Φ240 mm
(14) Wymiary systemu wibracyjnego: szer. 1060 x wys. 750 x gł. 845 mm
(15) Masa systemu wibracyjnego: 960 kg

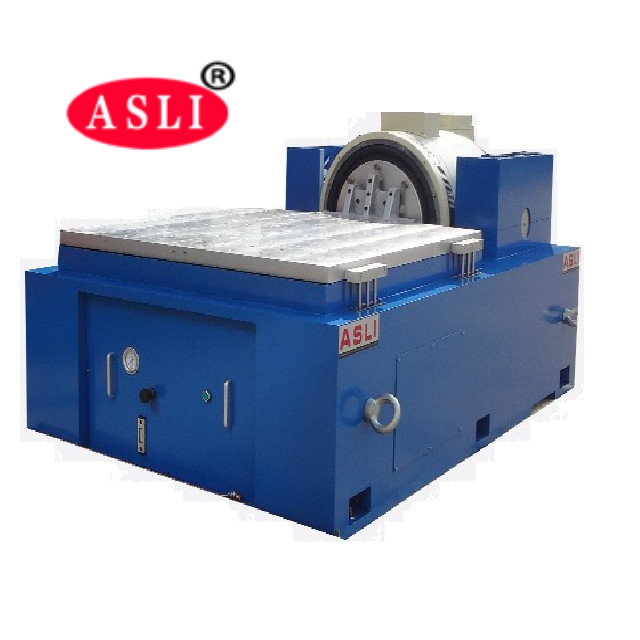

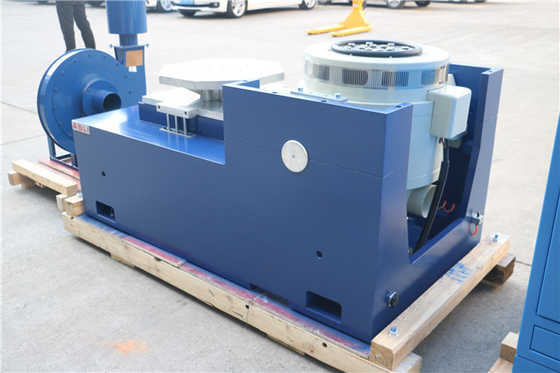

(16) Rozszerzenie pionowe 600 mm * 600 mm i stół ślizgowy poziomy 600 * 600 mm
Parametry techniczne:
| Nazwa | Stół wibracyjny do opakowań / Tester wibracyjny do części samochodowych | ||||||||
| Model | Znamionowa siła sinusoidalna (N) | Znamionowa siła losowa (N) | Zakres częstotliwości (Hz) | Przyspieszenie znamionowe (m/s2) | Prędkość znamionowa (m/s) | Znamionowe przemieszczenie (p-p) mm | Maks. obciążenie (kg) | Masa cewki drgającej (kg) | Wymiary cewki drgającej (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

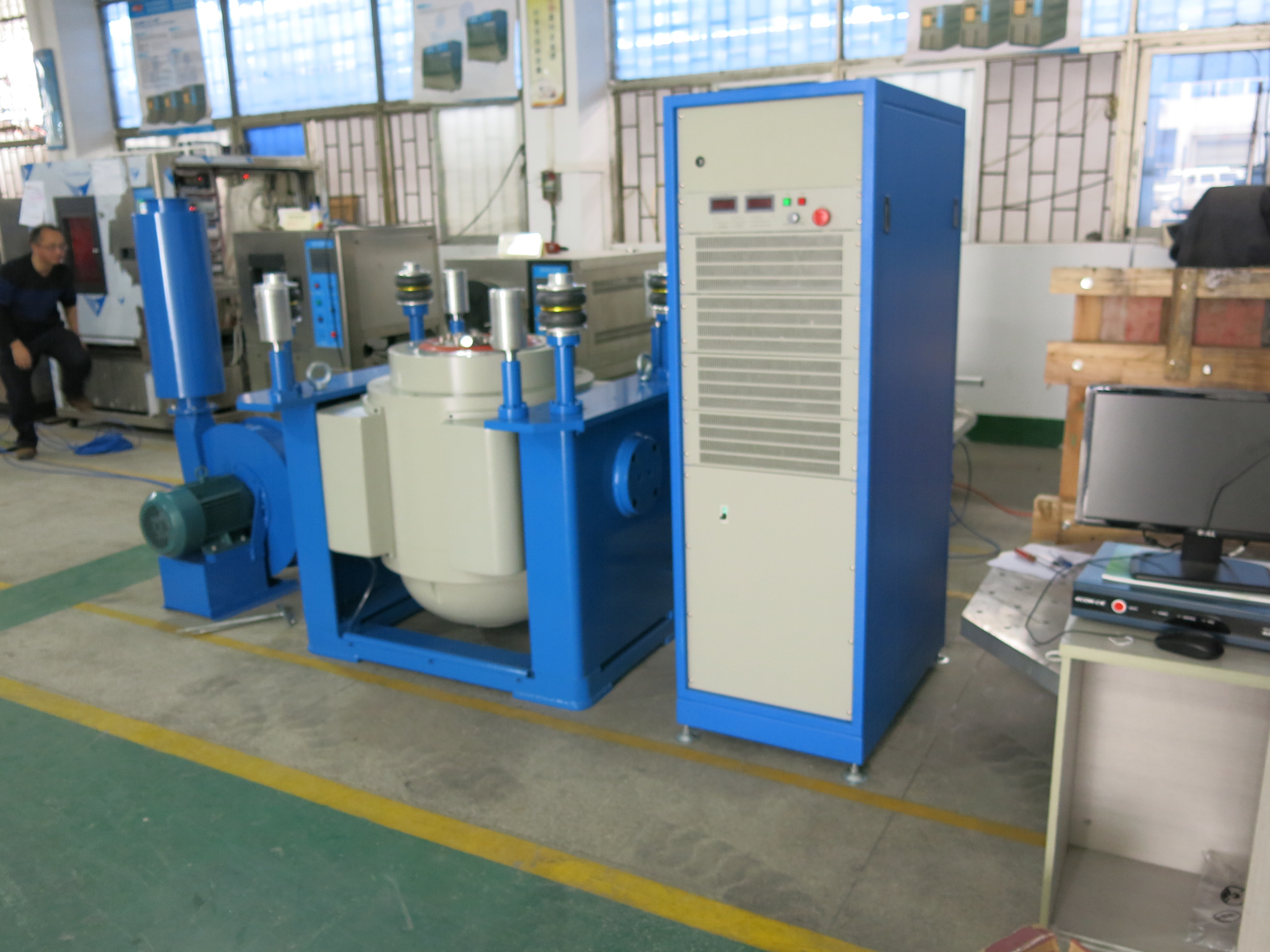

(1) Generator drgań 1 kpl.
(2) Kontroler drgań 1 kpl.
(3) Skrzynka połączeń komunikacyjnych 1 kpl.
(4) Wzmacniacz mocy DA-10 1 kpl.
(5) Zasilacz wzbudzenia 1 szt.
(7) Oprogramowanie sterujące 1 kpl.
(8) Układ chłodzenia 1 kpl.
(9) Komputer przemysłowy 1 kpl.
(10) Drukarka kolorowa 1 kpl. (opcjonalnie)
(11) Czujnik przyspieszenia (w tym przewód wyjściowy) 1 szt.
(12) Uchwyt wibracyjny 1 kpl. (opcjonalnie, dostosowany do badanej próbki)

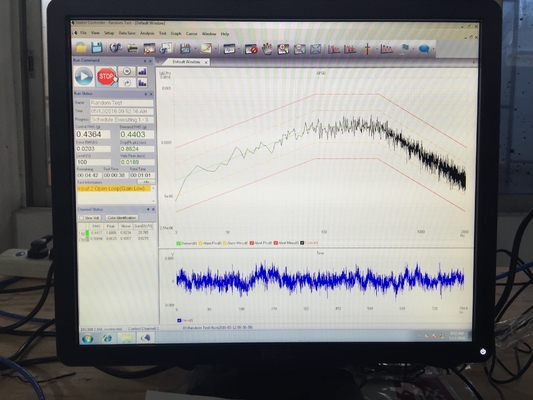

Cyfrowy kontroler drgań
Kontroler drgań to najnowsza konstrukcja naszej firmy,
która wykorzystuje zaawansowaną architekturę
systemu rozproszonego, a jej sercem jest najnowszy
32-bitowy, zmiennoprzecinkowy, szybki procesor z serii TMS320 firmy TI.
Raport z badań jest generowany automatycznie w programie
Word. W trakcie lub po zakończeniu testu
raport z badań może być edytowany, a następnie generowany
automatycznie lub ręcznie.
