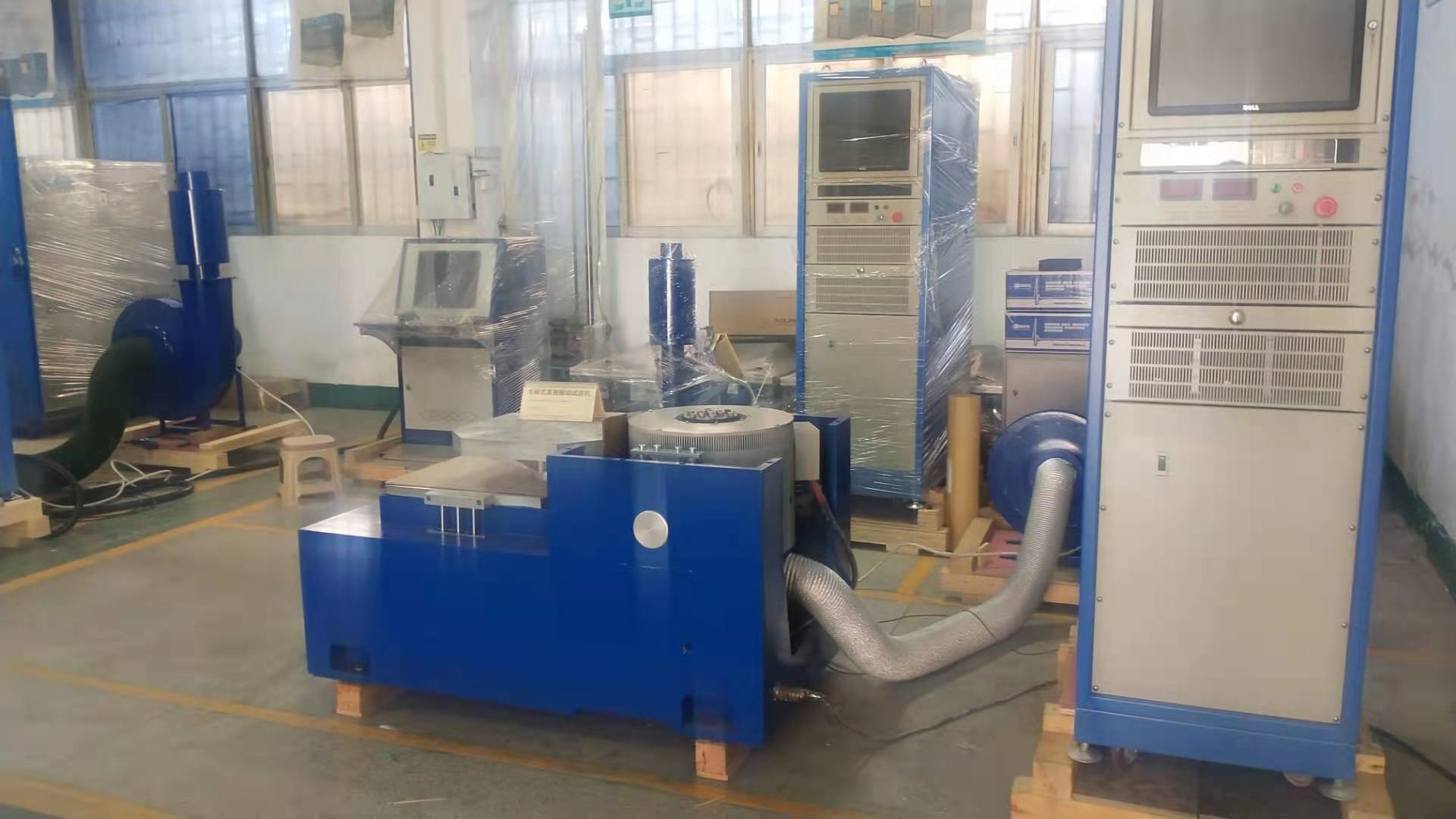

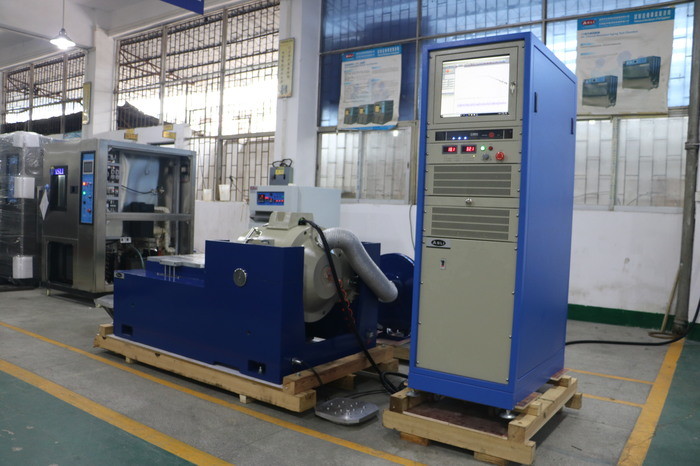

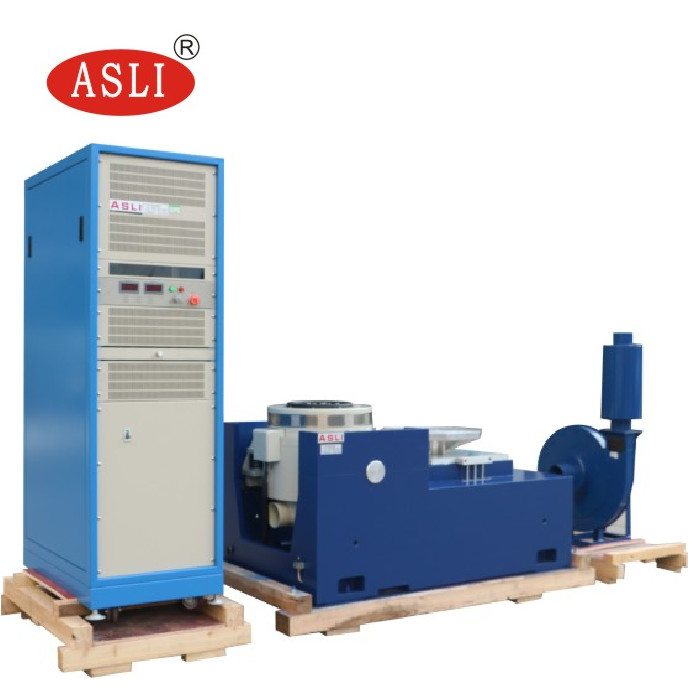

XYZ Trójosiowy wysokiej częstotliwości elektrodynamiczny trzęsienie próby wibracji
Elektrodynamiczne wibracje Shaker zapewniają platformę testową do symulacji pakowania i transportu, wstrząsów mechanicznych, profilu misji i wszelkich innych symulacji warunków rzeczywistych.Wykorzystując najnowocześniejszy sterownik, system zamkniętej pętli może dokładnie odtworzyć rzeczywiste warunki drgań na produktach z przemysłu elektronicznego, motoryzacyjnego, lotniczego, lotniczego itp.
PARAMETRY TEKNICZNE SYSTEMU WIBRACJONEGO
| Pozycja | Opis | |
|
Siła (maksymalnie) |
Sine | 600 kg.f szczyt |
| Wyborne | 600Kg.f r.m. | |
| Szok. | 600 kg.f szczyt | |
| Zakres częstotliwości | 5 ~ 3500 Hz | |
| Maks. przesunięcie | 51 mm | |
| Max. prędkość | 10,8 m/s | |
| Maks. przyspieszenie | 100G (980 m/s2) bez obciążenia | |
| W kierunku wibracji | Pionowe i poziome | |
| Armatura Diametr | 200mm | |
| Skuteczna masa opancerzenia | 6 kg | |
| Śruby stołowe | 17 × M10 | |
| Max, proszę.ładunek użyteczny | 30W porządku.g | |
| Wyciek magnetyczny | < 10 gaussów | |
| Częstotliwość izolacji drgań osiowych | 2.5HZ | |
| Dopuszczalny moment ekscentryczny | > 300N.m | |
| Wymiar | 1200 mm*790 mm*840 mm (wyłącza się rozszerzacz głowy) | |
| Waga | 1600 kg (wyłączając stolik przesuwny) | |
Charakterystyka:

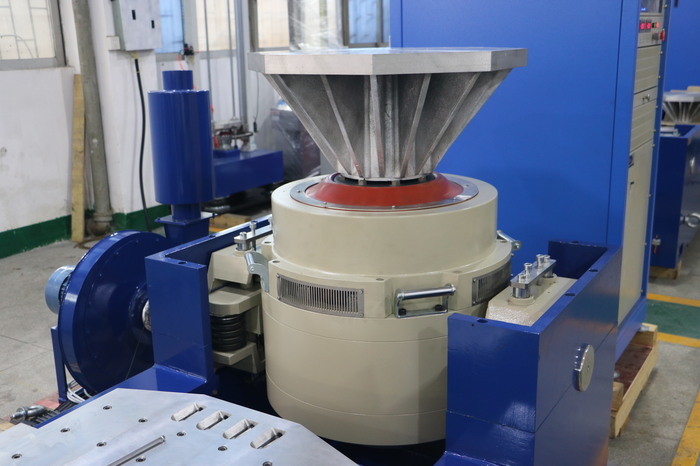

1Dobrze zaprojektowany dynamiczny kołowy szkielet, z wyższą częstotliwością rezonancji osiowej.
2Dwu-magnetyczny obwód, niski wyciek strumienia magnetycznego, kompaktowa konstrukcja i racjonalna.
3. łożyska rolkowe rocker rod proste i zorientowane na przywóz składowe, orientacja sztywności ciała, ekscentryczna zdolność obciążeniowa.
4- Trunnion izolacja podstawy dedykowane do stosowania hormonów, instalacja mobilnej wygody.
5Zaawansowana technologia porusza się po całym systemie, zapewniając wysoką niezawodność.

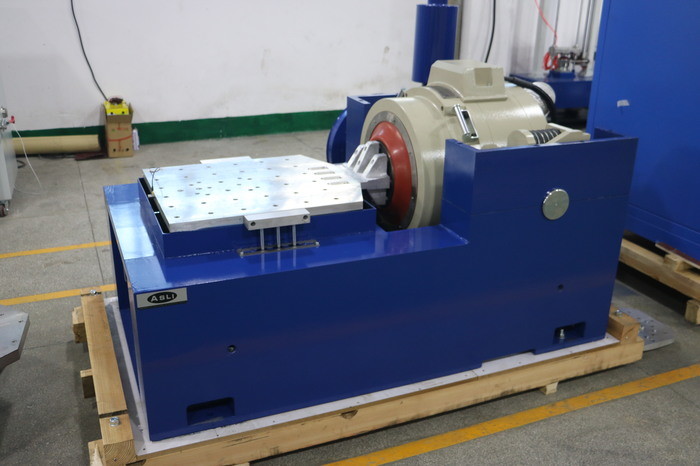

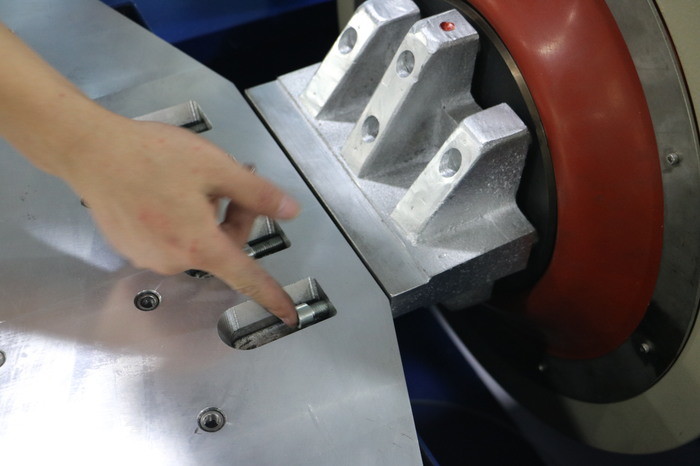

parametry techniczne rozszerzacza poziomego:
| Model | Rozmiar ławki (mm) | Zakres częstotliwości (Hz) | Masa ruchomych części (kg) |
| LT0303 | 300×300×22 300×300×26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400 × 400 × 30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
