Jakie są różne rodzaje testów wibracyjnych?
Typowe wykonywane funkcje testowe obejmują wibracje o dużej sile (losowe i sinusoidalne), wibracje uderzeniowe oraz testy modalne ze stałą bazą i swobodne.
Pobierz dokument do przechowywania -- kliknij tutaj ----→sprzęt do badań wibracyjnych ES-20.pdf
Opakowania Transport Sprzęt do badania wibracji o wysokiej częstotliwości Cena
Wymagania testowe:
1. IEC62133
2. UL1642
3. UN38.3
4. GB31241
Tester drgań elektromagnetycznych o wysokiej częstotliwości całkowicie zgodnie ze standardowymi testami związanymi z akumulatorem, symulacją, pod pewnymi warunkami testu wibracyjnego akumulatora, akumulator lub zestaw akumulatorów jest zamocowany na stole wibracyjnym, zgodnie z zalecaną częstotliwością, przyspieszeniem i trybem przemieszczania wzdłuż próbki baterii drgania trzech wzajemnie prostopadłych mierzonych kierunków bateria nie powinna wyciekać, nie tracić serca, nie pękać, nie ma ognia i eksplozji.
Parametry techniczne:
| Model |
Znamionowy sinus Siła (N) |
Ocenione losowo Siła (N) |
Częstotliwość Zasięg (Hz) |
Przyspieszenie znamionowe (m/s2) | Prędkość znamionowa (m/s) |
Znamionowe przemieszczenie (pp) mm |
Maks.Ładowanie (kg) | ruchoma cewka (kg) |
Wymiar Ruchoma cewka (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Skład maszyny do badania wibracji:
Stanowisko do badań wibracyjnych, wzmacniacz mocy, wentylator chłodzący, stół poślizgowy, ekspander pionowy
Funkcje stojaka poziomego:
W ramach małej ławki załadowczej, aby uzyskać wyższe przyspieszenie i częstotliwość roboczą, aby poprawić ładowność i wydajność całej ławki maszynowej.
Pozioma ławka i ławka wibracyjna są typu integralnego, o doskonałej strukturze, wygodzie w instalacji i regulacji.
Tor ciśnienia statycznego, w kształcie litery V, odporny na zbocza i obciążenia wstępne.
Wbudowana pompa olejowa, dobra struktura i łatwa obsługa.
Funkcje pionowej rozszerzonej ławki:
Pionowa przedłużona ława VT i określone zaciski, precyzyjnie obliczone, dopracowana konstrukcja, aby zapewnić klientowi najlepszą wydajność zgodnie z doskonałymi
Cechy:
1. Dobrze zaprojektowany dynamiczny szkielet koła, z wyższą częstotliwością rezonansu osiowego.
2. Obwód dwumagnetyczny, niski wyciek strumienia magnetycznego, zwarta konstrukcja i racjonalność.
3. Łożyska wałeczkowe Rocker Rod proste i zorientowane na import kompozytowej orientacji sztywności korpusu, ekscentryczna nośność.
4. Podstawa izolacyjna Trunnion przeznaczona do stosowania hormonów, instalacja wygody mobilnej.
5. Zaawansowana technologia porusza się po systemie, aby zapewnić dynamiczne koło o wysokiej niezawodności.
6. Nowa konstrukcja kanału i poprawa efektu chłodzenia.
7. Sztywność statyczna, sztywność dynamiczna małego balonu łożyska, podniesienie nośności stołu wibracyjnego, poprawa wydajności przy niskiej częstotliwości.

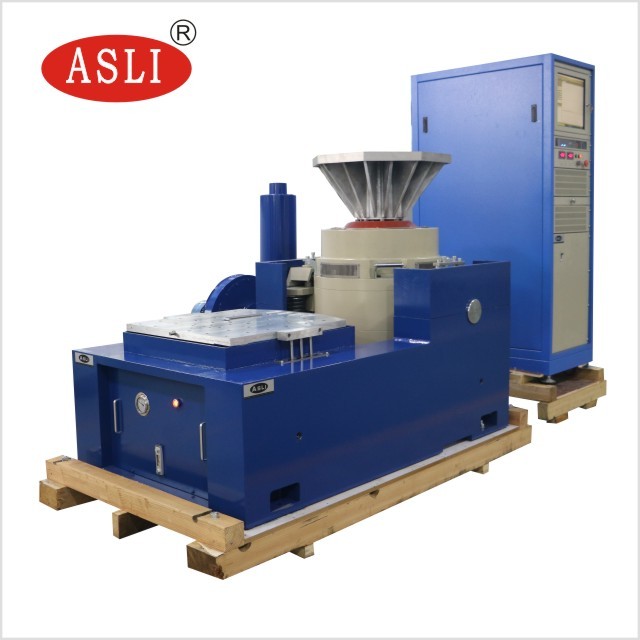

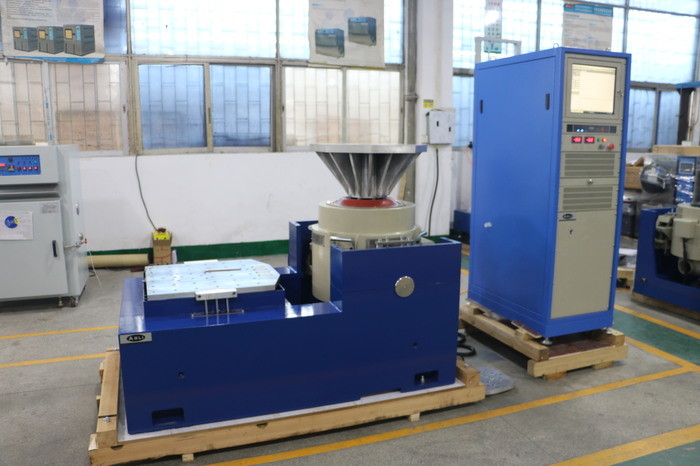

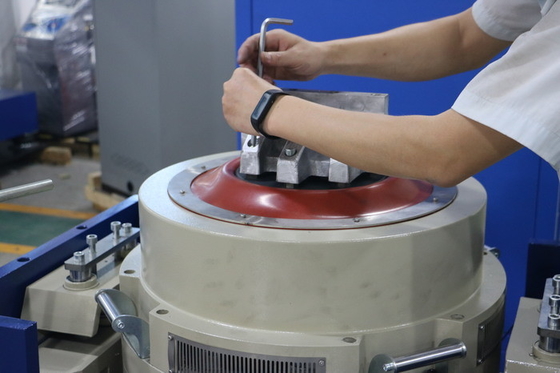

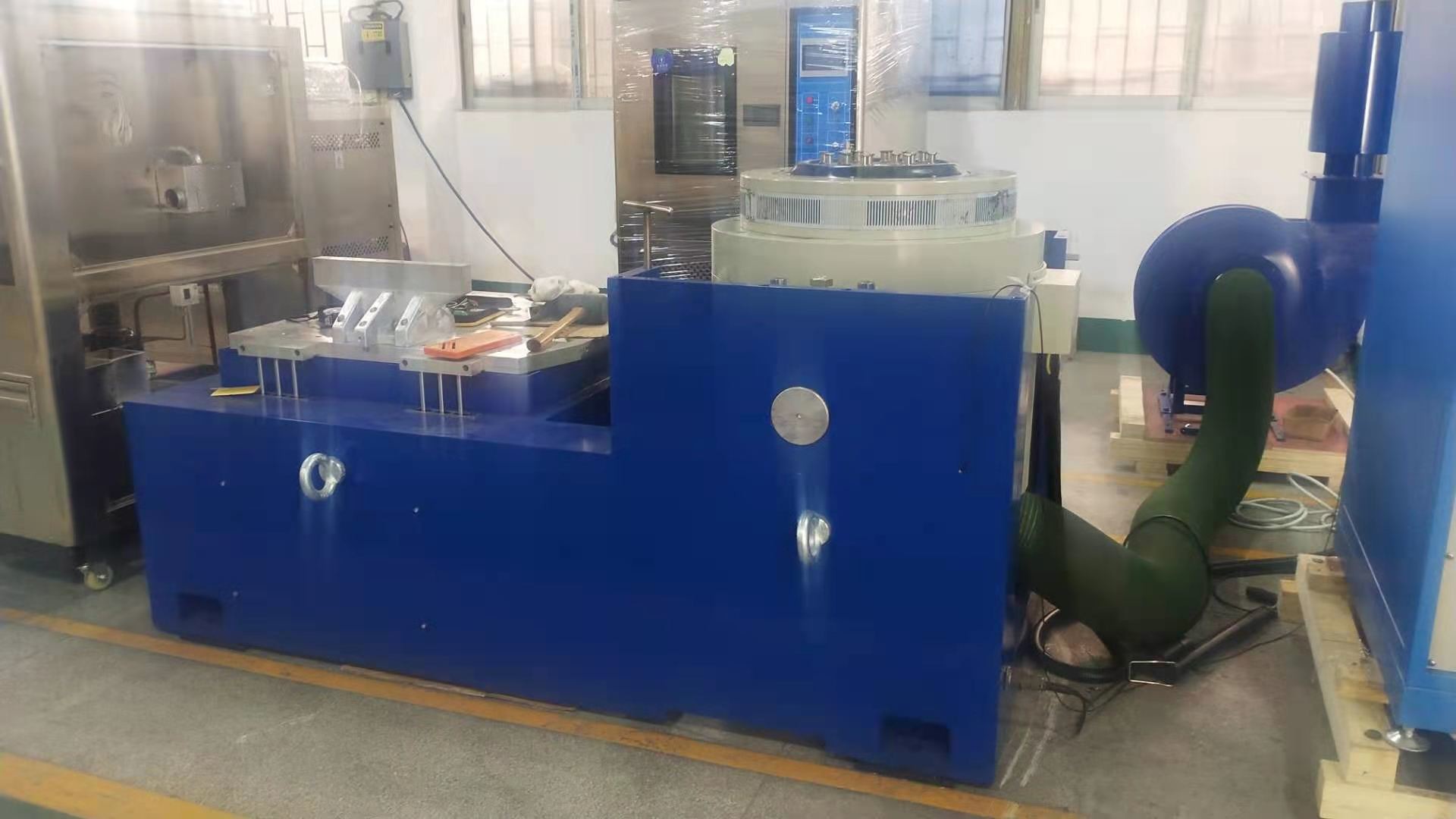

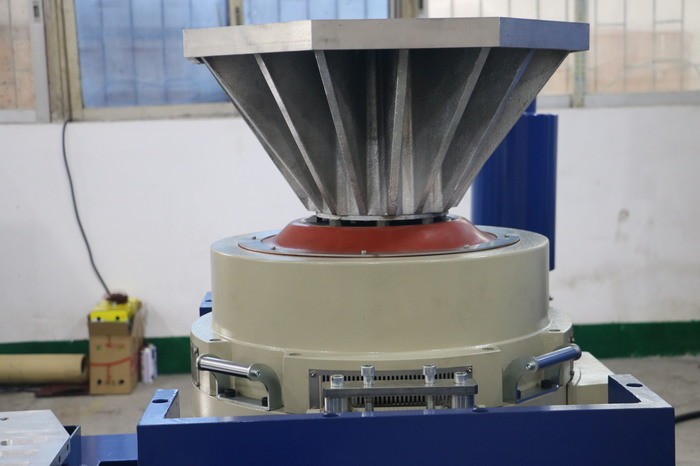

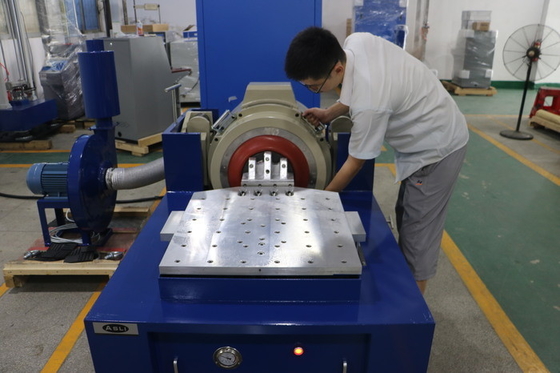

Zdjęcia w celach informacyjnych:
