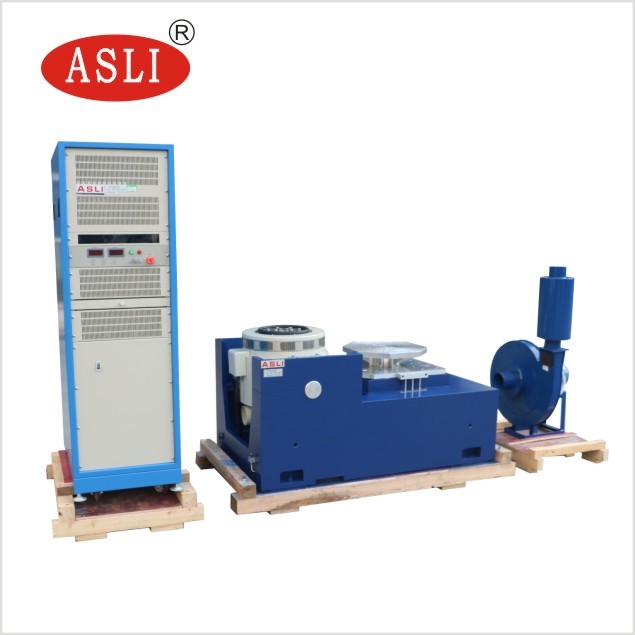

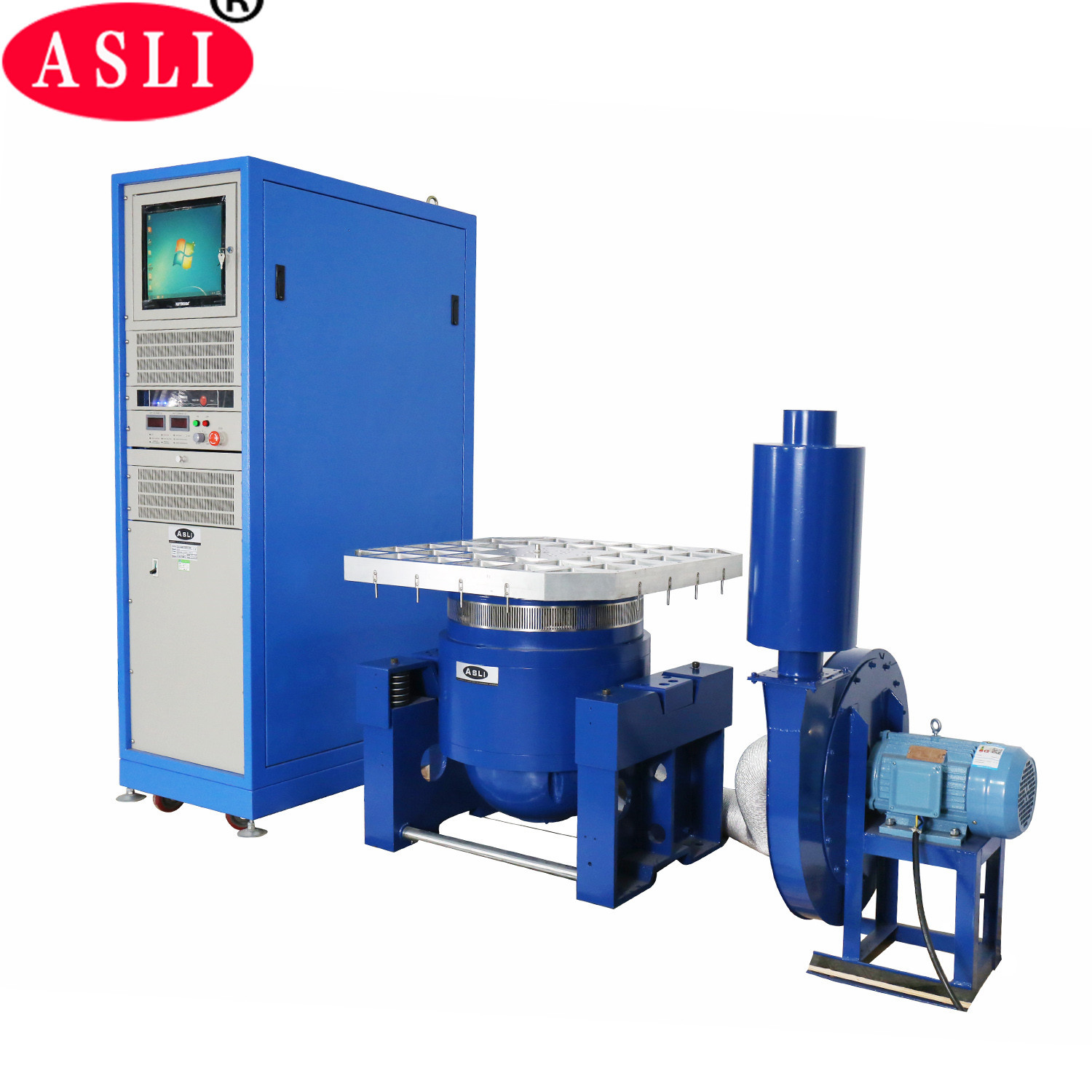

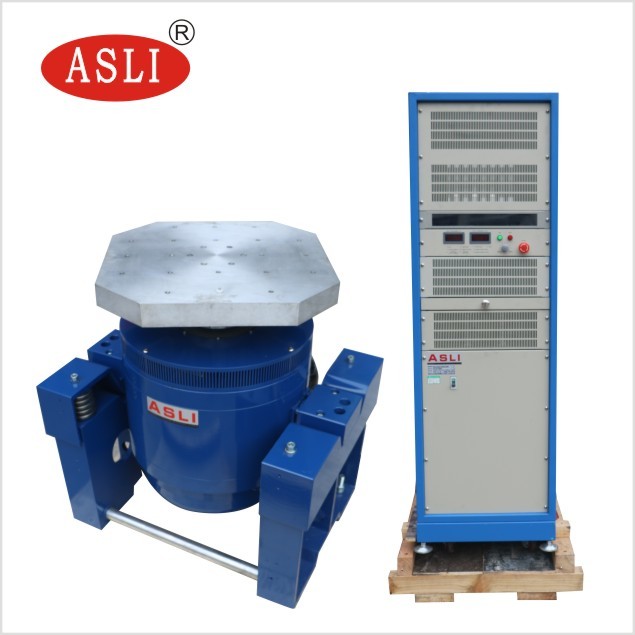

Pionowa wytrząsarka elektrodynamiczna o wysokiej częstotliwości 300 kg.F do testowania samochodów
Product Details
| siła sinusoidalna: | 3000N | Prędkość: | 1,6 m/s |
|---|---|---|---|
| kierunek wibracji: | Pionowy | przyśpieszenie: | 100G |
| Częstotliwość: | 3 ~ 3500 Hz | Moc: | 3 fazy 380 V |
| Przemieszczenie: | 25mm | ||
| Podkreślić |
Pionowy silnik elektrodynamiczny o wysokiej częstotliwości,silnik elektrodynamiczny 300 kg.F,silnik elektrodynamiczny do badań samochodowych |
||
Product Description
Wysokoczęstotliwościowa maszyna do testowania wibracji w pionie i poziomie – sprzęt do testowania wibracji PC przeznaczony do testowania motoryzacyjnego. Jesteśmy producentem serii wysokoczęstotliwościowych testerów wibracji elektrodynamicznych / wysokoczęstotliwościowych testerów zmęczenia wibracyjnego. Systemy te wykorzystują zaawansowane technologie, w tym dwuobwodową konstrukcję magnetyczną, samogenerujące się pierścienie akcji szkieletowej, wsparcie powietrzne, łożyska rolkowe i prowadnice liniowe oraz izolację sworznia.
Urządzenie może wykonywać trójosiowe testy wibracji sinusoidalnych X, Y i Z oraz testy wibracji szerokopasmowych losowych, a także klasyczne testy impulsowe (połowa sinusoidy, trapezoidalna, fala piłokształtna) i testy widma odpowiedzi na wstrząsy. Produkty te są szeroko stosowane w przemyśle obronnym, zbrojeniowym, lotniczym, kosmicznym, komunikacyjnym, elektronicznym, AGD i RTV.
- Dobrze zaprojektowany szkielet dynamicznego pierścienia, z wyższą częstotliwością rezonansową osiową.
- Konstrukcja z dwoma obwodami magnetycznymi o niskim wycieku strumienia magnetycznego, kompaktowa i racjonalna konstrukcja.
- Łożyska rolkowe drążka wahadłowego o prostej i zorientowanej na import sztywności kompozytowej, zapewniające dużą nośność mimośrodową.
- Fundament izolacji sworznia dedykowany do stabilnej pracy, z wygodną instalacją mobilną.
- Zaawansowana technologia systemu ruchomego zapewnia wysoką niezawodność dynamicznego pierścienia.
- Nowa konstrukcja kanału poprawia efekt chłodzenia.
- Sztywność statyczna i dynamiczna łożyska są zoptymalizowane, zwiększając pojemność stołu wibracyjnego i poprawiając wydajność przy niskich częstotliwościach.
| Model | Moc sinusoidalna znamionowa (N) | Moc losowa znamionowa (N) | Zakres częstotliwości (Hz) | Przyspieszenie znamionowe (m/s²) | Prędkość znamionowa (m/s) | Przemieszczenie znamionowe (p-p) mm | Maks. Obciążenie (Kg) | Cewka ruchoma (Kg) | Wymiar cewki ruchomej (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1,2 | 25 | 70 | 2,5 | Ø150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1,6 | 25 | 70 | 2,5 | Ø150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1,6 | 40 | 70 | 8 | Ø230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Ø150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Ø450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1,8 | 51 | 1100 | 90 | Ø500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1,8 | 51 | 1500 | 150 | Ø600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1,8 | 51 | 2500 | 200 | Ø650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1,8 | 51 | 4500 | 300 | Ø870 |
- W małej ławce obciążeniowej realizowane są wyższe przyspieszenie i częstotliwość robocza, co poprawia zdolność obciążeniową i ogólną wydajność ławki maszynowej.
- Ławka pozioma i ławka wibracyjna są typu integralnego o doskonałej konstrukcji, oferując wygodną instalację i regulację.
- Tor ciśnienia statycznego, konstrukcja w kształcie litery V, z możliwością odporności na nachylenie i odporności na obciążenie odchylone.
- Wbudowana pompa olejowa o dobrej konstrukcji i łatwej obsłudze.
| Model | Rozmiar stołu (mm) | Zakres częstotliwości (Hz) | Waga części ruchomych (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6,6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11,2 13,2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19,3 23,1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27,5 33,0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36,8 44,2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57,7 76,9 86,5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89,1 118,8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |

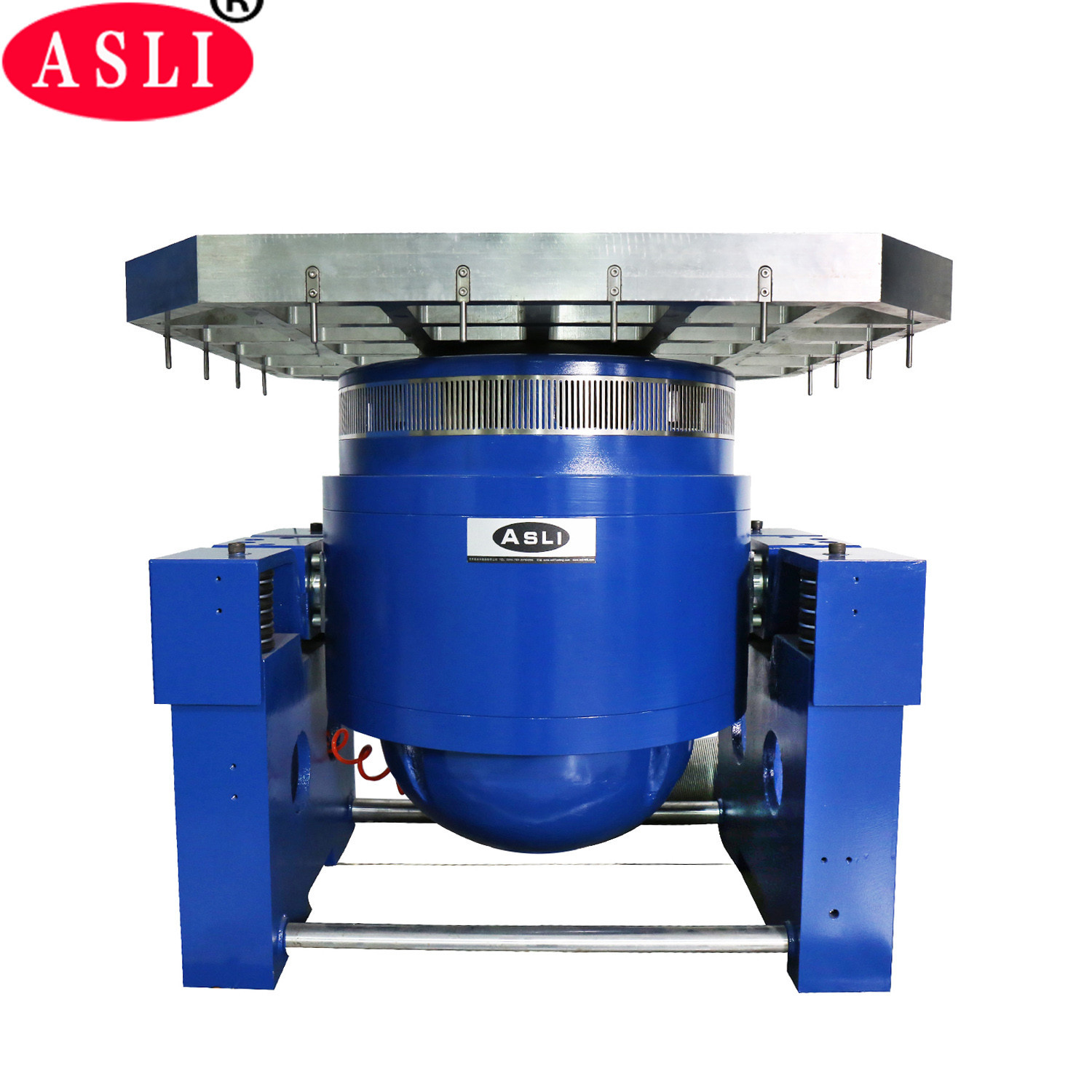

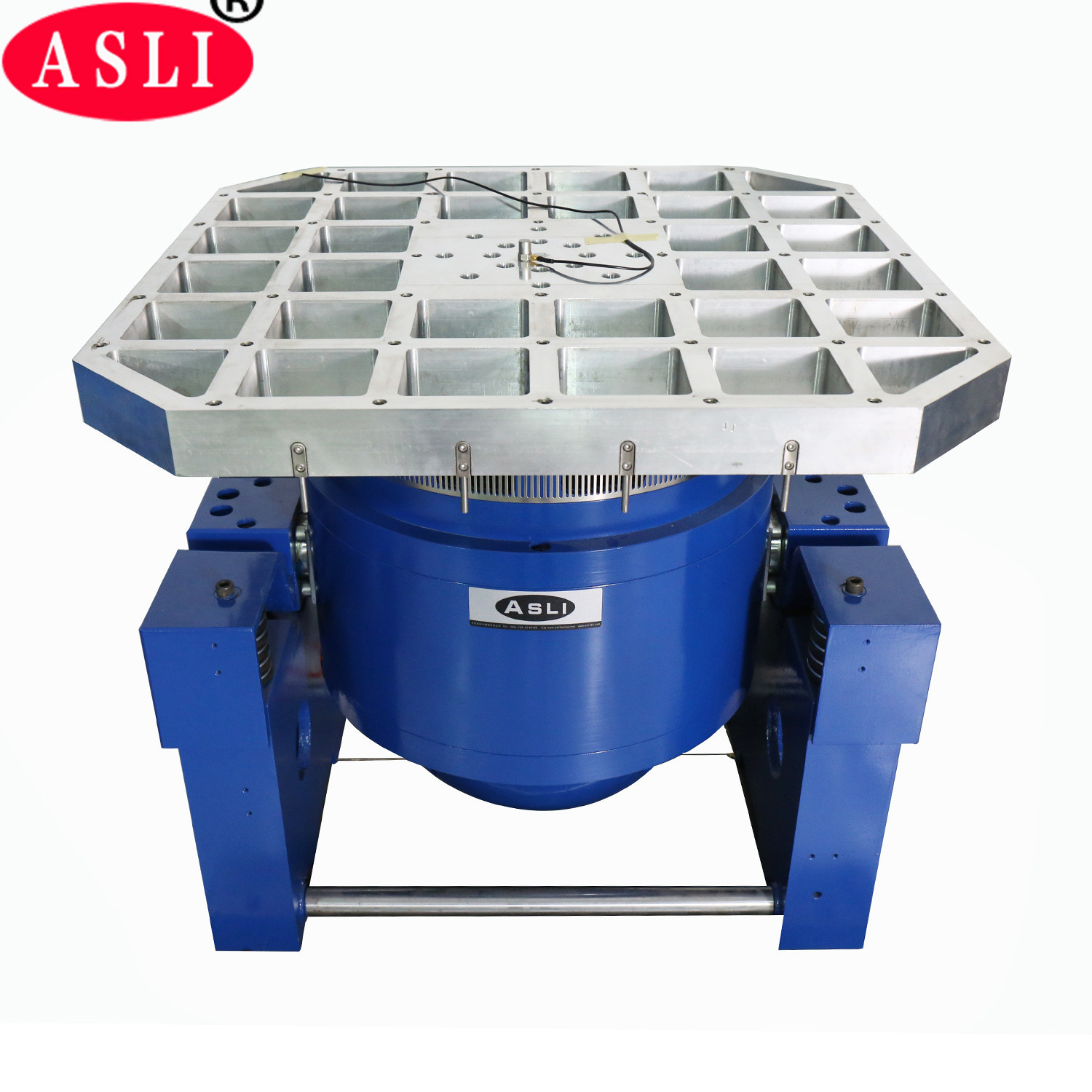

Pionowy rozszerzony stół VT i określone zaciski są precyzyjnie obliczone i starannie zaprojektowane, aby zapewnić klientowi najlepszą wydajność dzięki doskonałej konstrukcji, wysokiej jakości materiałom i wykonaniu.
| Model | Waga (kg) | Maks. Częstotliwość (Hz) | Rozmiar stołu |
|---|---|---|---|
| VT300 | 10 | 2000 | Ø300 |
| VT400 | 16 | 2000 | Ø400 |
| VT500 | 25 | 1500 | Ø500 |
| VT600 | 35 | 1000 | Ø600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (okrągły stół) | 220 | 350 | Ø1200 |
Product Highlights
Pionowa wytrząsarka elektrodynamiczna do testów motoryzacyjnych: siła sinusoidalna 3000N, 3-3500 Hz, przyspieszenie 100 g, przemieszczenie 25 mm. Posiada podwójny obwód magnetyczny, zawieszenie pneumatyczne i izolację czopa, co zapewnia niezawodne testowanie wibracji X/Y/Z. Dostępne opcje niestandardowe.
