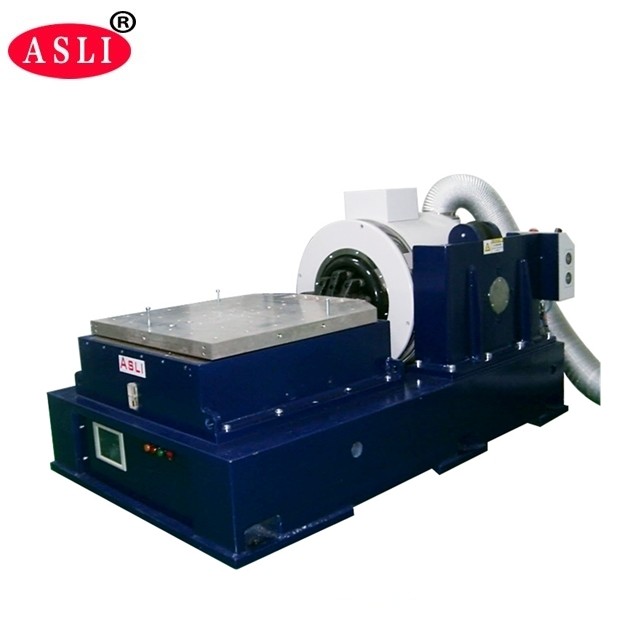

Stół wibracyjny Profesjonalne instrumenty do testowania części samochodowych i ogólnej jakości
Zastosowanie
Wysokoczęstotliwościowy wibrator wykorzystuje zaawansowaną nowoczesną technologię i specjalną technologię, taką jak „struktura podwójnego obwodu magnetycznego”, „samogenerujące się pierścienie akcji szkieletowej”, „wsparcie powietrzne” i „łożyska rolkowe oraz prowadnice liniowe”, „izolacja obrotnicy”, umożliwiając przeprowadzenie sinusoidalnych testów wibracyjnych w osiach X, Y, Z oraz szerokopasmowych testów wibracji losowych, a także klasycznych testów impulsowych (połowa sinusoidy) i testów widma odpowiedzi na wstrząsy. Jest szeroko stosowany w dziedzinach obronności narodowej, uzbrojenia, lotnictwa, astronautyki, telekomunikacji, elektroniki, urządzeń elektrycznych, AGD i innych.
O systemie wibracyjnym
(1) Podwójna struktura obwodu magnetycznego zapewnia wysoką intensywność pola magnetycznego i zmniejsza wyciek strumienia; Specjalna struktura rozmagnesowująca może zmniejszyć wyciek strumienia poniżej 1 mT
(2) Sprężyna typu U, rolki i łożysko liniowe zapewniają dużą odporność na obciążenia odchylające

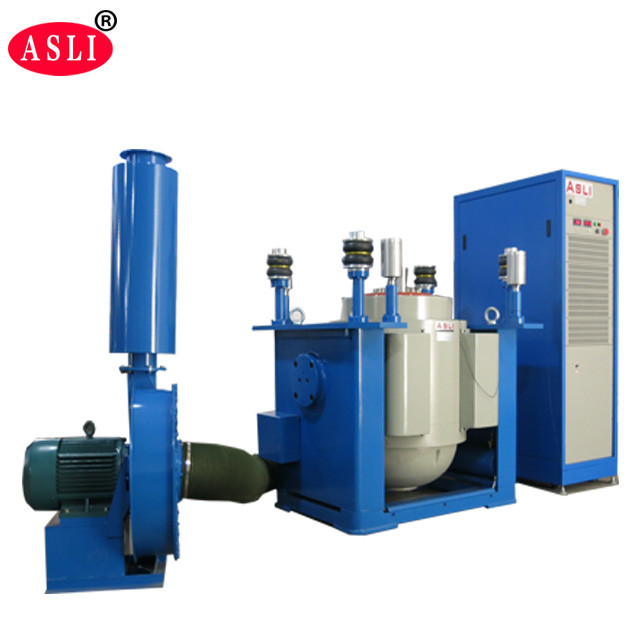

(3) Sprężyny powietrzne służą do izolacji drgań; System wibracyjny działa stabilnie nawet przy dużym obciążeniu; nie wymaga specjalnego fundamentu
(4) Zapewniono urządzenia zabezpieczające przed przegrzaniem, przeciążeniem, przetężeniem, przepięciem i nadmiernym przemieszczeniem wibratora; Urządzenia zabezpieczające sieć elektryczną przed przepięciem, niedostatecznym napięciem, brakiem fazy; zasilanie napędu, ograniczanie prądu, łagodny rozruch, ochrona przed przegrzaniem, zwarciem, awarią modułu
(5) Może przeprowadzać testy środowiskowe sinusoidalne, losowe, udarowe
(6) System ten ma niewielkie wymagania dotyczące fluktuacji napięcia, ≤±10% jest akceptowalne
(7) System ten ma niewielkie wymagania dotyczące rezystancji uziemienia, ≤4Ω jest akceptowalne
(8) Wysoka niezawodność, szczególnie odpowiedni do długotrwałej pracy
(1) Siła znamionowa: siła sinusoidalna 10000N; siła losowa 10000N; siła udarowa 20000N;
(2) Zakres częstotliwości: od 3 Hz do 3000 Hz, częstotliwość stała, zamiatanie w przód i w tył, sinusoida, losowa, udarowa
(3) Tryb zamiatania częstotliwości: liniowy, logarytmiczny, zamiatanie w przód i w tył, częstotliwość stała
(4) Liczba zamiatań częstotliwości: od 1 do 32767
(5) Czas zamiatania częstotliwości: częstotliwość stała/pojedyncza 1-3600 minut, krzywe zamiatania częstotliwości mogą być wyświetlane.
(6) Maks. przyspieszenie 1000 m/s2(bez obciążenia)
(7) Maks. prędkość: 1,8/s
(8) Maks. przemieszczenie: 51 mm p-p (bez obciążenia), podwójny szczyt
(9) Przemieszczenie udarowe: 51 mm
(10) Masa cewki ruchomej: 14 kg
(12) Fala wibracji: sinusoidalna, losowa, udarowa
(13) Średnica cewki ruchomej: Φ240 mm
(14) Wymiary systemu wibracyjnego: szer. 1060 x wys. 750 x gł. 845 mm
(15) Masa systemu wibracyjnego: 960 kg

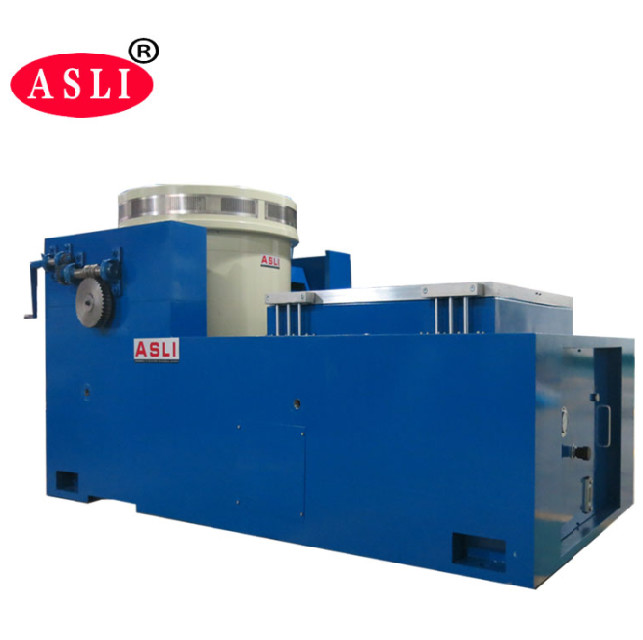

(16) Rozszerzacz pionowy 600 mm * 600 mm i stół ślizgowy poziomy 600 * 600 mm
Parametry techniczne:
| Nazwa | Stół wibracyjny do pakowania/Tester stołu wibracyjnego do części samochodowych | ||||||||
| Model | Znamionowa siła sinusoidalna (N) | Znamionowa siła losowa (N) | Zakres częstotliwości (Hz) | Znamionowe przyspieszenie (m/s2) | Znamionowa prędkość (m/s) | Znamionowe przemieszczenie (p-p) mm | Maks. obciążenie (kg) | cewka ruchoma (kg) | Wymiary cewki ruchomej (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |

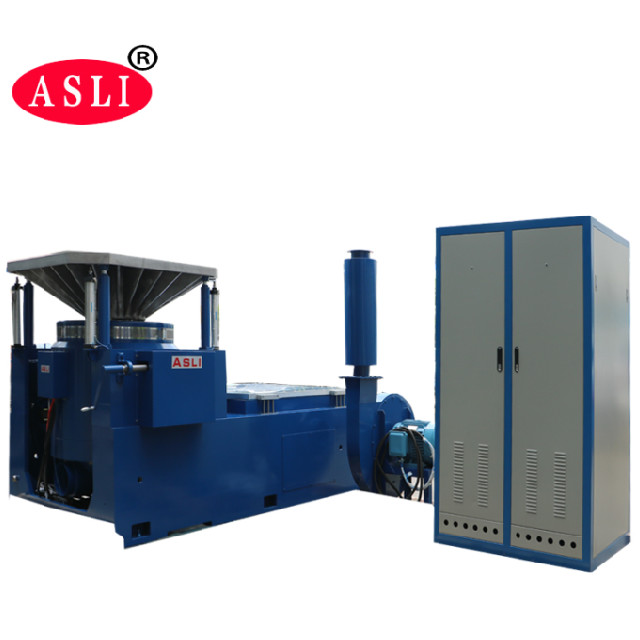

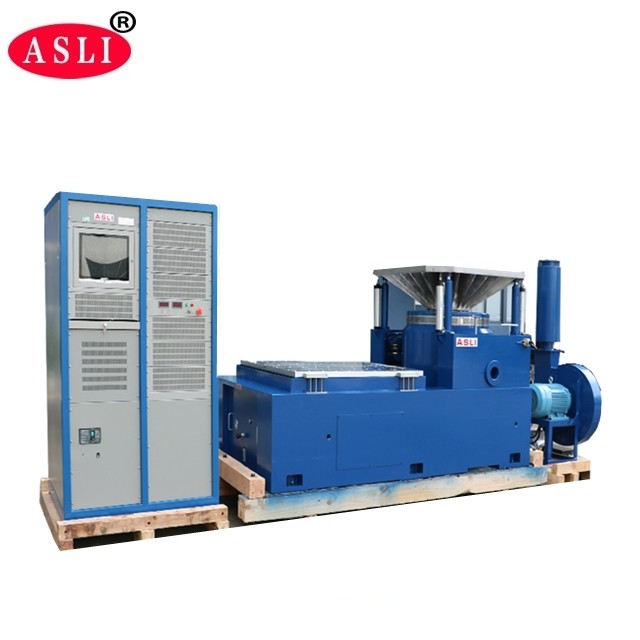

(1) Generator wibracji 1 zestaw
(2) Kontroler wibracji 1 zestaw
(3) Komora połączeniowa 1 zestaw
(4) Wzmacniacz mocy DA-10 1 zestaw
(5) Zasilanie wzbudzenia 1 szt.
(7) Oprogramowanie sterownika 1 zestaw
(8) System chłodzenia 1 zestaw
(9) Komputer przemysłowy 1 zestaw
(10) Drukarka kolorowa 1 zestaw (opcjonalnie)
(11) Czujnik przyspieszenia (w tym linia wyjściowa) 1 szt.
(12) Mocowanie wibracyjne 1 zestaw (opcjonalnie, w zależności od próbki testowej
Cyfrowy kontroler wibracji
Kontroler wibracji to najnowszy projekt naszej firmy, który przyjmuje międzynarodową zaawansowaną architekturę systemu rozproszonego, a jego rdzeniem jest najnowszy 32-bitowy procesor zmiennoprzecinkowy z serii TMS320 firmy TI. Raport z testu jest automatycznie generowany w pliku Word. Podczas lub po testach raport z testu można edytować, a następnie generować automatycznie lub ręcznie.
