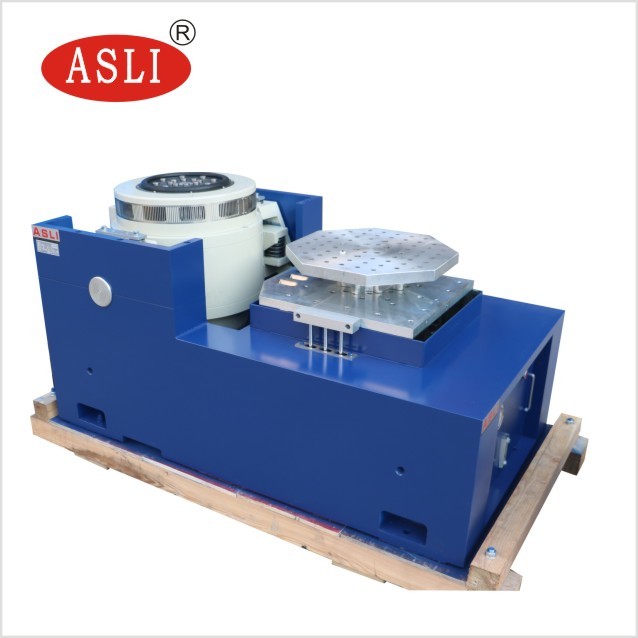

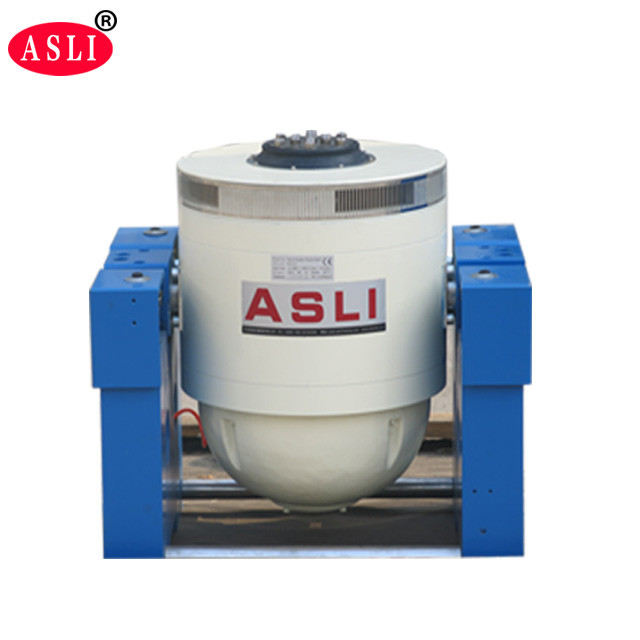

maszyna elektrodynamiczna do badań drgań o wysokiej częstotliwości ze stołem ze stopu magnezu
Zastosowanie
Wzbudznik drgań o wysokiej częstotliwości wykorzystuje zaawansowane, nowoczesne i specjalistyczne technologie, takie jak „konstrukcja z podwójnym obwodem magnetycznym”, „szkieletowe cewki drgające”, „podparcie pneumatyczne”, „łożyska wałeczkowe i prowadzenie liniowe” oraz „izolacja czopowa”. Umożliwia realizację trójosiowych (X, Y, Z) testów drgań sinusoidalnych oraz szerokopasmowych drgań losowych, a także klasycznych testów udarowych (impuls półsinusoidalny) i widma odpowiedzi na udar (SRS). Znajduje szerokie zastosowanie w obronności narodowej, uzbrojeniu, lotnictwie, kosmonautyce, telekomunikacji, elektronice, urządzeniach elektrycznych, sprzęcie AGD i innych dziedzinach.
(1) Siła znamionowa: siła sinusoidalna 10000 N; siła losowa 10000 N; siła udarowa 20000 N;
(2) Zakres częstotliwości: od 3 Hz do 3000 Hz, stała częstotliwość, przemiatanie w przód i w tył, sinus, losowe, udar
(3) Tryb przemiatania częstotliwości: liniowy, logarytmiczny, przemiatanie w przód i w tył, stała częstotliwość
(4) Liczba cykli przemiatania częstotliwości: 1 do 32767
(5) Czas przemiatania częstotliwości: stała częstotliwość / pojedynczy 1–3600 min, możliwość wyświetlania krzywych przemiatania częstotliwości.
(6) Maks. przyspieszenie 1000 m/s2 (bez obciążenia)
(7) Maks. prędkość: 1,8 m/s
(8) Maks. przemieszczenie: 51 mm p-p (bez obciążenia), międzyszczytowe
(9) Przemieszczenie udarowe: 51 mm
(10) Masa cewki drgającej: 14 kg
(12) Kształt fali drgań: sinus, losowy, udar
(13) Średnica cewki drgającej: Φ240 mm
(14) Wymiary systemu wibracyjnego: szer. 1060 x wys. 750 x gł. 845 mm
(15) Masa systemu wibracyjnego: 960 kg

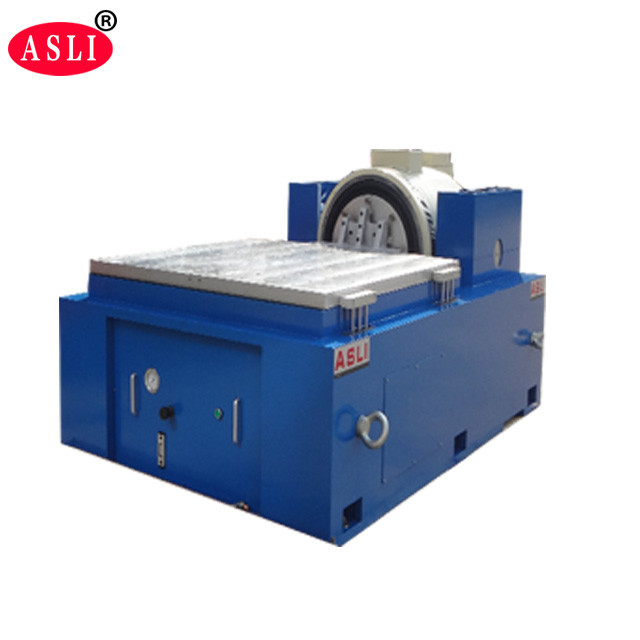

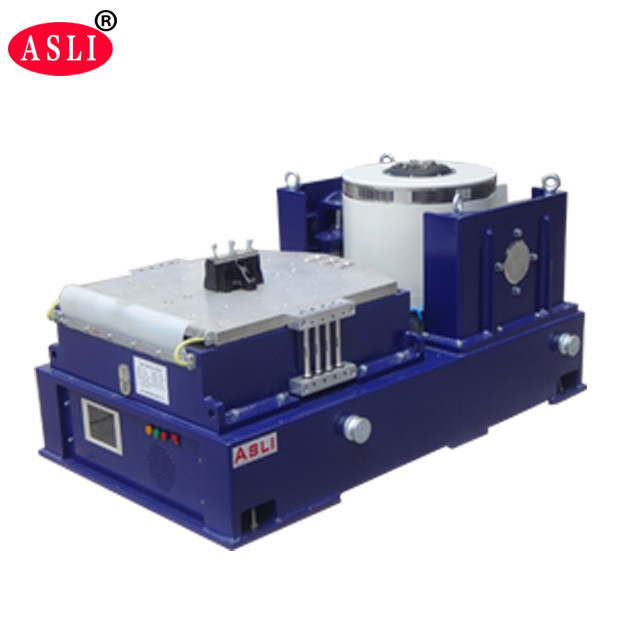

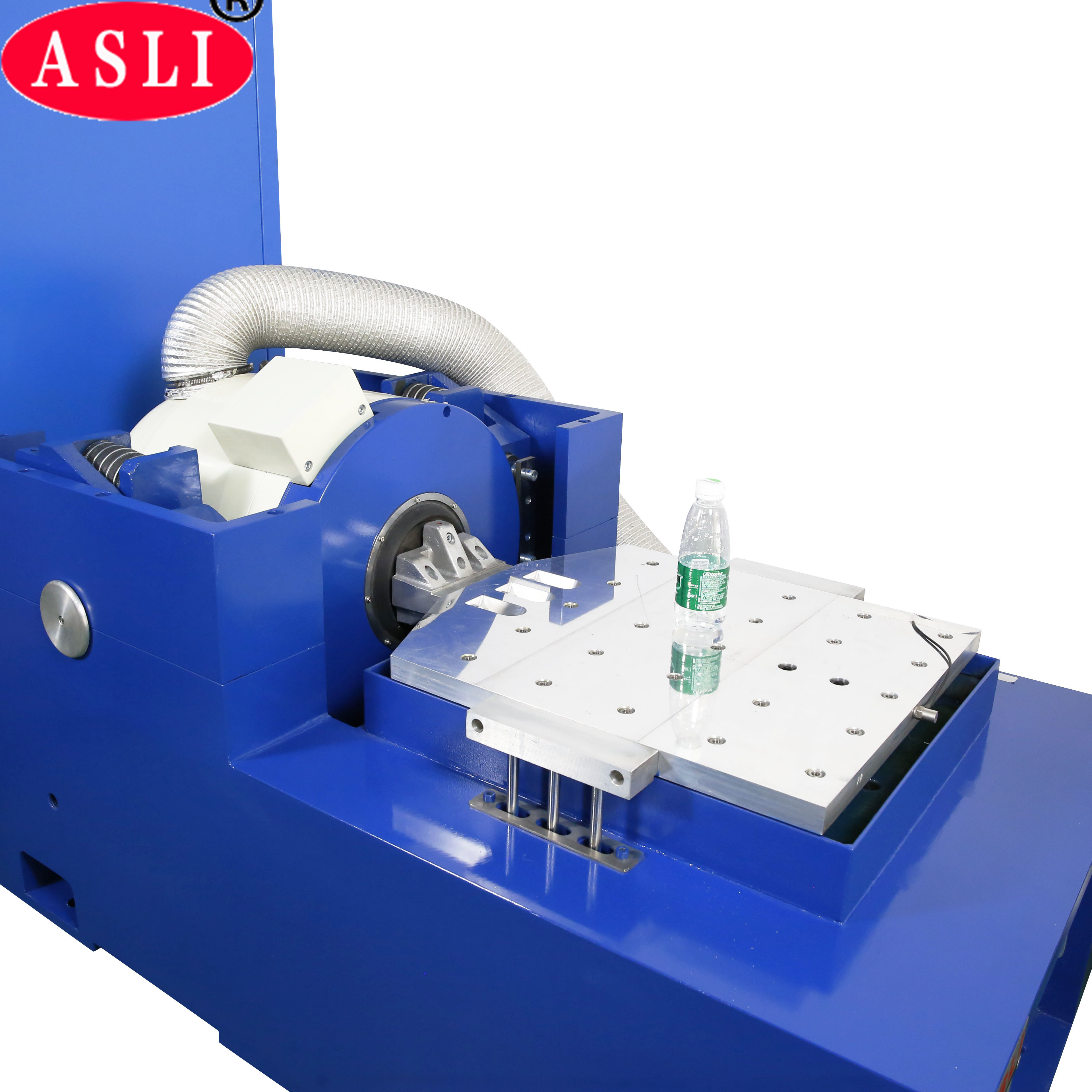

(16) Rozszerzenie pionowe 600 mm * 600 mm i poziomy stół ślizgowy 600 * 600 mm
Parametry techniczne:
| Nazwa | Wibracyjny stół do testowania opakowań / Tester na stole wibracyjnym do części samochodowych | ||||||||
| Model | Znamionowa siła sinusoidalna (N) | Znamionowa siła losowa (N) | Zakres częstotliwości (Hz) | Znamionowe przyspieszenie (m/s2) | Znamionowa prędkość (m/s) | Znamionowe przemieszczenie (p-p) mm | Maks. obciążenie (kg) | Cewka drgająca (kg) | Wymiary cewki drgającej (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
(1) Generator drgań 1 zestaw
(2) Kontroler drgań 1 zestaw
(3) Komora połączeń komunikacyjnych 1 zestaw
(4) Wzmacniacz mocy DA-10 1 zestaw
(5) Zasilacz wzbudzenia 1 szt.
(7) Oprogramowanie sterownika 1 zestaw
(8) Układ chłodzenia 1 zestaw
(9) Komputer przemysłowy 1 zestaw
(10) Drukarka kolorowa 1 zestaw (opcjonalnie)
(11) Czujnik przyspieszenia (w tym przewód wyjściowy) 1 szt.
(12) Uchwyt wibracyjny 1 zestaw (opcjonalnie, w zależności od próbki testowej
Cyfrowy kontroler drgań
Kontroler drgań to najnowszy projekt naszej firmy,
który wykorzystuje zaawansowaną architekturę systemu
rozproszonego, a jego rdzeniem jest najnowszy 32-bitowy
szybki procesor zmiennoprzecinkowy z serii TMS320
firmy TI. Raport z testu jest automatycznie generowany w programie
Word. W trakcie lub po zakończeniu badania
raport z testu można edytować, a następnie wygenerować
automatycznie lub ręcznie.
