Maszyna do badania wibracji 1,8 m / S, wytrząsarka mechaniczna 1000 kg.F do laboratorium
Product Details
| siła sinusoidalna: | 10000N | Prędkość: | 1,8 m/s |
|---|---|---|---|
| Przemieszczenie: | 51mm | Częstotliwość: | 3 ~ 3000 Hz |
| załadunek: | 270 kg | przyśpieszenie: | 100G |
| armatura: | 240 mm | ||
| Podkreślić |
Maszyna do testowania wibracji 1,8 m/s,wytrząsarka mechaniczna 1000 kg.F |
||
Product Description
Tester wibracji mechanicznych o wysokiej częstotliwości to trójosiowa (XYZ) maszyna do testowania wibracji, zaprojektowana do precyzyjnych testów sinusoidalnych, losowych szerokopasmowych i udarowych. Zbudowany w oparciu o dwuobwodowy obwód magnetyczny z samoczynnie generowanymi okręgami akcji szkieletowej, wsparciem powietrznym, łożyskami rolkowymi i prowadnicami liniowymi oraz izolacją sworznia, zapewnia niezawodną wydajność w wymagających środowiskach laboratoryjnych i przemysłowych.
Ten wibrator o wysokiej częstotliwości jest szeroko stosowany w przemyśle obronnym, zbrojeniowym, lotniczym, kosmicznym, komunikacyjnym, elektronicznym, elektrycznym i AGD. Obsługuje trójosiowe testy wibracji sinusoidalnych X, Y i Z, testy wibracji losowych szerokopasmowych, klasyczne testy impulsów półsinusoidalnych oraz testy widma odpowiedzi udarowej.
- Siła znamionowa: siła sinusoidalna 10000N; siła losowa 10000N; siła udarowa 20000N
- Zakres częstotliwości: 3 Hz do 3000 Hz — częstotliwość stała, zamiatanie w przód i w tył, tryby sinusoidalny, losowy i udarowy
- Tryb zamiatania częstotliwości: liniowy, logarytmiczny, zamiatanie w przód i w tył, częstotliwość stała
- Liczba zamiatań częstotliwości: 1 do 32767
- Czas zamiatania częstotliwości: częstotliwość stała / pojedyncza 1–3600 minut; krzywe zamiatania częstotliwości mogą być wyświetlane
- Maks. przyspieszenie: 1000 m/s² (bez obciążenia)
- Maks. prędkość: 1,8 m/s
- Maks. przemieszczenie: 51 mm p-p (bez obciążenia), podwójny szczyt
- Przemieszczenie udarowe: 51 mm
- Masa cewki ruchomej: 14 kg
- Fala wibracji: sinusoidalna, losowa, udarowa
- Średnica cewki ruchomej: Φ240 mm
- Wymiary systemu wibracyjnego: szer. 1060 × wys. 750 × gł. 845 mm
- Masa systemu wibracyjnego: 960 kg

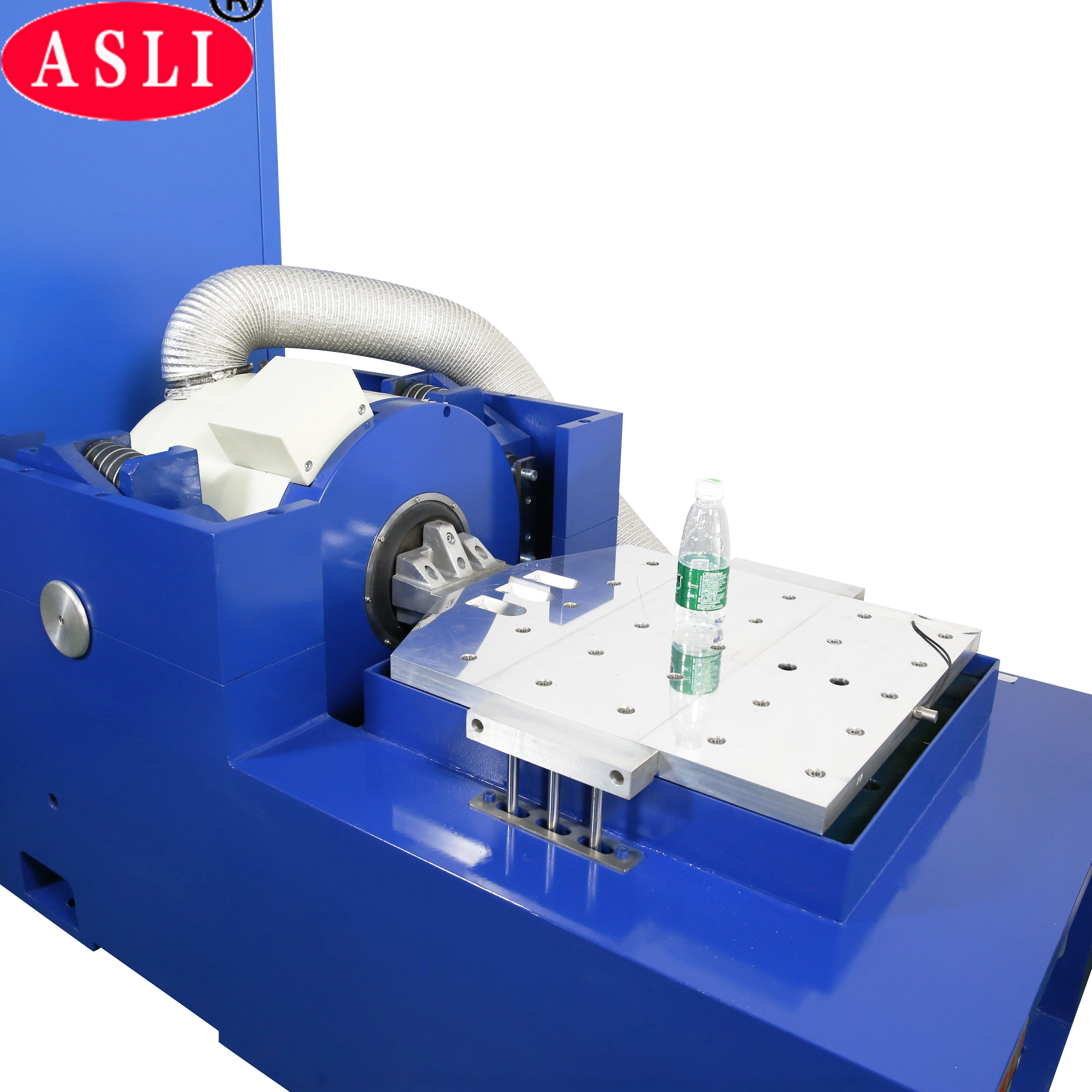

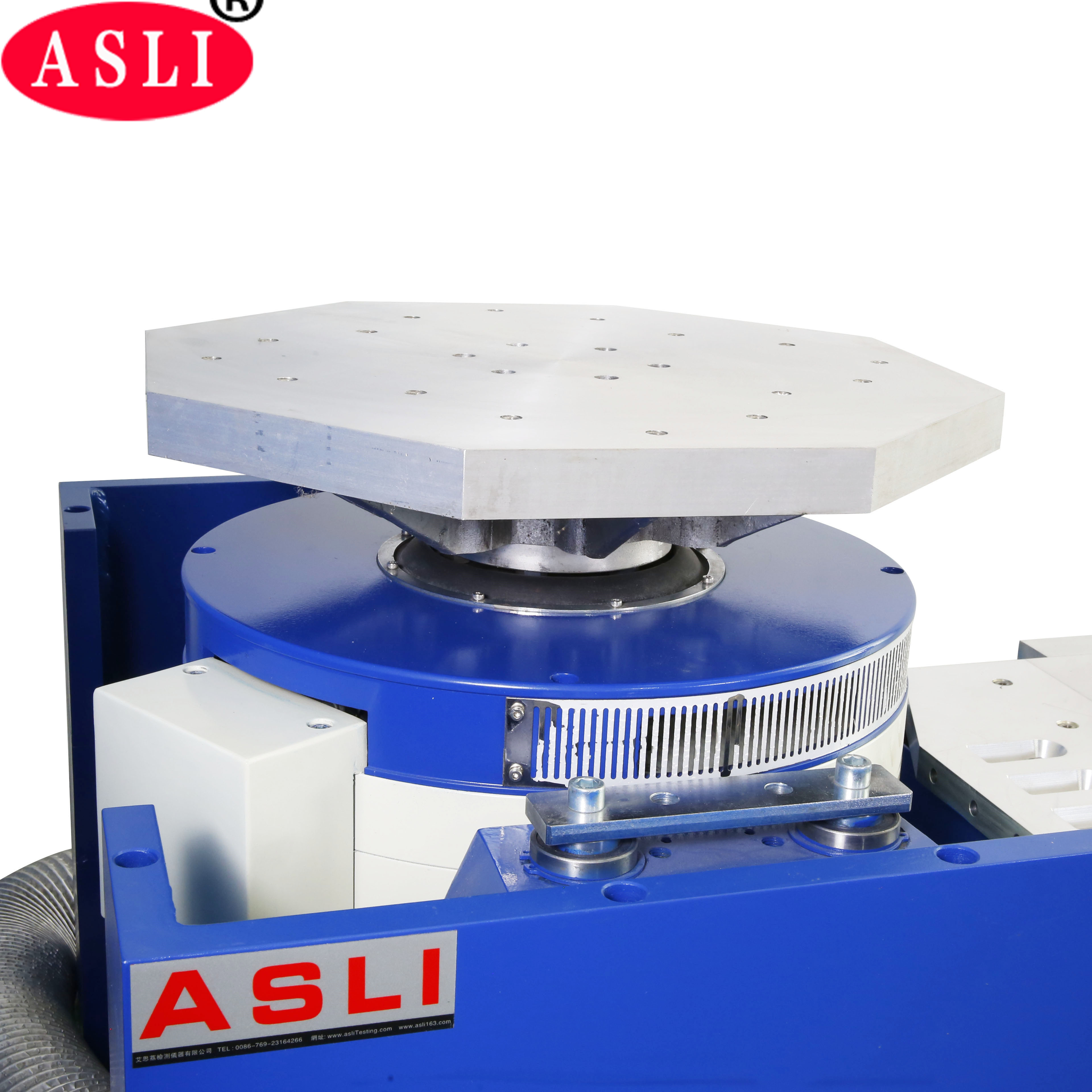

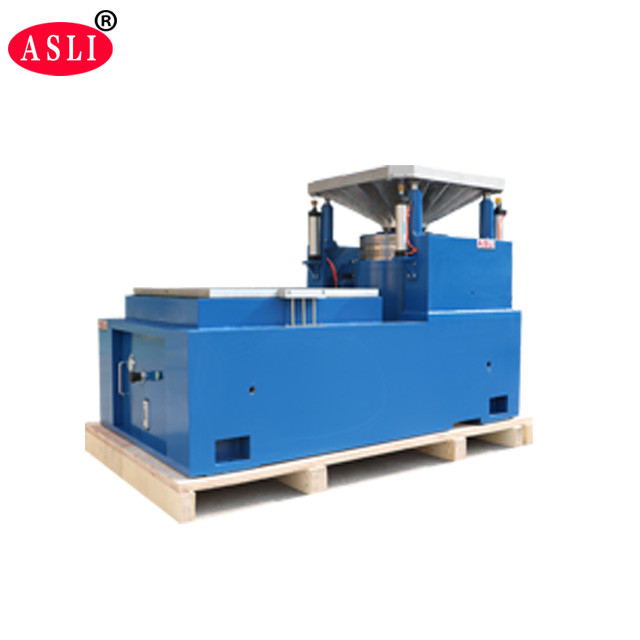

- Zawiera pionowy ekspander 600 mm × 600 mm i poziomy stół ślizgowy 600 mm × 600 mm
| Model | Znamionowa siła sinusoidalna (N) | Znamionowa siła losowa (N) | Zakres częstotliwości (Hz) | Znamionowe przyspieszenie (m/s²) | Znamionowa prędkość (m/s) | Znamionowe przemieszczenie (p-p) mm | Maks. obciążenie (Kg) | Cewka ruchoma (Kg) | Wymiary cewki ruchomej (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
Model ES-10 (podświetlony) odpowiada konfiguracji opisanej w tej ofercie produktu.

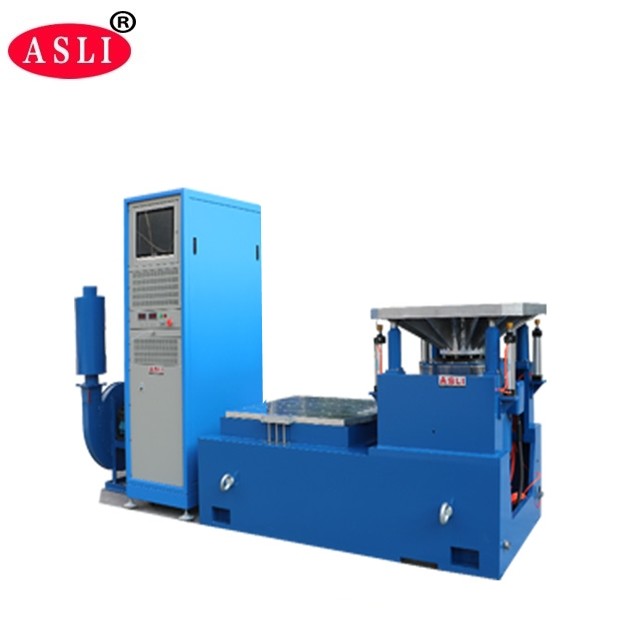

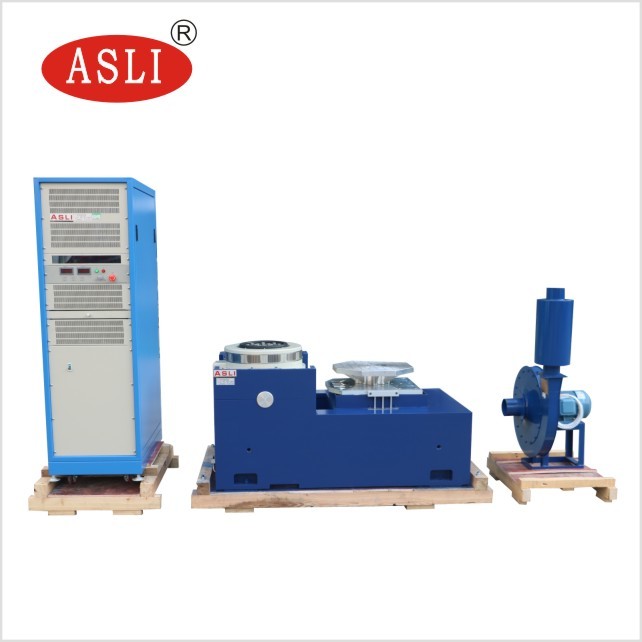

- Generator wibracji — 1 zestaw
- Kontroler wibracji — 1 zestaw
- Komora połączeniowa komunikacyjna — 1 zestaw
- Wzmacniacz mocy DA-10 — 1 zestaw
- Moc wzbudzenia — 1 szt.
- Oprogramowanie sterownika — 1 zestaw
- System chłodzenia — 1 zestaw
- Komputer przemysłowy — 1 zestaw
- Drukarka kolorowa — 1 szt. (opcjonalnie)
- Czujnik przyspieszenia (w tym linia wyjściowa) — 1 szt.
- Przyrząd wibracyjny — 1 zestaw (opcjonalnie, w zależności od próbki testowej)
Kontroler wibracji to najnowszy projekt naszej firmy, wykorzystujący międzynarodową zaawansowaną architekturę systemu rozproszonego. Jego rdzeniem jest najnowszy procesor o wysokiej prędkości z zmiennoprzecinkową 32-bitową serią TMS320 firmy TI. Raporty z testów są automatycznie generowane w formacie Word. Podczas lub po testach raport można edytować, a następnie wygenerować automatycznie lub ręcznie.
- Dobrze zaprojektowany szkielet okręgu dynamicznego, z wyższą częstotliwością rezonansową osiową.
- Konstrukcja dwuobwodowa magnetyczna z niskim wyciekiem strumienia magnetycznego, kompaktowa i racjonalna struktura.
- Łożyska rolkowe korbowodu z prostym i zorientowanym na import kompozytowym kierunkiem sztywności korpusu, zapewniające dużą nośność mimośrodową.
- Izolacja sworznia fundamentu dedykowana do użytku hormonalnego, oferująca wygodną instalację mobilną.
- Zaawansowany system ruchu zapewnia wysoką niezawodność okręgu dynamicznego.
- Nowa konstrukcja kanału poprawia efekt chłodzenia.
- Sztywność statyczna i sztywność dynamiczna małego balonu łożyskowego zwiększa nośność stołu wibracyjnego i poprawia wydajność niskich częstotliwości.
Product Highlights
Wytrząsarka mechaniczna ES-10 zapewnia siłę sinusoidalną 10000N, 3-3000 Hz, 1,8 m/s, obciążenie 270 kg, test sinusoidalny/losowy/wstrząsowy w osi XYZ. Podwójny obwód magnetyczny, zawieszenie pneumatyczne, izolacja czopa zapewniają trwałość i precyzję. Idealny dla obronności, lotnictwa i elektroniki. Dostępne niestandardowe oprawy.
