Elektrodynamiczna maszyna do badania wibracji 6KN Standard ISTA
Product Details
| siła sinusoidalna: | 6000n | Prędkość: | 1,6 m/s |
|---|---|---|---|
| Przemieszczenie: | 25 mm | Częstotliwość: | 3 ~ 3500 Hz |
| załadunek: | 180 kg | Przyśpieszenie: | 100G |
| armatura: | 230 mm | ||
| Podkreślić |
Maszyna do badania wibracji ISTA,maszyna do badania wibracji 6KN,maszyna do wibracji elektrodynamicznej ISTA |
||
Product Description

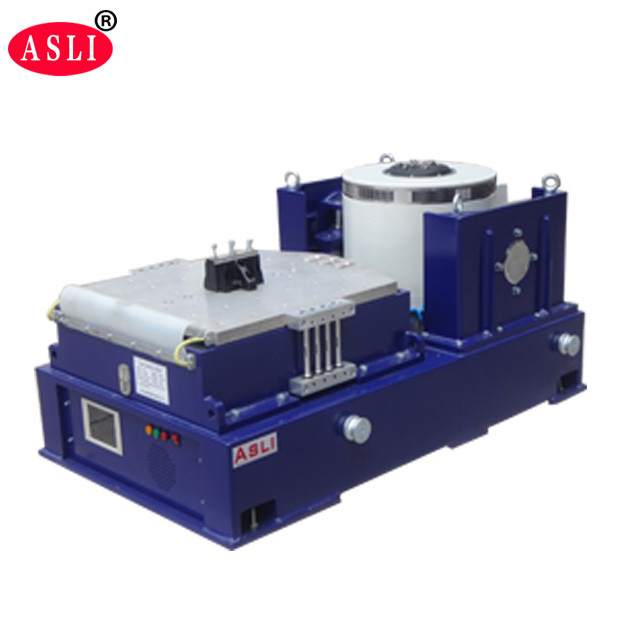

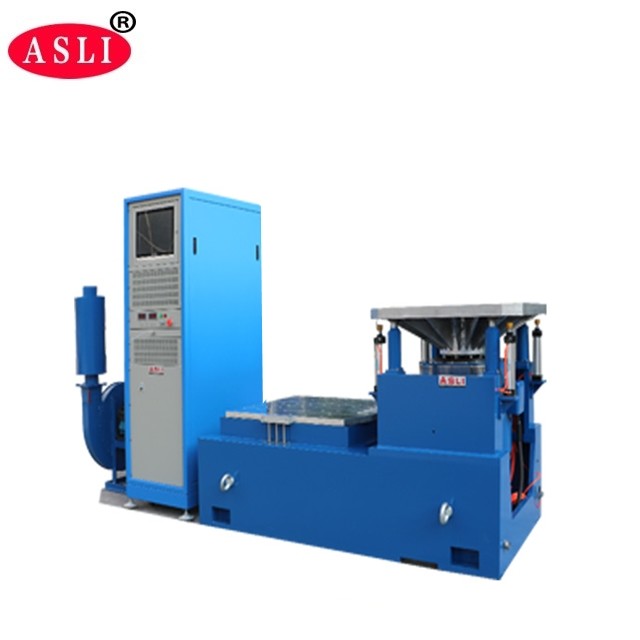

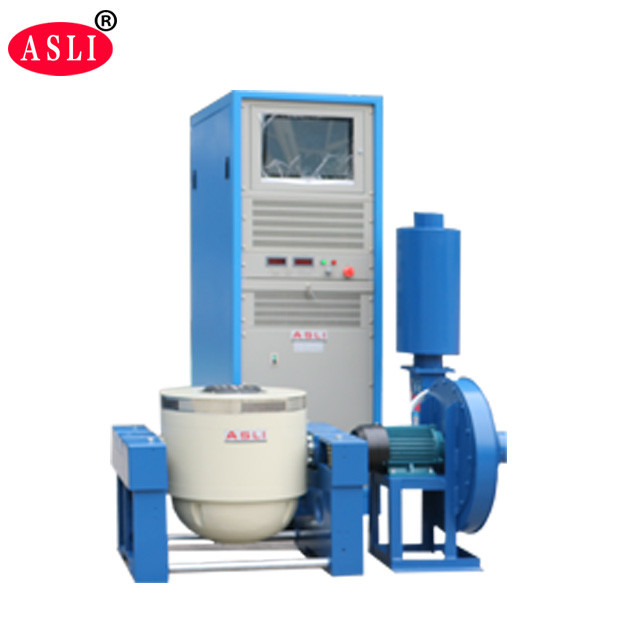

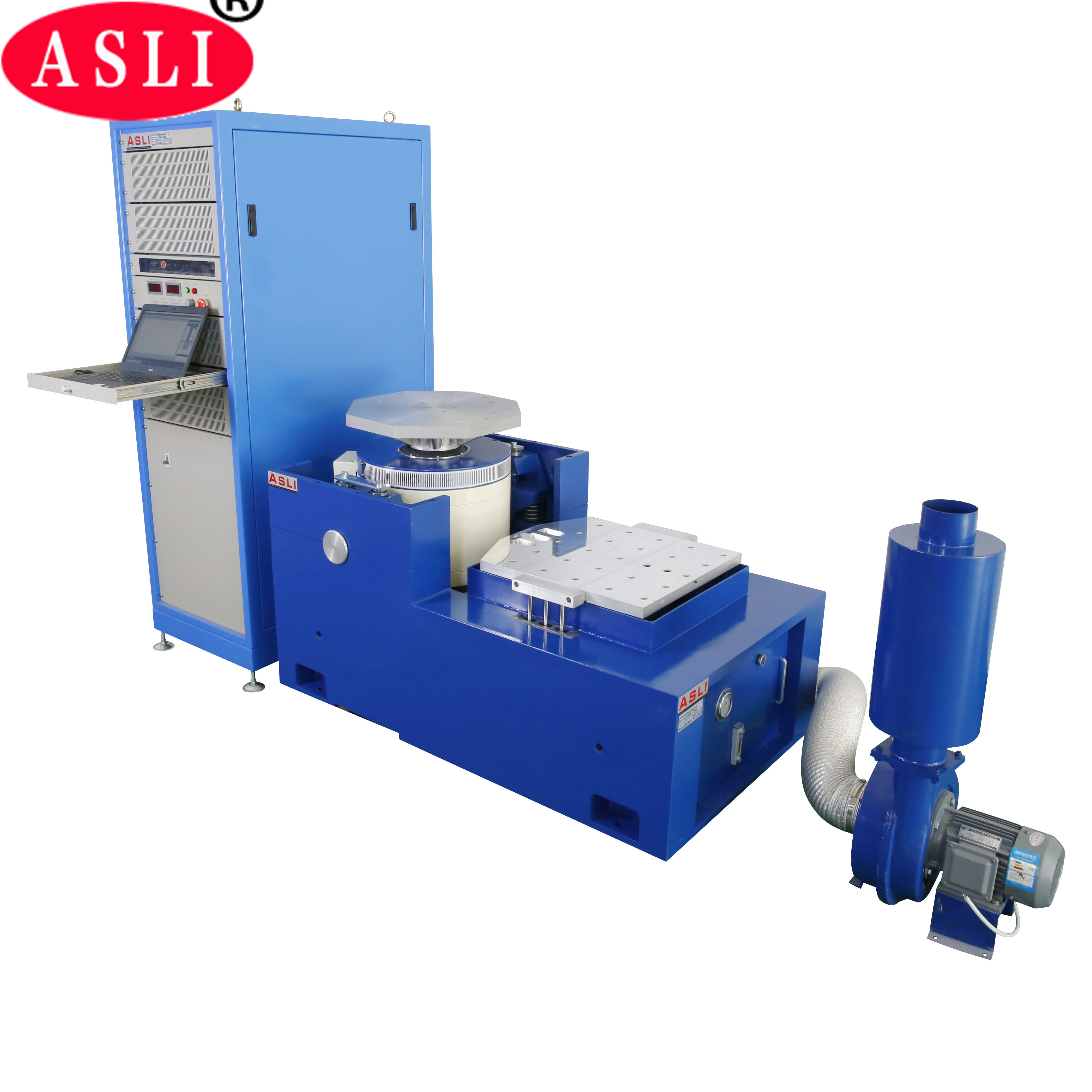

Energooszczędny elektrodynamiczny wibrator wstrząsający zaprojektowany zgodnie z normami ISTA.
Ten wysokiej częstotliwości wibracji wstrząsacz przyjmuje zaawansowane nowoczesne technologie, w tym podwójnie magnetycznej struktury obwodu, samodzielnie generowane kości szkielet działania, wsparcie w powietrzu,łożyska rolkowe z kierownictwem liniowymJest zdolny do wykonywania testów drgań trójosiowych osi X, Y i Z, a także szerokopasmowych testów drgań losowych,wraz z klasycznym (pół-sinusowym) badaniem spektrum impulsu i reakcji wstrząsowejJest szeroko stosowany w obronie narodowej, broni, lotnictwie, lotnictwie, komunikacji, elektronika, urządzenia elektryczne i urządzenia domowe.
- Siła nominalna:Siła sinus 6000N; siła losowa 6000N; siła uderzeniowa 12000N
- Zakres częstotliwości:5Hz do 3500Hz
- Tryb częstotliwości przesiewania:Liniowa, logarytmiczna, przesuwanie do przodu i do tyłu, stała częstotliwość
- Czasy częstotliwości przesiewania:Od 1 do 32767
- Czas częstotliwości przesiewania:Stała częstotliwość / pojedyncza 1 ‰ 3600 min; można wyświetlać krzywe częstotliwości zamiatania
- Maks. przyspieszenie:1000 m/s2 (bez obciążenia)
- Maks. ładunek:180 kg
- Max. przemieszczenie:25 mm p-p (bez obciążenia), podwójny szczyt
- Przesunięcie uderzeniowe:25 mm
- Waga przesuwanej cewki:60,5 kg
- Wskazówki wibracji:Pionowa
- Fala wibracyjna:Sinus, przypadkowy, wstrząs
- Średnica przesuwanej cewki:Φ230 mm
- Wymiary układu drgającego (mm):W850 × H750 × D550 mm
- Masę układu drgań:590 kg

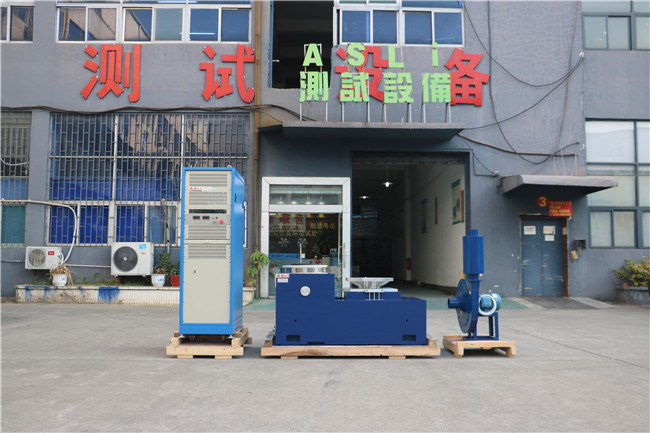

- Generator drgań 1 zestaw
- Kontroler drgań 1 zestaw
- Komora łączności ¥ 1 zestaw
- Wzmocnienie mocy DA-6 1 zestaw
- Moc pobudzenia 1 pc
- Oprogramowanie sterownika 1 zestaw
- System chłodzenia 1 zestaw
- Komputer przemysłowy 1 zestaw
| Model | Siła sinus nominalna (N) | Wskaźnik siły losowej (N) | Zakres częstotliwości (Hz) | Poziom przyspieszenia (m/s2) | Prędkość nominalna (m/s) | Przesunięcie znamionowe (p-p) mm | Maks. obciążenie (kg) | Węzeł ruchowy (kg) | Wymiar przesuwanej cewki (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ‰ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ‰ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Model ES-6 jest charakterystyczną konfiguracją dla tej listy produktów. Inne modele są dostępne dla wyższych wymagań siły i obciążenia.
- Dobrze zaprojektowany dynamiczny kołowy szkielet z wyższą częstotliwością rezonancji osiowej.
- Projektowanie dwóch układów magnetycznych z niskim wyciekiem strumienia magnetycznego, kompaktowa i racjonalna struktura.
- łożyska rolkowe rodówkowe z prostą i zorientowaną na przywóz układem kompozytowym, zapewniające silną ekscentryczną zdolność obciążeniową.
- Podstawa izolacyjna Trunnion przeznaczona do użytku wibracyjnego, z wygodną mobilną instalacją.
- Zaawansowana technologia systemu ruchowego zapewnia wysoką niezawodność koła dynamicznego.
- Nowa konstrukcja kanału zwiększa efekt chłodzenia.
- sztywność statyczna i dynamiczna łożyska z efektem małego balonu, zwiększając pojemność łożyska stołu wibracyjnego i poprawiając wydajność niskiej częstotliwości.
Product Highlights
Elektrodynamiczny tester wibracji 6KN spełnia standardy ISTA z częstotliwością 3-3500 Hz, przyspieszeniem 100 g i obciążeniem 180 kg. Zawiera podwójny obwód magnetyczny, zawieszenie pneumatyczne i testowanie osi X/Y/Z. Idealne do zastosowań w przemyśle lotniczym, elektronicznym i obronnym.
