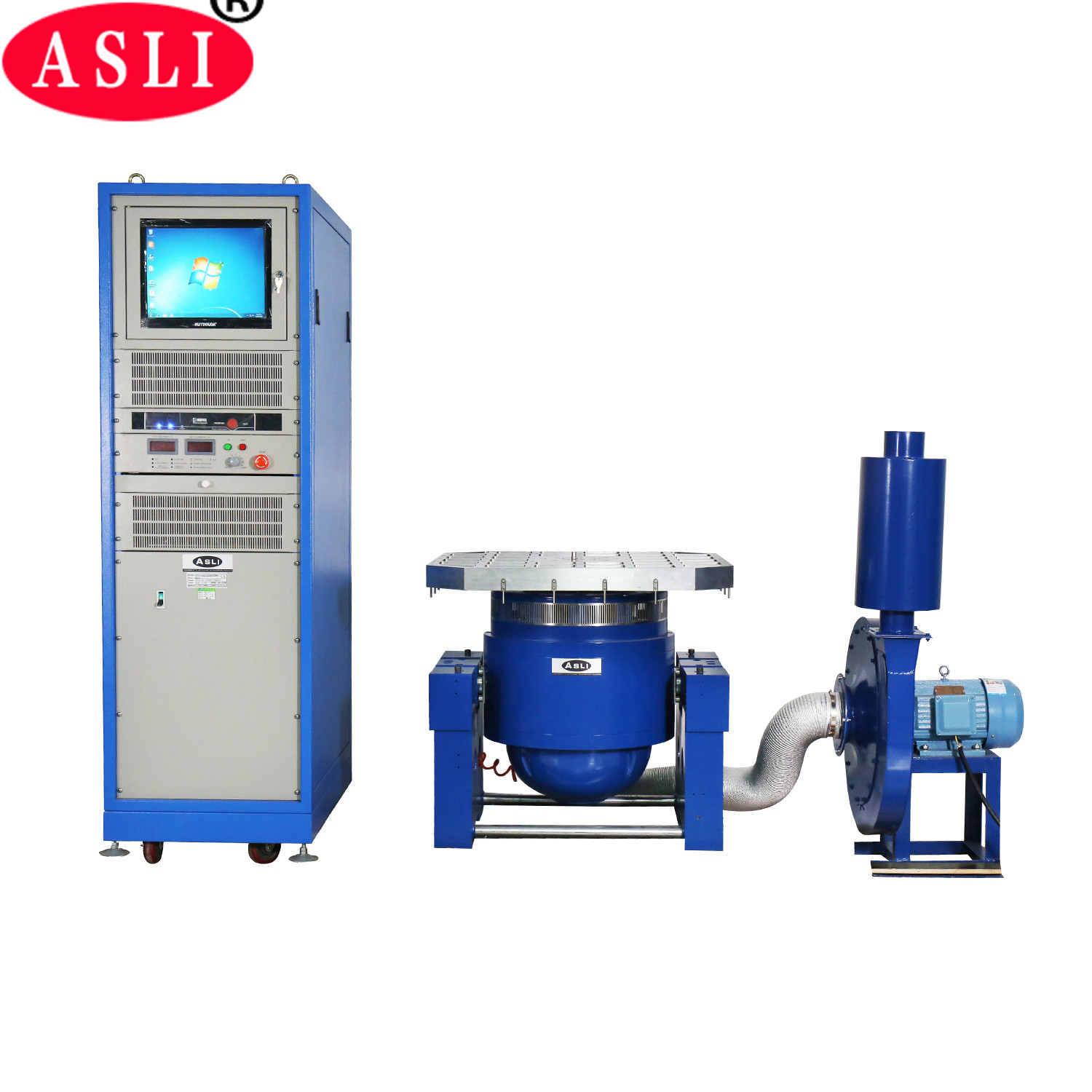

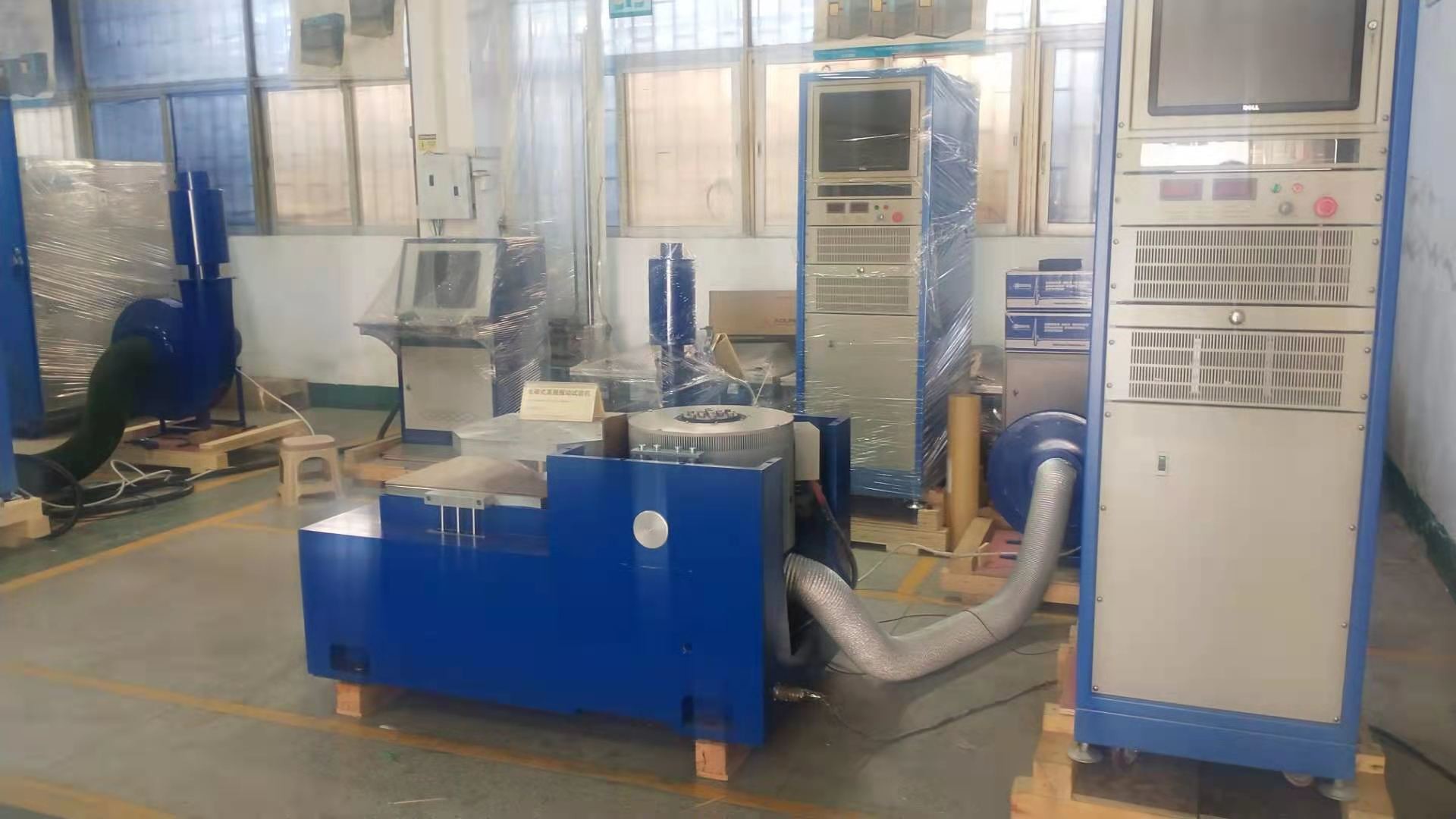

Elektromagnetyczny wysokofrekwencyjny pionowy tester drgań z precyzyjnym stołem drgań
Zastosowanie:
Jesteśmy producentem produktów z serii Electrodynamic High Frequency Vibration Tester / High Frequency Vibration Fatigue Tester, przyjmujemy "strukturę podwójnego obwodu magnetycznego"," samogenerujące się koła akcji szkieletu ", "Popieranie w powietrzu" i "łóżka rolkowe i kierowanie liniowe", "izolacja trunnion" zaawansowana nowoczesna technologia i technologia specjalna mogą być wykonane w X,Y,Z badanie drgań sinusobowych w trzech ośach i badania drgań losowych szerokopasmowych, które należy uzupełnić klasycznym (pół-sinusowym, trapezoidalnym, falą zęba pionowego) badaniem spektrum impulsu i reakcji uderzeniowej.komunikacja, elektroniki, urządzeń elektrycznych, komunikacji, urządzeń domowych i innych dziedzin.
CE zatwierdzony system badań drgań elektrodynamicznego wstrząsacza do ładowarki baterii
1Dobrze zaprojektowany dynamiczny kołowy szkielet, z wyższą częstotliwością rezonancji osiowej.
2Dwu-magnetyczny obwód, niski wyciek strumienia magnetycznego, kompaktowa konstrukcja i racjonalna.
3. łożyska rolkowe rocker rod proste i zorientowane na przywóz składowe, orientacja sztywności ciała, ekscentryczna zdolność obciążeniowa.
4- Trunnion izolacja podstawy dedykowane do stosowania hormonów, instalacja mobilnej wygody.
5Zaawansowana technologia porusza się po całym systemie, zapewniając wysoką niezawodność.
6Nowy projekt kanału i poprawa efektu chłodzenia.
7. sztywność statyczna, dynamiczna sztywność nośnego małego balonu, podnosząc pojemność stołu wibracyjnego, poprawiając wydajność niskiej częstotliwości.
2-1 Parametry techniczne
(1) Siła znamionowa: siła sinus 3000N; siła losowa 3000N; siła uderzeniowa 6000N;
(2) Zakres częstotliwości: od 3 Hz do 3500 Hz, stała częstotliwość, przesuwanie do przodu i do tyłu, sinus, losowość, wstrząs
(3) Tryb częstotliwości zamiatania: liniowy, logarytmiczny, zamiatanie do przodu i z tyłu, stała częstotliwość
(4) Częstotliwość zamiatania: od 1 do 32767
(5) Czas częstotliwości zamiatania: stała częstotliwość/pojedyncze 1-3600 min, można wyświetlić krzywe częstotliwości zamiatania.
(6) Maksymalne przyspieszenie;1000 m/s2(bez obciążenia)
(7) Maksymalna prędkość: 1,6 m/s
(8) Maksymalny przemieszczenie: 25 mmp-p (bez obciążenia), podwójny szczyt
(9) Przesunięcie uderzeniowe: 25 mm
(10) Masa przesuwanej cewki: 3,5 kg
(11) W kierunku wibracji: pionowo
(12) Fala wibracyjna: sinus, losowość, wstrząs
(13) Średnica przesuwanej cewki: Φ150 mm
(14) Wymiar systemu drgań: W750xH599xD680 mm
(15) Masę systemu drgań: 490 kg

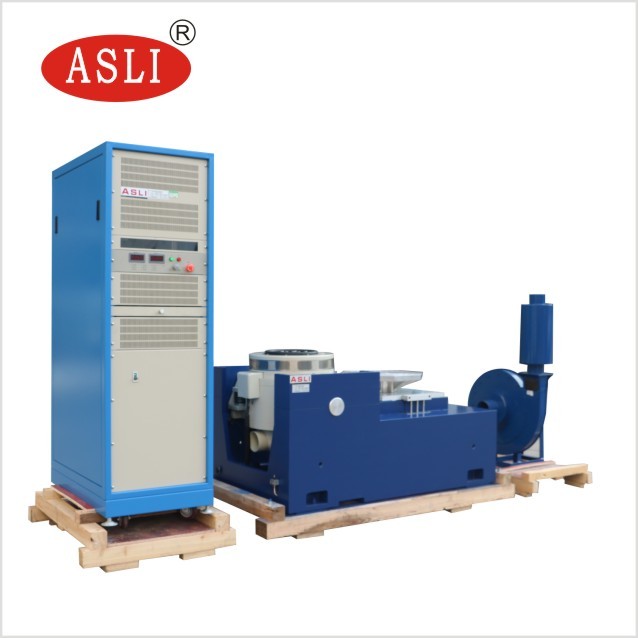

O systemie wibracji
(1) Podwójna struktura obwodu magnetycznego zapewnia wysoką intensywność pola magnetycznego i zmniejsza wyciek strumienia;
Specjalna struktura odgazowania może zmniejszyć wyciek strumienia do poziomu poniżej 1 mt
(2) Wiosny typu U, walory i łożyska liniowe dla silnego oporu obciążenia
(3) Sprężyny powietrzne są stosowane do izolacji drgań; systemy drgań działają stabilnie nawet przy dużym obciążeniu;
Nie potrzeba specjalnej podstawy
(4) Urządzenia ochronne są przewidziane w przypadku nadmiernego ciepła, nadmiernego obciążenia, nadmiernego prądu, nadmiernego napięcia i
nadmierne przesunięcie urządzenia do badania drgań;
Urządzenia zabezpieczające sieć elektryczną przed nad napięciem, pod napięciem, brakami fazy;
Napęd napędowy,ograniczający prąd, miękkie uruchomienie, nadmierna temperatura, krótki prąd, ochrona modulu przed usterką
(5) Może wykonywać badania środowiskowe
(6) System ten ma niewielkie wymagania dotyczące wahania napięcia, ≤ ± 10% jest OK
(7) System ten ma niewielkie wymagania dotyczące oporu uziemienia, ≤4Ω jest OK
(8) Wysoka niezawodność, szczególnie odpowiednia do długotrwałej pracy
Parametry techniczne elektrodynamicznego urządzenia do badania drgań o wysokiej częstotliwości:
| Model |
Poziom nominalny Siła (N) |
Wyniki oceny Siła (N) |
Częstotliwość Zakres (Hz) |
Poziom przyspieszenia (m/s)2) | Prędkość znamionowa ((m/s) |
Nominalne przesunięcie (p-p) mm |
Maks. ładunek (kg) | przemieszczająca się cewka ((Kg) |
Wymiar Ruchowa cewka ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

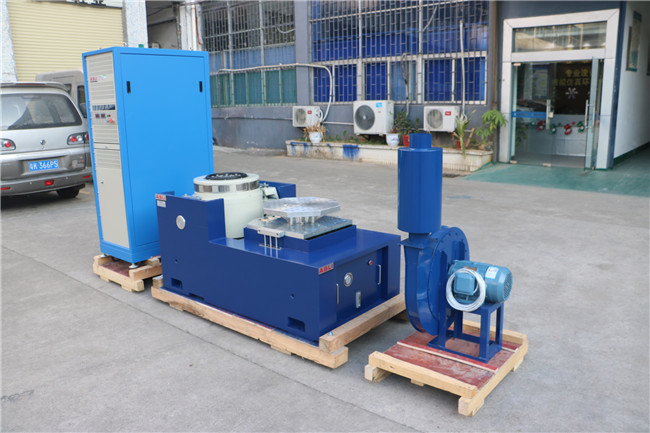

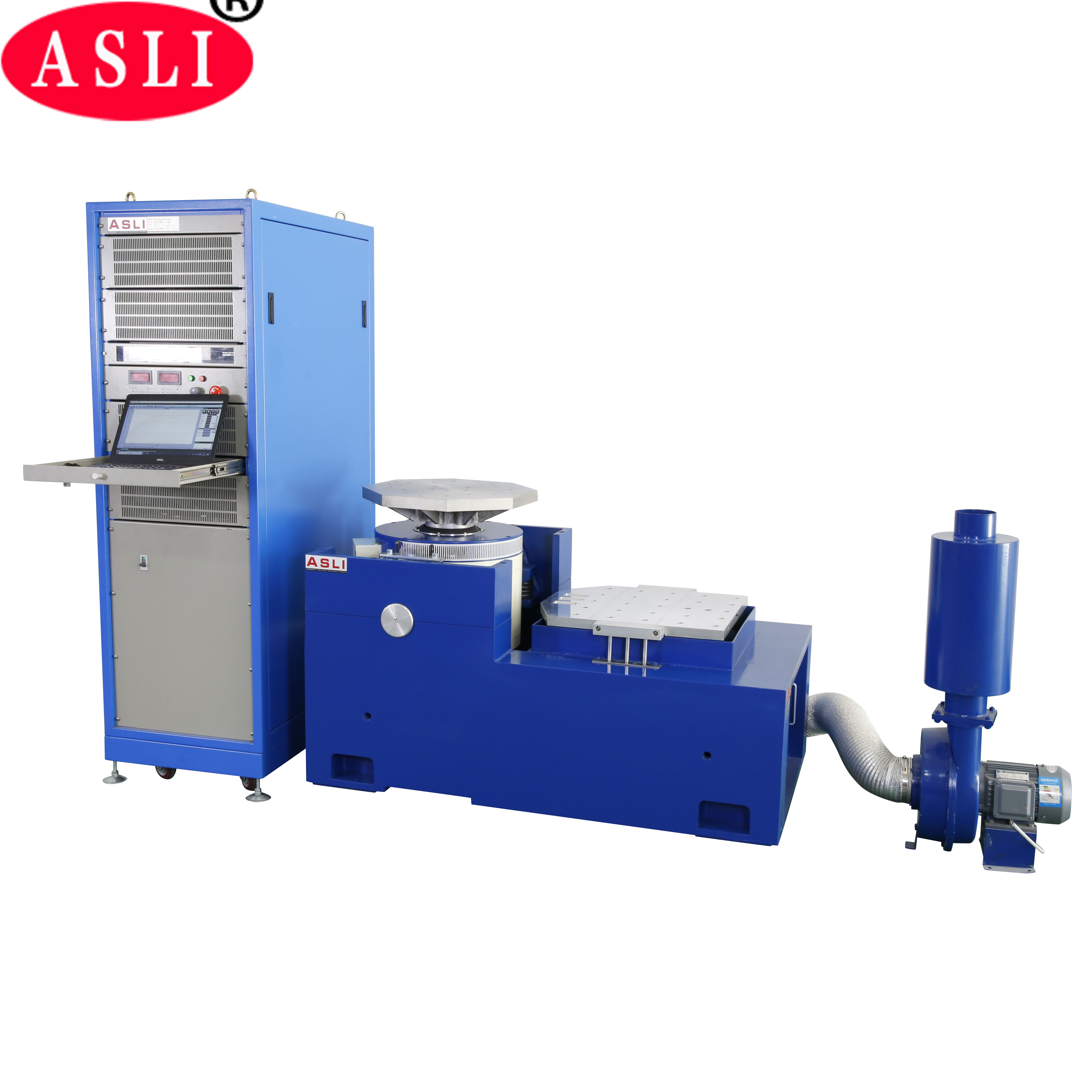

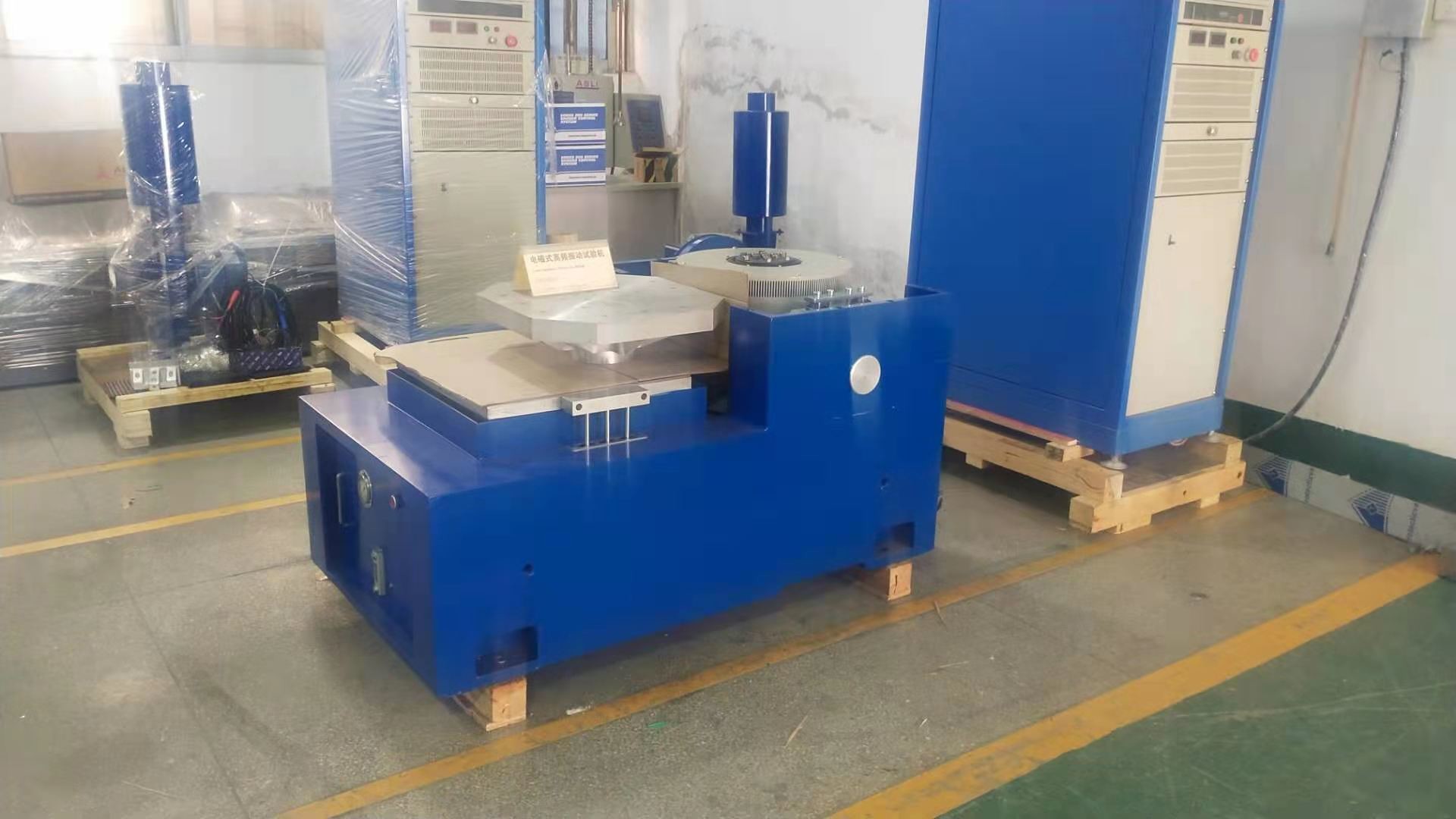

charakterystyka stołu poziomego:
1. w ramach małej ładowni w celu osiągnięcia większej przyspieszenia i częstotliwości pracy, w celu poprawy pojemności ładowania i wydajności całej ładowni maszyny.
2- Szybkość montażu i regulacji.
3Ścieżka ciśnienia statycznego, w kształcie litery V, odporna na nachylenie i obciążenie.
Wbudowana pompa olejowa, dobra konstrukcja i łatwa obsługa.
parametry techniczne rozszerzacza poziomego:
| Model | Rozmiar ławki (mm) | Zakres częstotliwości (Hz) | Masa ruchomych części (kg) |
| LT0303 | 300×300×22 300×300×26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400 × 400 × 30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |
charakterystyka pionowej wyprzedzonej ławki:
VT pionowe przedłużone ławki i określone zaciski, precyzyjnie obliczone, wyrafinowana konstrukcja, aby zapewnić klientowi uzyskał najlepszą wydajność zgodnie z doskonałą strukturą, wysokiej jakości materiał
i wykonania.
parametry techniczne pionowego rozszerzacza:
| Model | Masę (kg) | Maksymalna częstotliwość (Hz) | Rozmiar ławki |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (krągła ławka) | 220 | 350 | Φ1200 |
Jeśli ktoś z rodziny ma pytania oElektrodynamiczne urządzenie do badania mechanicznego o wysokiej częstotliwości, urządzenie do badania zmęczenia wibracjiProszę, nie wahaj się skontaktować ze mną.
