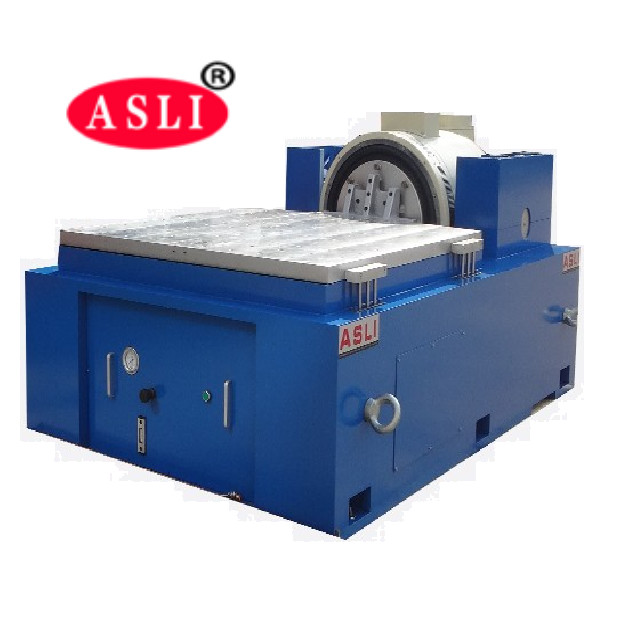

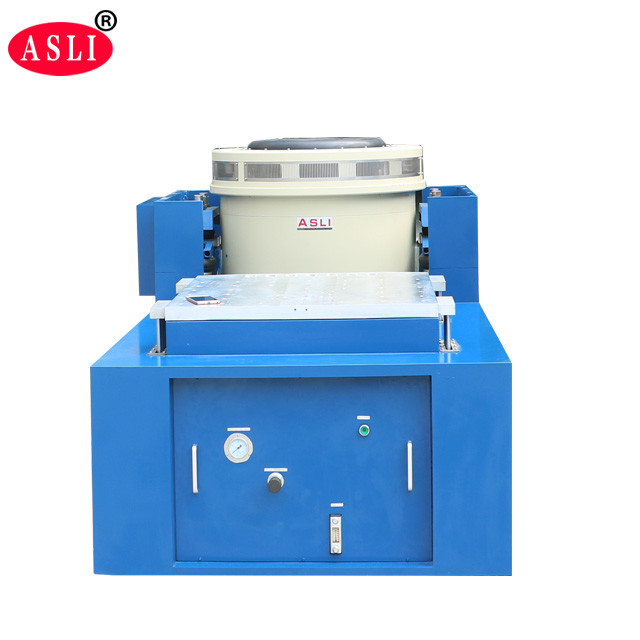

Tester wibracji trójosiowych ASTM ISO o wysokiej częstotliwości / Stół wibracyjny X+Y+Z
Cyfrowy wzmacniacz impulsowy
System wykorzystuje cyfrowy wzmacniacz mocy z modulacją szerokości impulsu sinusoidalnego. Zasada działania jest następująca: wykorzystując zdolność przełączania wysokiej częstotliwości tranzystora IGBT FET, sygnał niskiego napięcia wprowadzany przez sterownik jest wzmacniany przez obwód cyfrowy i przywracany do oryginalnego sygnału, a następnie wyprowadzany do cewki ruchomej stołu wibracyjnego w celu napędzania ruchu elektrycznego stołu wibracyjnego.
Główne komponenty inteligentnego wzmacniacza mocy wysokiego napięcia to: sterowanie przednie, moduł wzmacniacza mocy, obwód zabezpieczający, sekcja zasilania i szafa elektryczna. System przyjmuje formę wyjścia wysokiego napięcia i małego prądu, co zmniejsza straty mocy podczas transmisji i zapewnia skuteczne i rozsądne dopasowanie impedancji.
| Siła sinusoidalna | 300 kgf |
| Siła losowa | 300 kgf rms |
| Siła uderzenia | 600 kgf |
| Zakres częstotliwości | 5~2800 Hz |
| Ciągłe przemieszczenie | 25,4 mm |
| Maksymalna prędkość | 1,8 m/s |
| Wzmacniacz impulsowy | |
| Wyjście wzmacniacza | 3,5 kVA |
| Stosunek sygnału do szumu | >65 dB |
| Wzmocnienie pośrednie | ≥80 |
| Całkowite zniekształcenia harmoniczne(przy mocy znamionowej) | Mniej niż 0,5% przy DC (0,1 Hz) do 500 Hz; mniej niż 1,0% przy 500 Hz do 5000 Hz |
| Wzmacniacz mocycharakterystyka częstotliwościowa | DC (0,1 Hz) do 4500 Hz: ±3 dB; |
| Średni czas międzyawariami (MTBF) | >35 000 godzin |

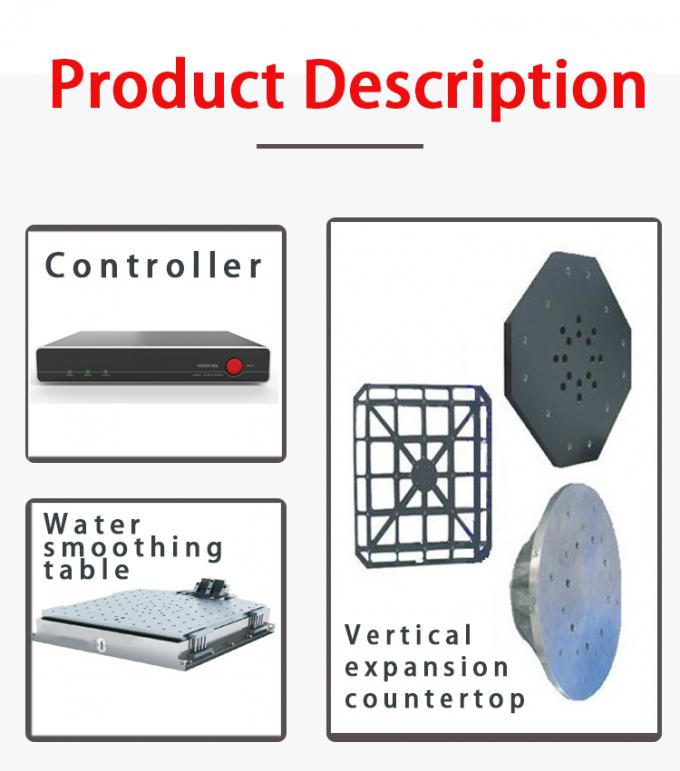

| Wysuwany blat pionowy | |
| Rozmiar blatu | 600 mm × 600 mm |
| Górna granicaczęstotliwość znamionowa | Sinusoidalna 2200 Hz, losowa 3500 Hz |
| Ciężar przeciwwagi | 30 kg |
| Materiał blatu | Stop aluminium |
| Kontroler wibracji | |
| system operacyjny | Windows |
| Interfejs obsługi | Interfejs chiński i angielski |
| Funkcje oprogramowania | Sinusoidalne, losowe, klasyczne wstrząsy, wyszukiwanie i utrzymywanie rezonansu |
W przypadku pytań prosimy o przesłanie zapytania. ^_^
