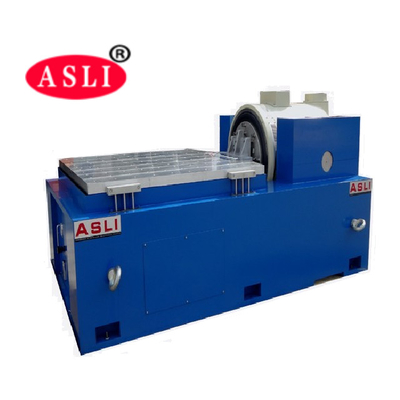

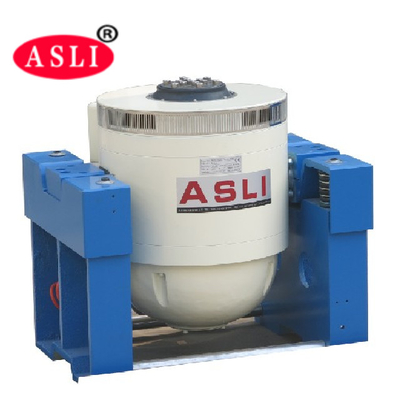

Normy ISTA 1A, IEC i GJB 150.25 Mały stół wibracyjny 3-osiowy, wibracyjny, wysokiej częstotliwości
| Model |
Znamionowa sinusoida Siła (N) |
Znamionowa losowa Siła (N) |
Zakres częstotliwości (Hz) |
Znamionowe przyspieszenie (m/s2) | Znamionowa prędkość (m/s) |
Znamionowe przemieszczenie(p-p)mm Maks. obciążenie (kg) |
cewka ruchoma (kg) | Wymiar |
cewki ruchomej (mm) ES-3 |
| 3000 | 3-3500 | 3-3500 | 1000 | 1.8 | 51 | 180 | 3.5 | Φ150 | ES-3a |
| 3000 | 3-3500 | 3-3500 | 1000 | 1.6 | 51 | Φ450 | 9 | Φ230 | ES-10 |
| 6000 | 3-3500 | 3-3500 | 1000 | 1.8 | 51 | 180 | 6.5 | Φ230 | ES-10 |
| 6000 | 3-3500 | 3-3500 | 1000 | 1.8 | 51 | 1100 | 12 | Φ230 | ES-10 |
| 10000 | 3-3000 | 3-3000 | 1000 | 1.8 | 51 | 1100 | 14 | Φ240 | ES-20 |
| 20000 | 3-3000 | 3-3000 | 1000 | 1.8 | 51 | 1100 | 30 | Φ320 | ES-30 |
| 30000 | 3-2800 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 | ES-120 |
| 40000 | 3-2800 | 3-2800 | 1000 | 1.8 | 51 | 1100 | 50 | Φ450 | ES-120 |
| 50000 | 3-2700 | 3-2700 | 1000 | 1.8 | 51 | 1100 | 60 | Φ450 | ES-120 |
| 60000 | 3-2700 | 3-2700 | 1000 | 1.8 | 51 | 1100 | 60 | Φ450 | ES-120 |
| 100000 | 3-2500 | 3-2500 | 1000 | 1.8 | 51 | 1100 | 1.8 | Φ500 | ES-120 |

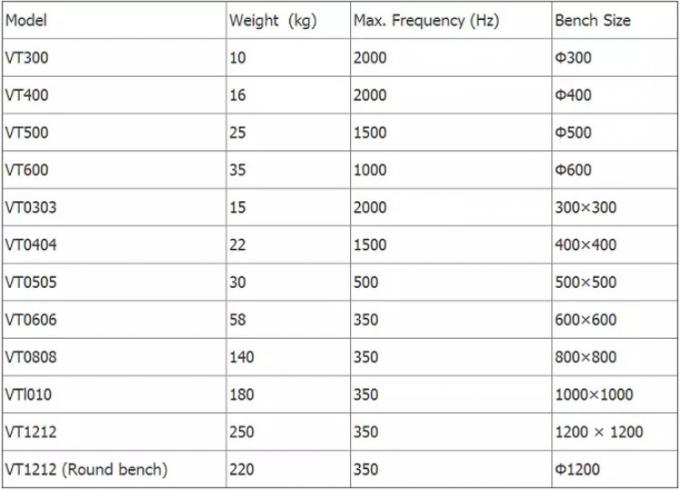

| 120000 | 3-2200 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 | Parametry techniczne ekspandera pionowego |

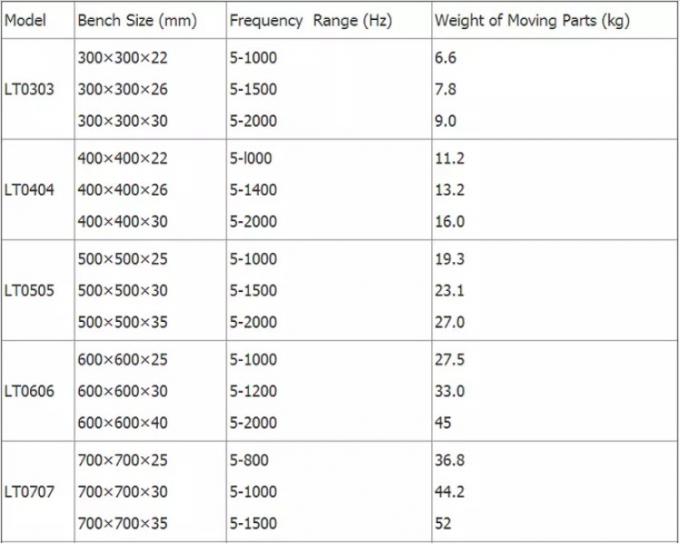

Parametry techniczne ekspandera poziomego:
Specyfikacje sprzętu do testów wysokiego przyspieszenia i wysokiej częstotliwości w laboratorium
2. Dwa obwody magnetyczne, niskie upływy strumienia magnetycznego, zwarta struktura i racjonalna.
3. Łożyska rolkowe wahacza proste i zorientowane na import, kompozytowe usztywnienie korpusu, zdolność do obciążenia mimośrodowego.
4. Fundament izolacyjny Trunnion dedykowany do stosowania hormonów, instalacja mobilna.
5. Zaawansowana technologia poruszania się po systemie w celu zapewnienia wysokiej niezawodności koła dynamicznego.
6. Nowa konstrukcja kanału i zwiększenie efektu chłodzenia.
7. Sztywność statyczna, sztywność dynamiczna łożyska mały balon, zwiększając nośność stołu wibracyjnego, poprawiając wydajność niskiej częstotliwości.

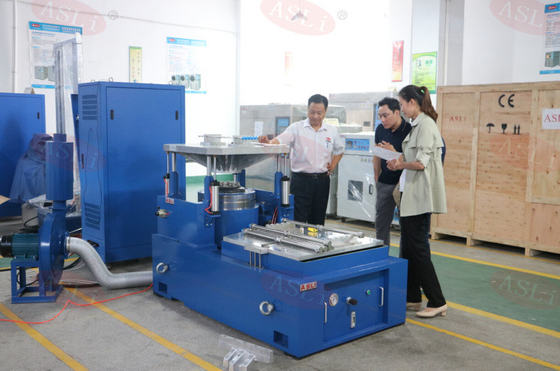

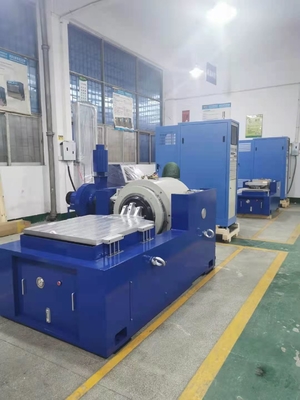

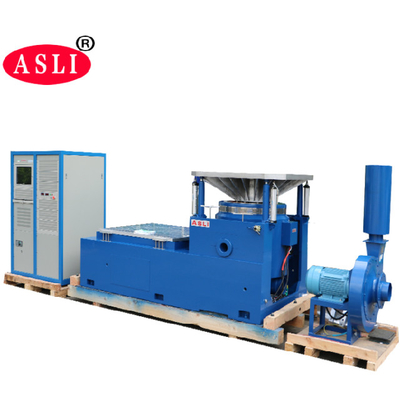

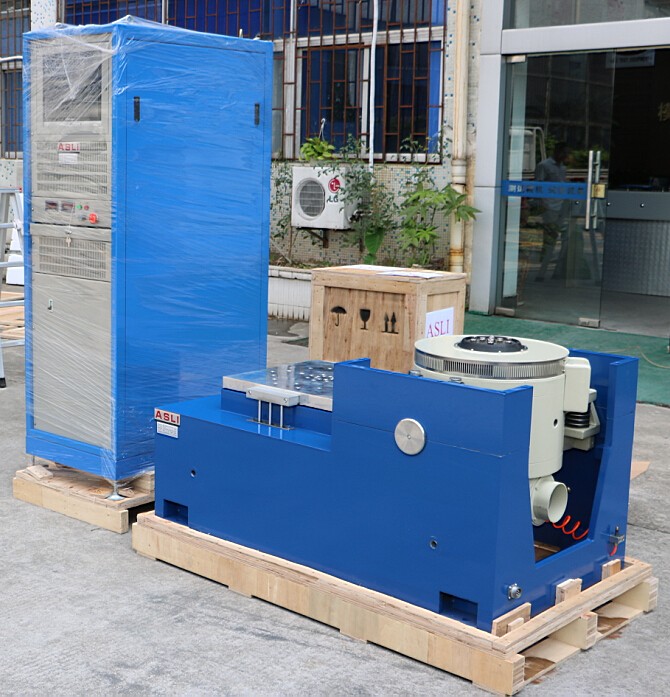

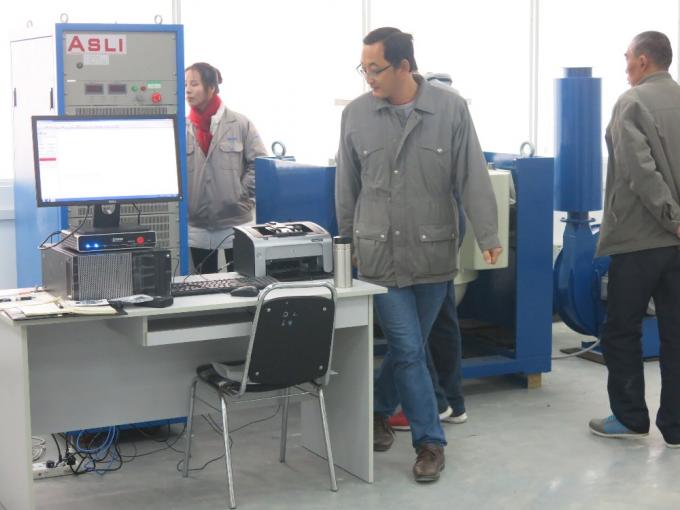

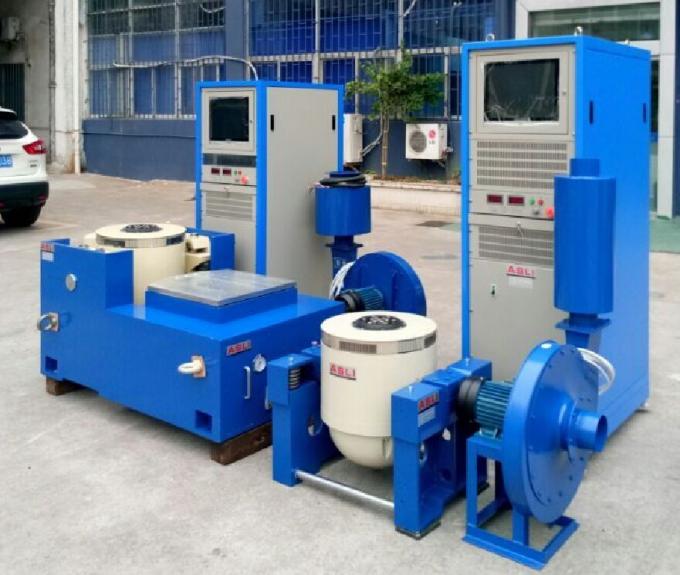

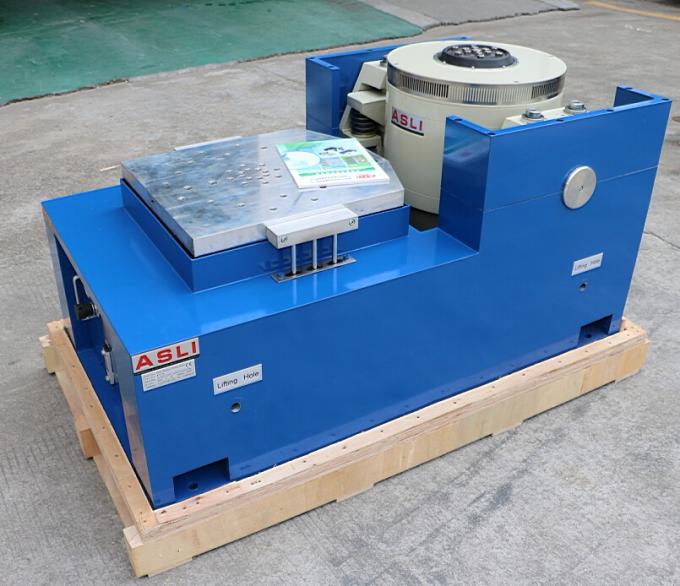

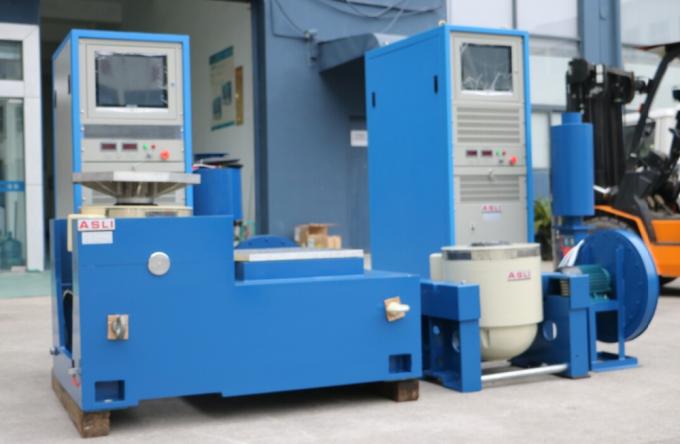

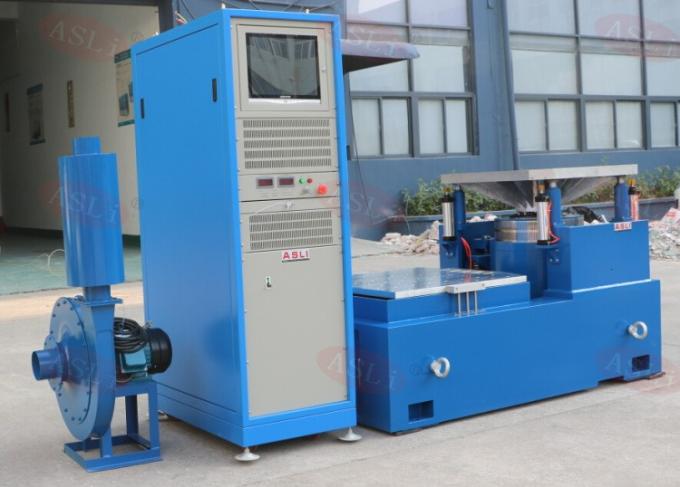

Szczegółowe zdjęcia
