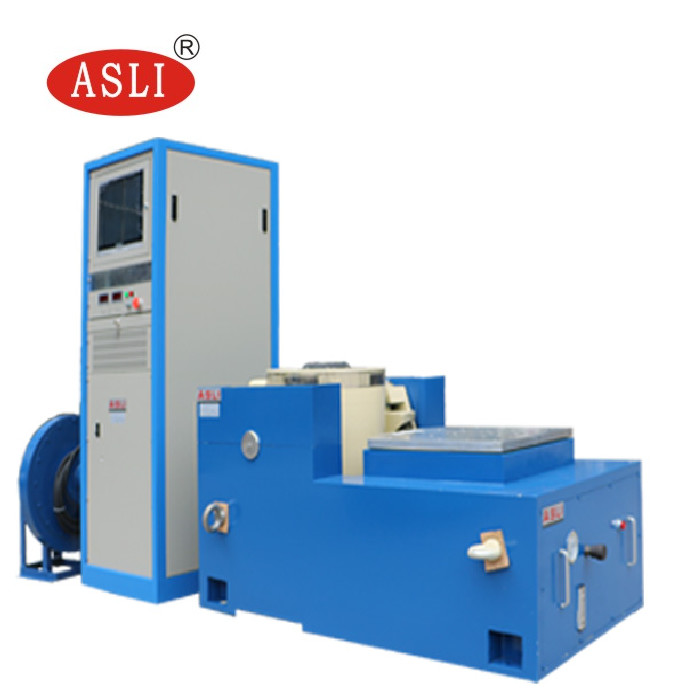

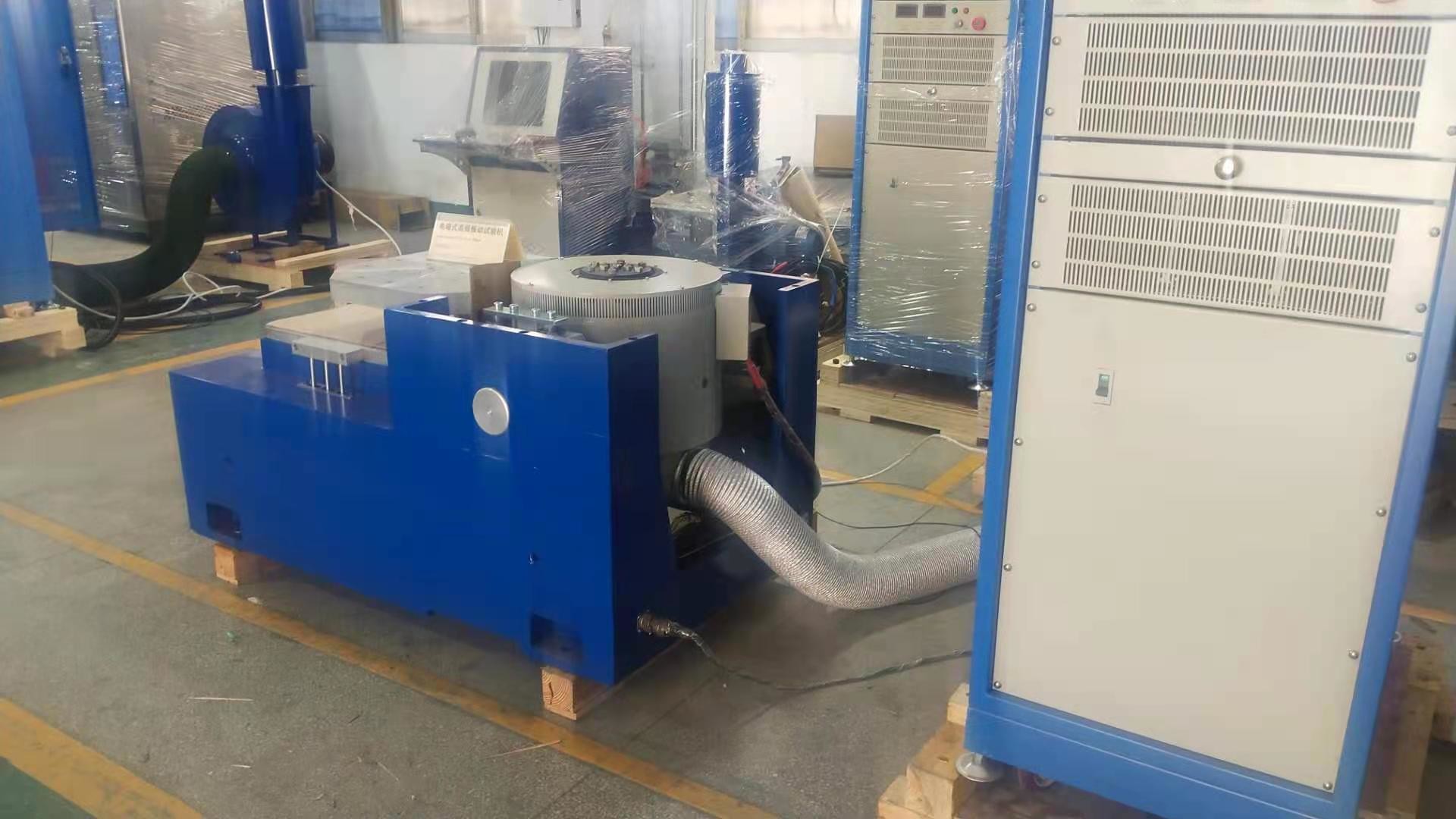

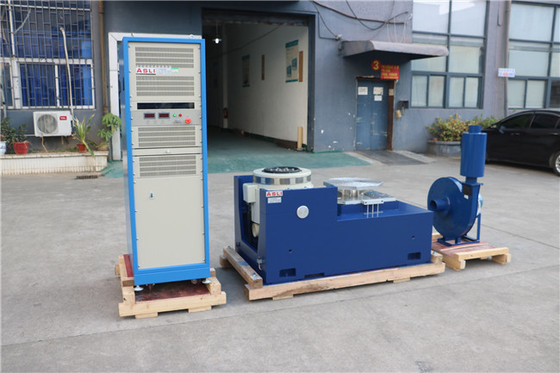

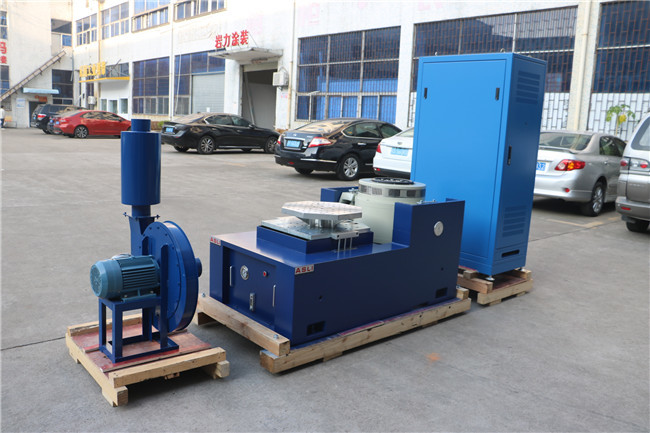

Wysokiej częstotliwości pionowej i poziomej elektrodynamiki wibracji Shaker maszyny testowej

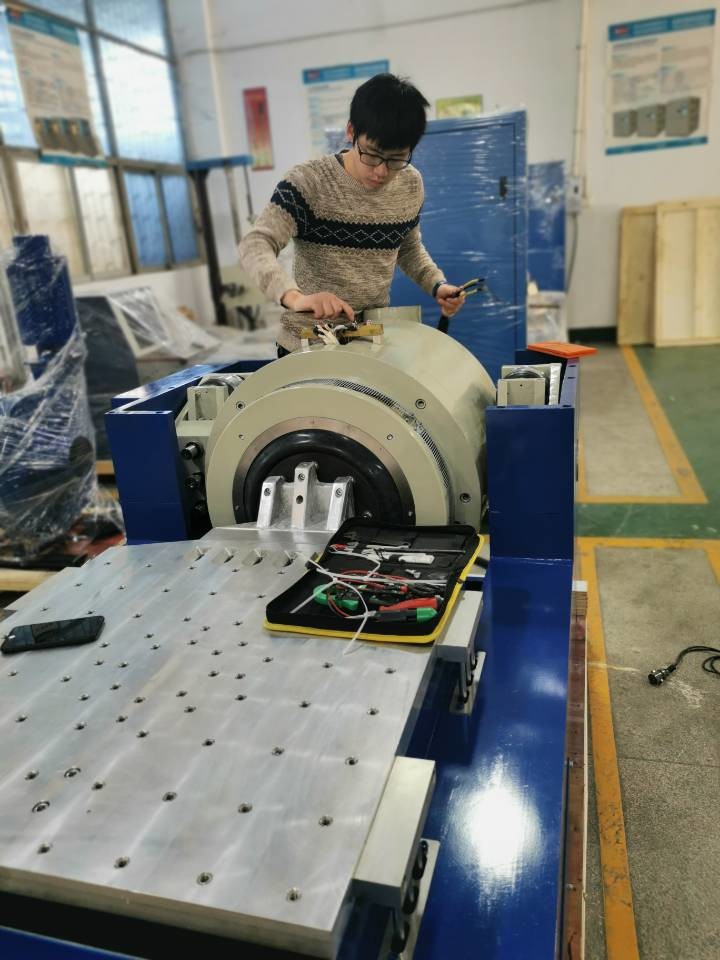

urządzenie do badania drgań zgodnie ze standardowym projektowym badaniem związanym z baterią, symulacją, w określonych warunkach badania drgań baterii,akumulator lub zestaw akumulatorów jest zamocowany na stole wibracyjnym, zgodnie z przewidzianą częstotliwością, przyspieszeniem i trybem przemieszczania wzdłuż próbki baterii wibracja trzech wzajemnie prostopadłych kierunków pomiaru baterii nie powinna wyciekać,Nie trać serca., nie złamane, bez pożaru i eksplozji.
Parametry techniczne:
Model |
Poziom nominalny Siła (N) |
Wyniki oceny Siła (N) |
Częstotliwość Zakres (Hz) |
Poziom przyspieszenia (m/s)2) | Prędkość znamionowa ((m/s) |
Nominalne przesunięcie (p-p) mm |
Maks. ładunek (kg) | przemieszczająca się cewka ((Kg) |
Wymiar Ruchowa cewka ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
Standardy badań:
GB/T 31486-2015
UL 1642:2012 < Norma dla baterii litowych >
UL 2054: 2012 < Akumulatory do użytku domowego i handlowego>
UN38.3(2012) < Część 3: wniosek dotyczący transportu towarów niebezpiecznych - podręcznik testowy i standardowy>
IEC62133-2:2017 < Wymogi bezpieczeństwa dla przenośnych uszczelnionych ogniw wtórnych oraz dla z nich wykonanych baterii do stosowania w przenośnych zastosowaniach - Część 2: Układy litowe >
IEC 62281: 2004
IEC 60086: 2007
Badania drgań mają bardzo szeroki zakres zastosowań, od płyt obwodowych, akumulatorów, samolotów, statków, rakiet, pocisków, samochodów i urządzeń gospodarstwa domowego oraz innych produktów przemysłowych.
Oprócz próbek wibracji, nasza gama produktów obejmuje również:
(1) Seria badań temperatury i wilgotności: komora badawcza temperatury i wilgotności, komora badawcza stabilności spaceru, komora badawcza wstrząsu cieplnego,Komora badawcza UV dla temperatury i wilgotności, rampowa komora temperatury.
(2) Seria badań starzenia:Wysoka temperaturapiec, piec do suszenia próżniowego, komora badawcza starzenia się wentylacji powietrza, komora badawcza starzenia się pary, komora badawcza ozonu, wyposażenie do badań spalania
(3) Symulacje pogodytserii: komora badawcza na rozpylanie deszczem, komora badawcza na kurz, komora badawcza na starzenie się lampy ksenonowej, komora badawcza na odporność na promieniowanie UVb- Nie.
(4) Seria badań mechanicznych: urządzenie do badania drgań, urządzenie do badania upadku,Maszyna do badań uderzeń, mechaniczny tester wstrząsów przyspieszeniaitd.
Jeśli potrzebujesz więcej informacji na tematUN 38.3 IEC 62133 Standard High Acceleration Electrodynamic Shakers for Battery Cell Test, proszę nie wahaj się przesłać swoje zapytania.
