Stand testowy dla wibracji wysokiej częstotliwości ES-30.pdf

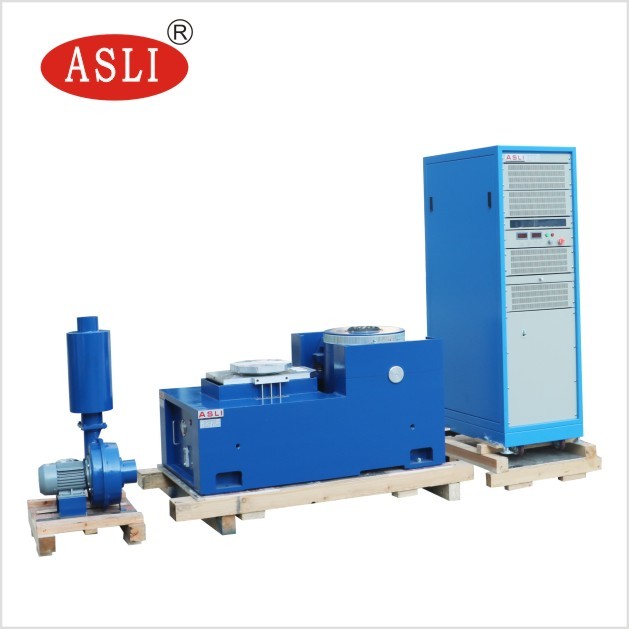

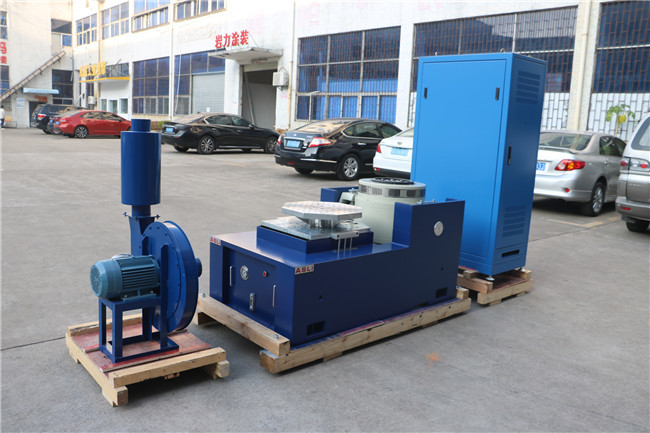

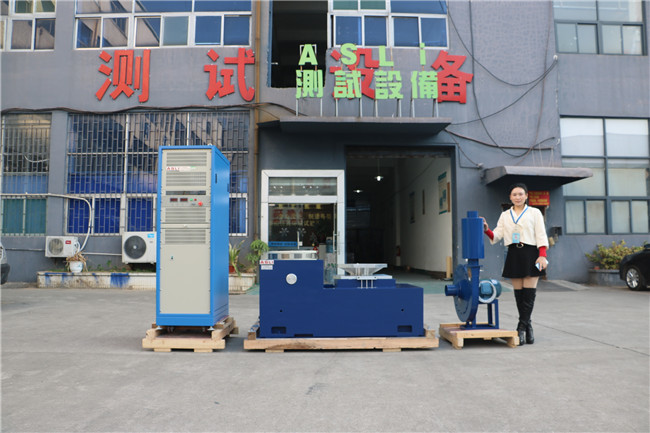

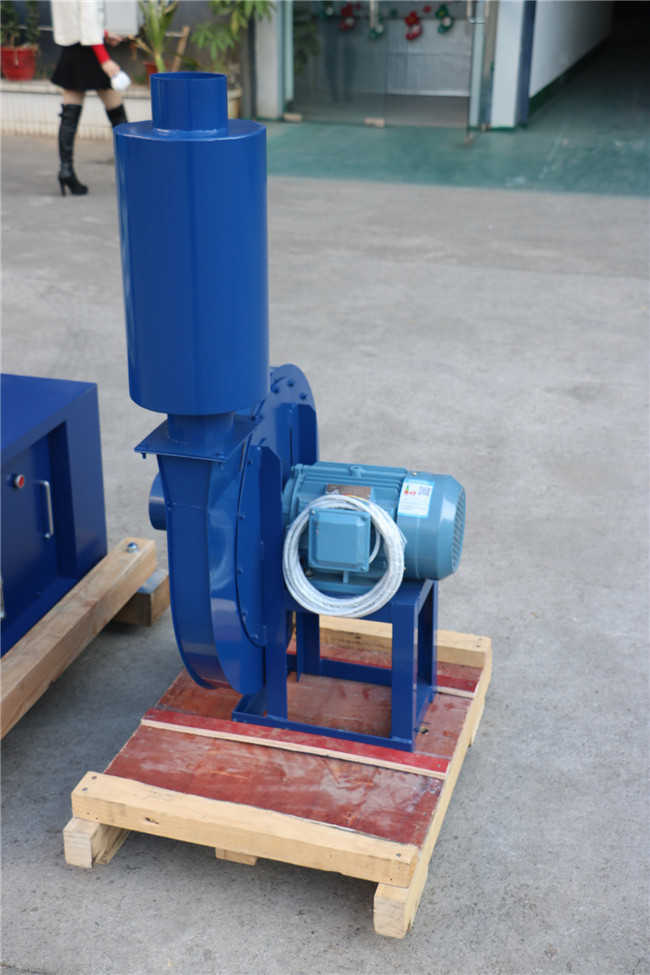

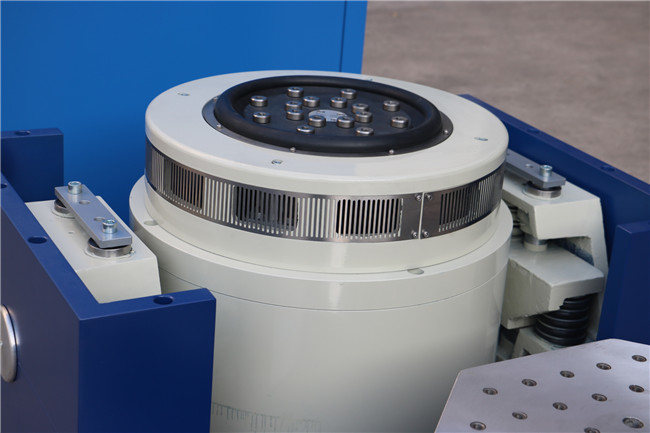

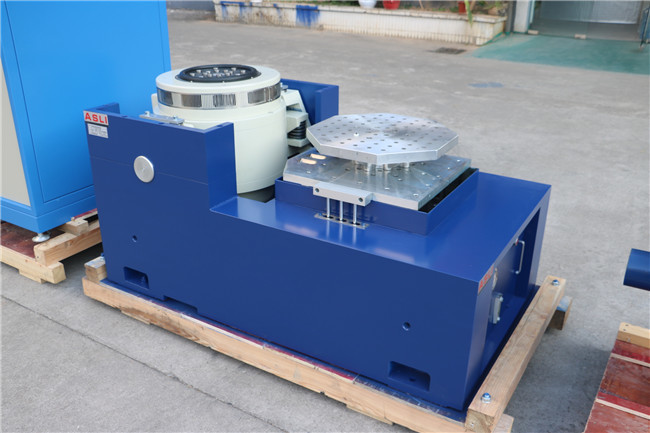

Urządzenie do testowania wibracji elektromagnetycznych o wysokiej częstotliwości o przemieszczeniu 100 mm
Standardy badań:
GB/T 31486-2015
UL 1642:2012 < Norma dla baterii litowych >
UL 2054: 2012 < Akumulatory do użytku domowego i handlowego>
UN38.3 ((2012)
IEC62133-2:2017 < Wymogi bezpieczeństwa dla przenośnych uszczelnionych ogniw wtórnych oraz dla z nich wykonanych baterii do stosowania w przenośnych zastosowaniach - Część 2: Układy litowe >
Parametry techniczne wstrząsacza wibracji:
| Model |
Poziom nominalny Siła (N) |
Wyniki oceny Siła (N) |
Częstotliwość Zakres (Hz) |
Poziom przyspieszenia (m/s)2) | Prędkość znamionowa ((m/s) |
Nominalne przesunięcie (p-p) mm |
Maks. ładunek (kg) | przemieszczająca się cewka ((Kg) |
Wymiar Ruchowa cewka ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
parametry techniczne pionowego rozszerzacza:
| Model | Masę (kg) | Maksymalna częstotliwość (Hz) | Rozmiar ławki |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (krągła ławka) | 220 | 350 | Φ1200 |
Maksymalny poziom przyspieszenia urządzenia badającego wibracje elektromagnetyczne jest określany przez maksymalnyPrzy niskiej częstotliwości przemieszczanie ruchomego elementu jest ograniczone w taki sposób, żeczęstotliwość rezonansu ruchomego elementu jest ustawiona wyżejniż górna granica zakresu częstotliwości.
Wydajność generatora wibracji może być odzwierciedlona na wykresie, który wyświetla maksymalnąWykorzystując wykres log-log, ograniczenie przemieszczeniamoże być wyrażona przez prostą linię o nachyleniu 6 dB/oktawy.
wielkość stołu wibracyjnego wybrana w zależności od wielkości próbki,
Testy wiracji dla laboratorium, części samochodowych, oświetlenia LED, baterii, kabli, opakowań...
Jeśli chcesz wiedzieć więcej o Maszyna do testowania wibracji elektromagnetycznych o wysokiej częstotliwości z przemieszczeniem 100 mm, proszę nie wahaj się wysłać swoje zapytania, po tym możemy dać więcej wsparcia.
