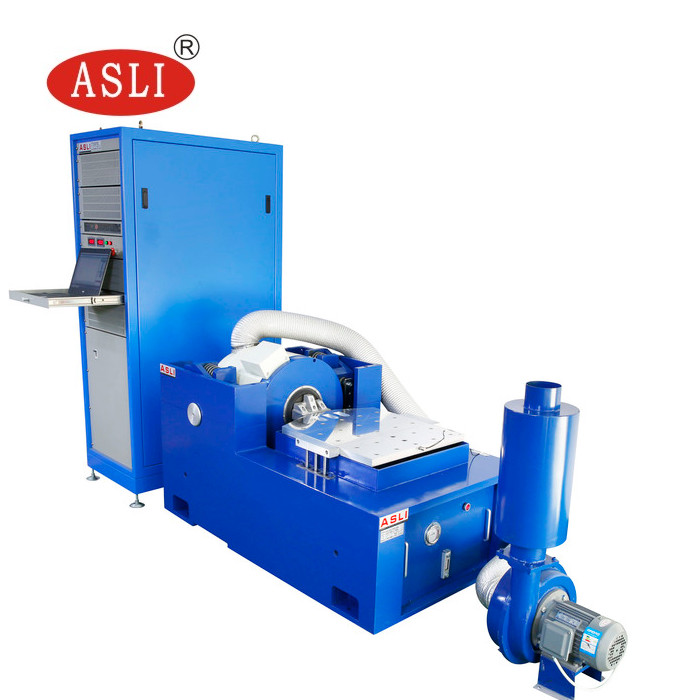

Cena stołu testowego wibracji 3-osiowych o częstotliwości zasilania dla małych komponentów
Parametry techniczne:
| Model |
Znamionowa sinusoida Siła (N) |
Znamionowa losowa Siła (N) |
Częstotliwość Zakres (Hz) |
Znamionowe przyspieszenie (m/s2) | Prędkość znamionowa (m/s) |
Znamionowe przemieszczenie (p-p)mm |
Maks. obciążenie (kg) | Cewka ruchoma (kg) |
Wymiar Cewka ruchoma (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
Cechy:

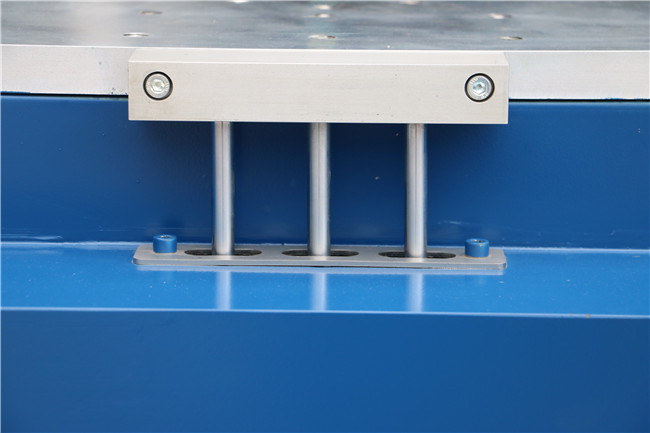

1. Wytrzymały system zawieszenia i prowadzenie liniowe, duża nośność, dobre funkcje prowadzenia, wysoka stabilność.
2. Poduszka powietrzna w środku obciążenia o wysokiej sztywności statycznej i niskiej sztywności dynamicznej, duża nośność, doskonała wydajność w zakresie zmian amplitudy.
3. Wysokowydajne przełączanie zasilania klasy D, prąd szczytowy 3-sigma, niskie zużycie energii i minimalne zniekształcenia harmoniczne.
4. Szybka autodiagnoza z blokadą bezpieczeństwa, wysoka niezawodność bezpieczeństwa.
5. Urządzenie do izolacji wstrząsów z poduszką powietrzną dla platformy wibracyjnej bez potrzeby dodatkowego. fundamentu, doskonałe odtwarzanie fali wibracyjnej i redukcja przenoszenia wibracji.

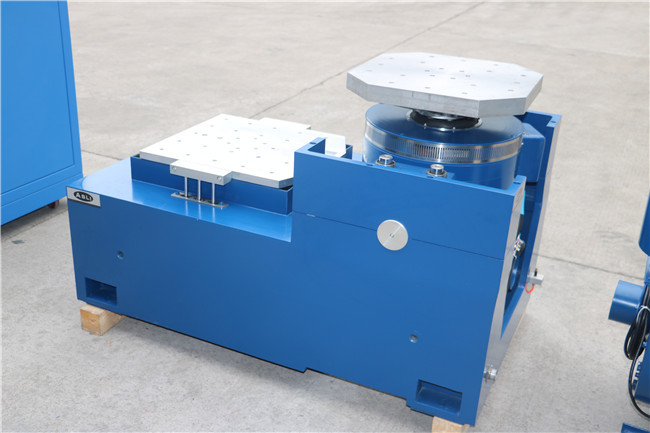

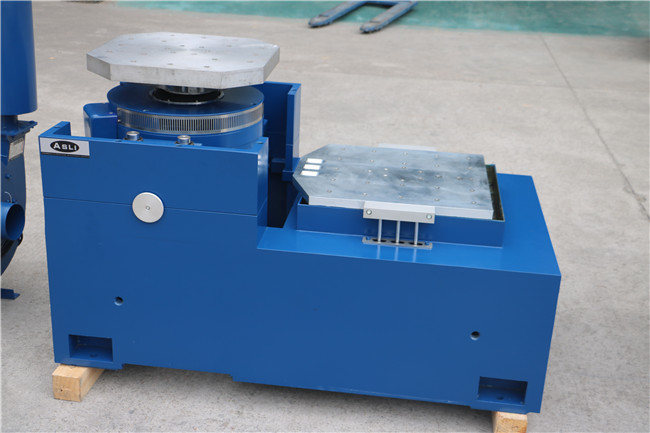

6. Platformy rozszerzające w poziomie i pionie dla różnych zastosowań.
7. Prosta obsługa kontrolera.
parametry techniczne ekspandera poziomego:
| Model | Rozmiar stołu (mm) | Zakres częstotliwości (Hz) | Waga ruchomych części (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
Zasada działania wstrząsarki wibracyjnej

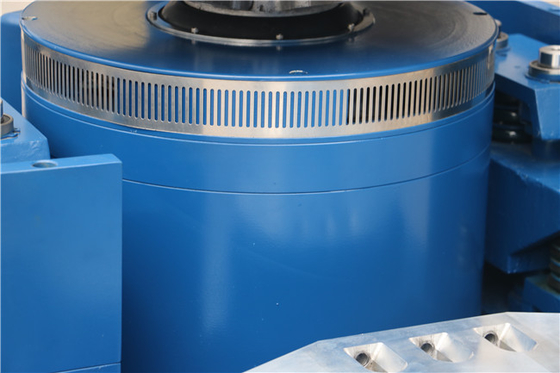

Zasada działania elektromagnetycznego wzbudnika wibracji jest podobna do głośnika, w którym elektryczny przewodnik jest poruszany przez działanie siły elektromagnetycznej w polu magnetycznym. Siła przyspieszająca ruchomą część jest generowana przez równowagę między prądem napędowym a strumieniem magnetycznym. Dlatego przez
sterowanie prądem napędowym można sterować generatorem wibracji.Maksymalny poziom przyspieszenia elektromagnetycznego wzbudnika wibracji jest określony przez maksymalny prąd i obciążenie. Przy niskiej częstotliwości przemieszczenie ruchomej części jest ograniczone w taki sposób, że przyspieszenie nie osiągnie wysokiego poziomu. Częstotliwość rezonansowa elementu ruchomego jest ustawiona wyżej
niż górna granica zakresu częstotliwości.Wydajność generatora wibracji może być odzwierciedlona na wykresie, który wyświetla maksymalne przyspieszenie przy różnych częstotliwościach. Używając wykresu log-log, ograniczenie przemieszczenia
