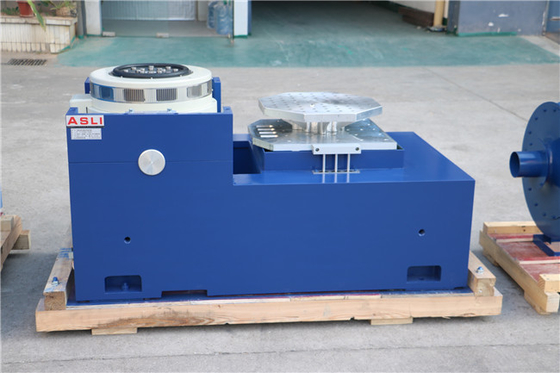

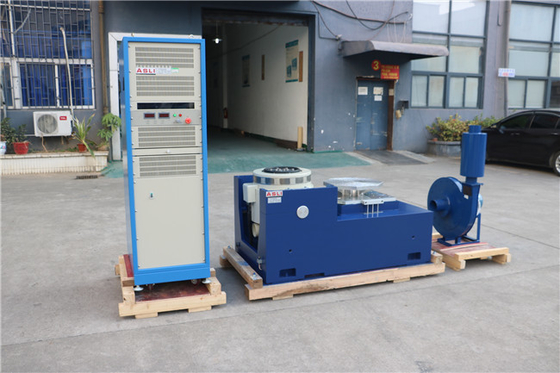

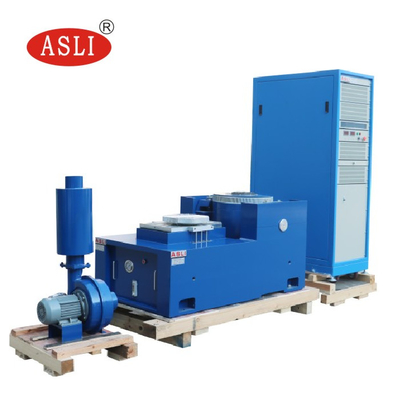

SGS 1000kg.F System wibracyjny typu wysokiej częstotliwości
Stół wibracyjny sinusoidalny i losowy / maszyna testująca kierunek wibracji 3-osiowej symuluje szereg kontrolowanych wibracji (fala oceaniczna, wiatr, trzęsienie ziemi, deszcz...), wytwarzanych przez naturę lub człowieka. Testowanie produktów wytrzymuje transport i środowisko wibracyjne w okresie eksploatacji, w konsekwencji kontroluje jakość produktu i projektuje najlepsze produkty. Jest szeroko stosowany w obronie narodowej, lotnictwie, kosmonautyce, komunikacji, elektronice, motoryzacji, sprzęcie AGD itp.
Cechy
1. Lekka armatura, wysoka sztywność, częstotliwość 4000 HZ.
2. Komputerowe sterowanie linią połączeniową, natychmiastowe przechowywanie materiałów.
3. Wyświetlanie wykresu sterowania.
4. Niska rezystancja i wysoka wydajność, wysoka sprawność, niski koszt.
5. Wysoka niezawodność, niska awaryjność.
| Elektrodynamiczna maszyna do testowania wibracji | |||
| Model | ES-3 | ES-6 | ES-10 |
| Znamionowa siła sinusoidalna (N) | 2940 | 5880 | 9800 |
| Siła losowa (N) | 2940 | 5880 | 9800 |
| Siła uderzenia (bmx) | 5880 | 11760 | 19600 |
| Częstotliwość (Hz) | 5-3500 | 5-3000 | 5-3000 |
| Maksymalne przyspieszenie (m/s2)) | 980 | 980 | 1000 |
| Prędkość znamionowa (m/s) | 1.6 | 1.5 | 2.0 |
| Maks. przesunięcie (MMp-p) | 25 | 25 | 25 |
| Maksymalne obciążenie (kg) | 120 | 200 | 120 |
| Zużycie energii (KVA) | 7.5 | 17 | 22 |

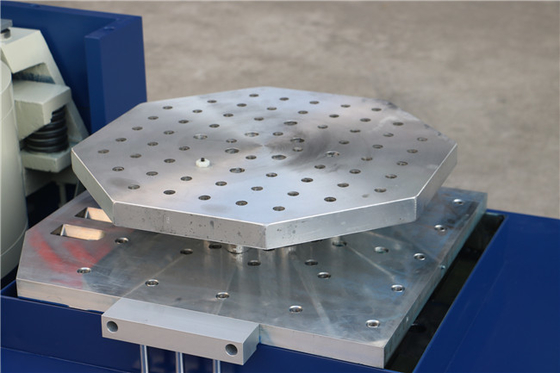

Cechy statywu poziomego:
W obrębie małej ławki załadunkowej, aby uzyskać wyższe przyspieszenie i częstotliwość pracy, w celu poprawy nośności i wydajności całej ławki maszyny.
Ławka pozioma i ławka wibracyjna są typu integralnego, o doskonałej strukturze, wygodne w instalacji i regulacji.
Tor ciśnienia statycznego, w kształcie litery V, o odporności na nachylenie i obciążenie boczne.
Wbudowana pompa olejowa, dobra struktura i łatwa obsługa.
parametry techniczne ekspandera poziomego:
| Model | Rozmiar ławki (mm) | Zakres częstotliwości (Hz) | Waga ruchomych części (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
Jeśli potrzebujesz więcej informacji na temat systemów testowania wibracji typu elektromagnetycznego z przyspieszeniem 100g, nie wahaj się wysłać swoich zapytań.
