Maszyna do testowania drgań pionowych 380V 3-fazowa 3000N losowo
Product Details
| siła sinusoidalna: | 3000N | Prędkość: | 1,6 m/s |
|---|---|---|---|
| kierunek wibracji: | Pionowy | przyśpieszenie: | 100G |
| Częstotliwość: | 3 ~ 3500 Hz | Moc: | 3 fazy 380 V |
| Przemieszczenie: | 25mm | ||
| Podkreślić |
Pionowa maszyna do testowania wibracji 3000N,test losowych wibracji 3000N,3-fazowa maszyna do testowania wibracji 380V |
||
Product Description

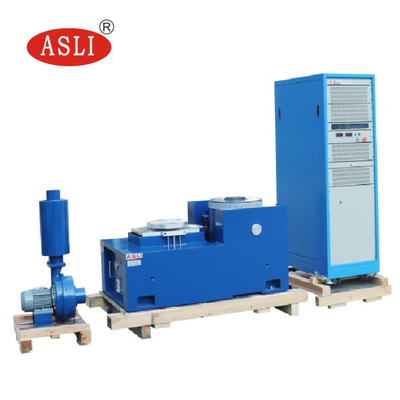

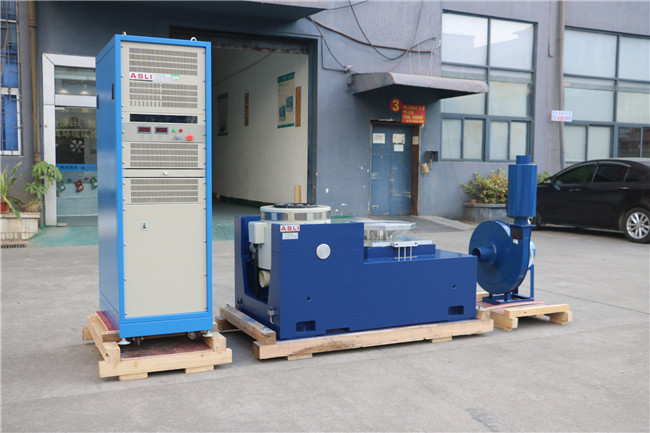

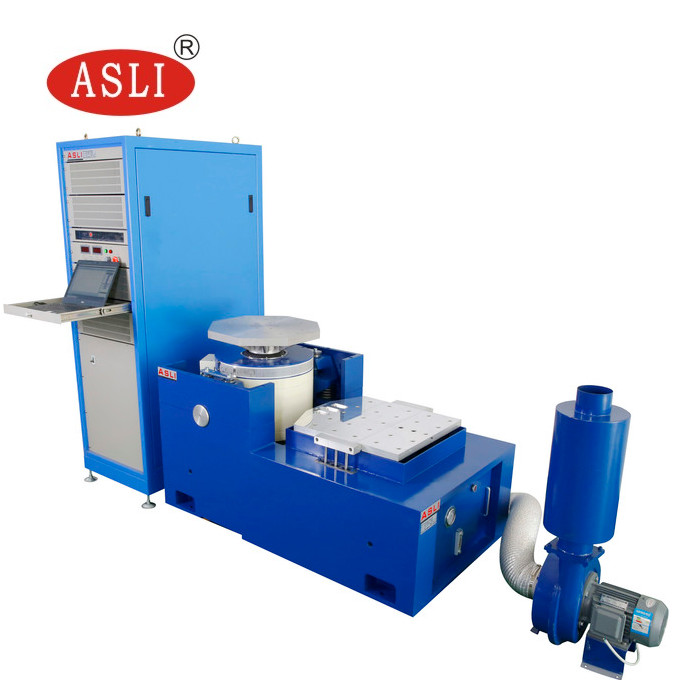

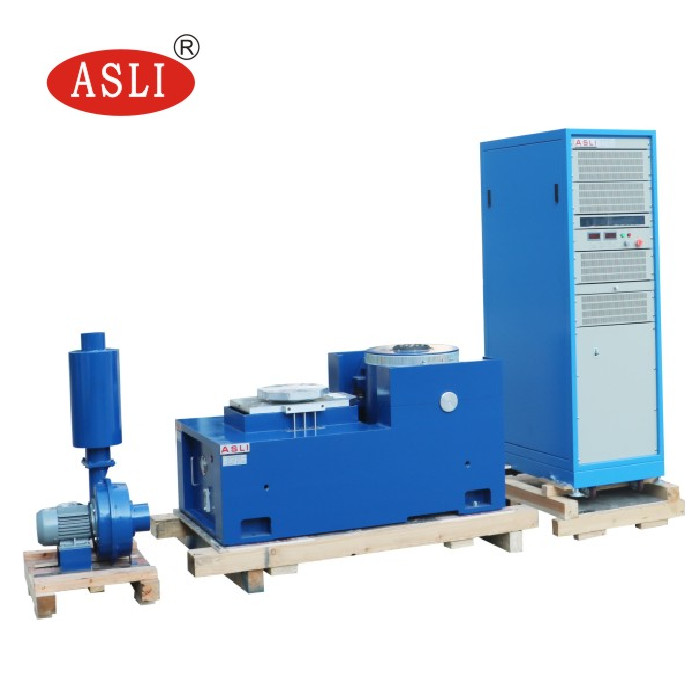

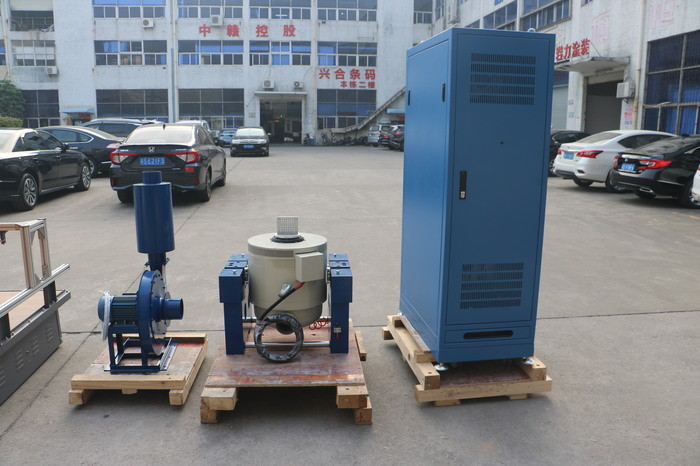

System wibracyjny o długim skoku i wysokiej prędkości do testowania wibracji losowych
Jesteśmy producentem serii produktów Elektrodynamiczny Tester Wibracji Wysokiej Częstotliwości / Tester Zmęczenia Wibracyjnego Wysokiej Częstotliwości. Nasze systemy wykorzystują zaawansowane technologie, w tym dwuobwodową konstrukcję magnetyczną, samoczynnie generowane pierścienie akcji szkieletowej, wsparcie powietrzne, łożyska rolkowe z prowadnicami liniowymi i izolację sworznia. Maszyny te mogą wykonywać sinusoidalne testy wibracyjne na osiach X, Y i Z oraz testy wibracji losowych o szerokim paśmie, a także klasyczne testy impulsowe (półsinusoidalne, trapezoidalne, piłokształtne) i testy widma odpowiedzi na wstrząsy. Produkty te są szeroko stosowane w przemyśle obronnym, zbrojeniowym, lotniczym, kosmicznym, telekomunikacyjnym, elektronicznym, elektrotechnicznym i AGD.
- Dobrze zaprojektowany szkielet dynamiczny z wyższą częstotliwością rezonansową osiową.
- Konstrukcja dwuobwodowa magnetyczna z niskim wyciekiem strumienia magnetycznego, zwartą konstrukcją i racjonalnym układem.
- Łożyska rolkowe z drążkiem wahadłowym o prostej i zorientowanej na import sztywności korpusu, zapewniające wysoką nośność obciążenia mimośrodowego.
- Izolacja sworznia dedykowana do zastosowań hormonalnych, zapewniająca wygodną instalację mobilną.
- Zaawansowana technologia zintegrowana w całym systemie zapewnia wysoką niezawodność dynamicznego okręgu.
- Nowa konstrukcja kanału poprawia efekt chłodzenia.
- Sztywność statyczna i dynamiczna łożyska z małym balonem, zwiększająca pojemność stołu wibracyjnego i poprawiająca wydajność przy niskich częstotliwościach.
| Model | Moc sinusoidalna znamionowa (N) | Moc losowa znamionowa (N) | Zakres częstotliwości (Hz) | Przyspieszenie znamionowe (m/s²) | Prędkość znamionowa (m/s) | Przemieszczenie znamionowe (p-p) mm | Maks. obciążenie (Kg) | Cewka ruchoma (Kg) | Wymiar cewki ruchomej (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

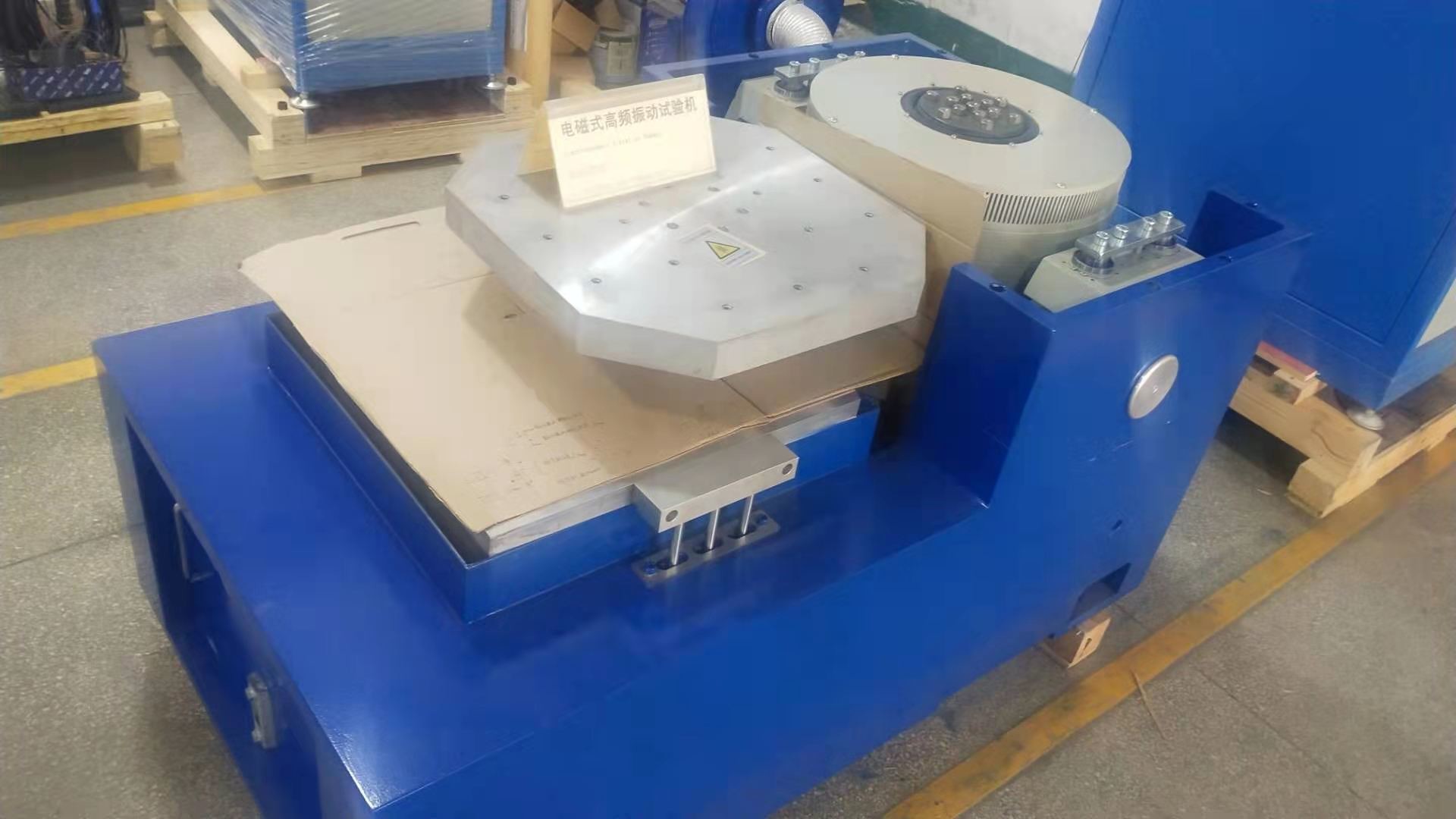

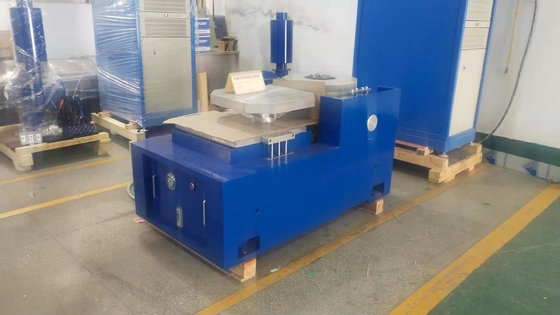

- W ramach małej ławy obciążeniowej realizowane jest wyższe przyspieszenie i częstotliwość robocza, poprawiając nośność i wydajność całej ławy maszynowej.
- Ława pozioma i ława wibracyjna są zintegrowane w jedną całość o doskonałej konstrukcji, co ułatwia instalację i regulację.
- Tor ciśnienia statycznego, konstrukcja w kształcie litery V, z możliwością odporności na nachylenie i obciążenie skośne.
- Wbudowana pompa olejowa o dobrej konstrukcji i łatwej obsłudze.
| Model | Rozmiar ławy (mm) | Zakres częstotliwości (Hz) | Waga części ruchomych (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |
Pionowy rozszerzony stół VT i określone zaciski są precyzyjnie obliczone i starannie zaprojektowane, aby zapewnić klientowi najlepszą wydajność, w oparciu o doskonałą konstrukcję, wysokiej jakości materiał i doskonałe wykonanie.
| Model | Waga (kg) | Maks. częstotliwość (Hz) | Rozmiar stołu |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (okrągły stół) | 220 | 350 | Φ1200 |
Jeśli masz jakiekolwiek pytania dotyczące Elektrodynamicznej Maszyny do Testowania Wibracji Wysokiej Częstotliwości, skontaktuj się z nami.
