Stanowisko do badań drgań o wysokiej częstotliwości ES-30.pdf
Pionowy i poziomy tester drgań elektromagnetycznych / wstrząsarka do testowania pakietów
Wibrator elektromagnetycznyjest poświęcony wysokiej jakości, wysokiej wydajności i wysokiej niezawodności, precyzji i dokładności oraz wygodnej obsłudze.Jest to platforma testowa, która spełnia wszystkie rodzaje specyfikacji testowych i może być wykonywana, w tym IEC, MIL-STD, JIS, ASTM i inne specyfikacje.
| Wibrator | |
| Siła sinusoidalna (szczyt) | 30 kN |
| Siła uderzenia (szczyt) | 60 kN |
| Zakres częstotliwości | 5~2800Hz |
| Przemieszczenie (ciągłe) | 100 mm |
| Maks.Prędkość | 1,8 m/s |
| Maks.Przyśpieszenie | 75 gr |
| Średnica twornika | 445 mm |
| Częstotliwość rezonansowa pierwszego rzędu | 2400 Hz |
| Dopuszczalny moment ekscentryczny | >500 Nxm |
| Waga twornika | 40 kg |
| Wymiar śruby HE/ST | M10 (metryczny) |
| Częstotliwość izolacji drgań osiowych | <3 Hz |
| Maks.Ładunek | 500 kg |
| Upływ strumienia magnetycznego | ≤1mT |
| Wymiary (dł. × szer. × wys., bez opakowania) | 1330 x 860 x 1250 mm |
| Waga (bez opakowania) | 2500 kg |
| Instalacja | Mata gumowa (wymagane śruby kotwiące) |
| Wzmacniacz mocy | |
| Wyjście wzmacniacza | 30 kVA |
| SNR | >65dB |
| Znamionowe napięcie wyjściowe | 120 Vrm |
| Wymiary (dł. × szer. × wys., bez opakowania) | 800x900x2100 mm |

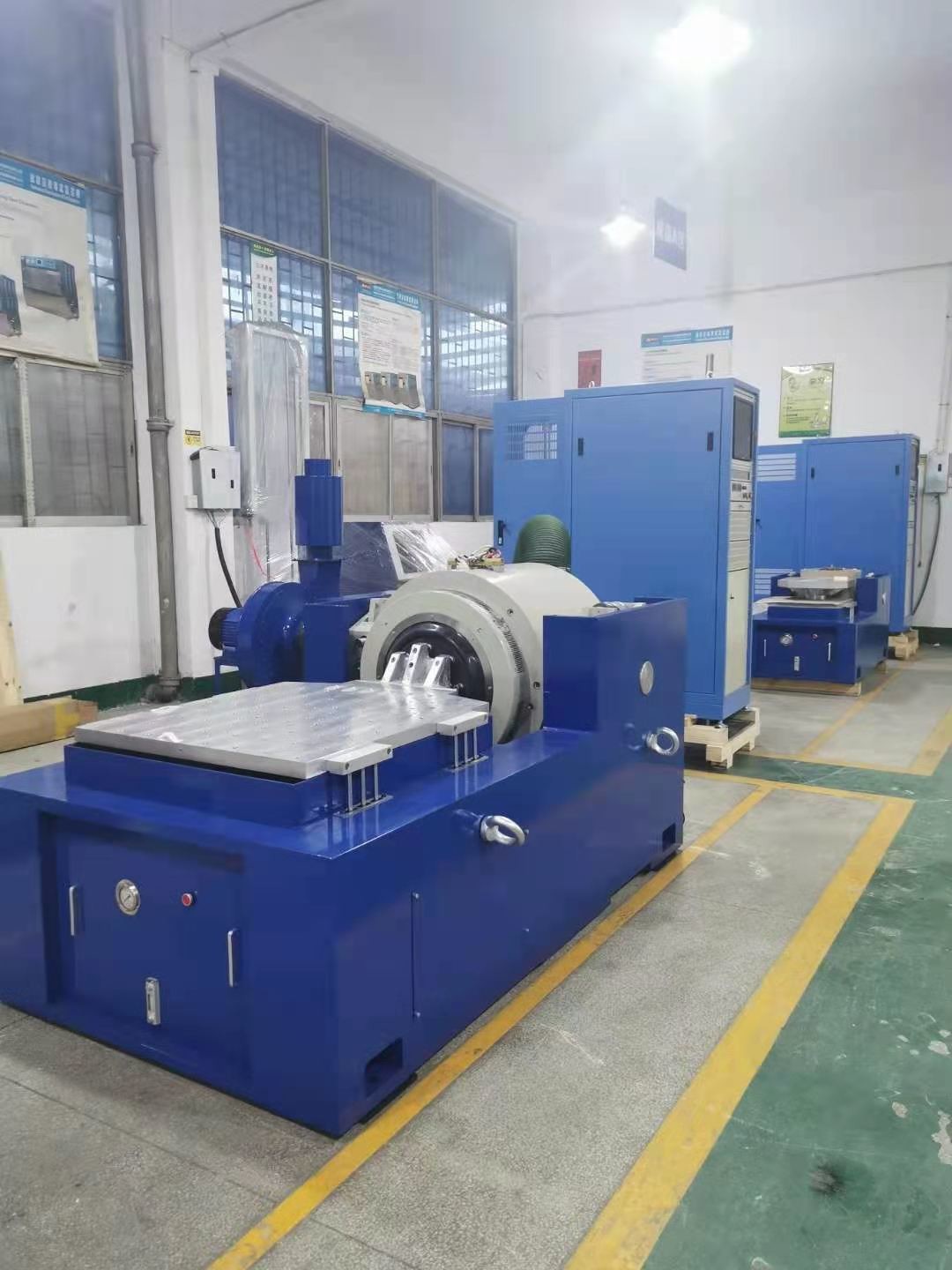

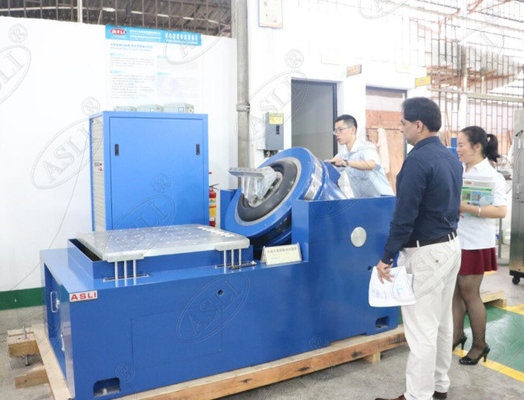

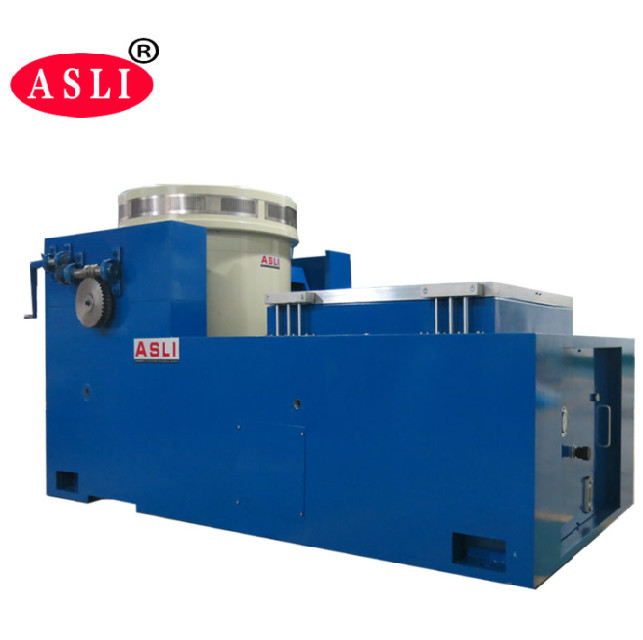

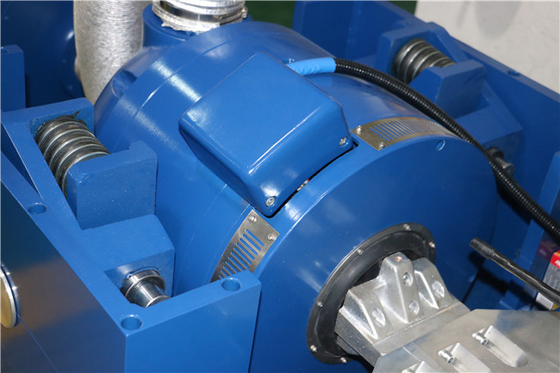

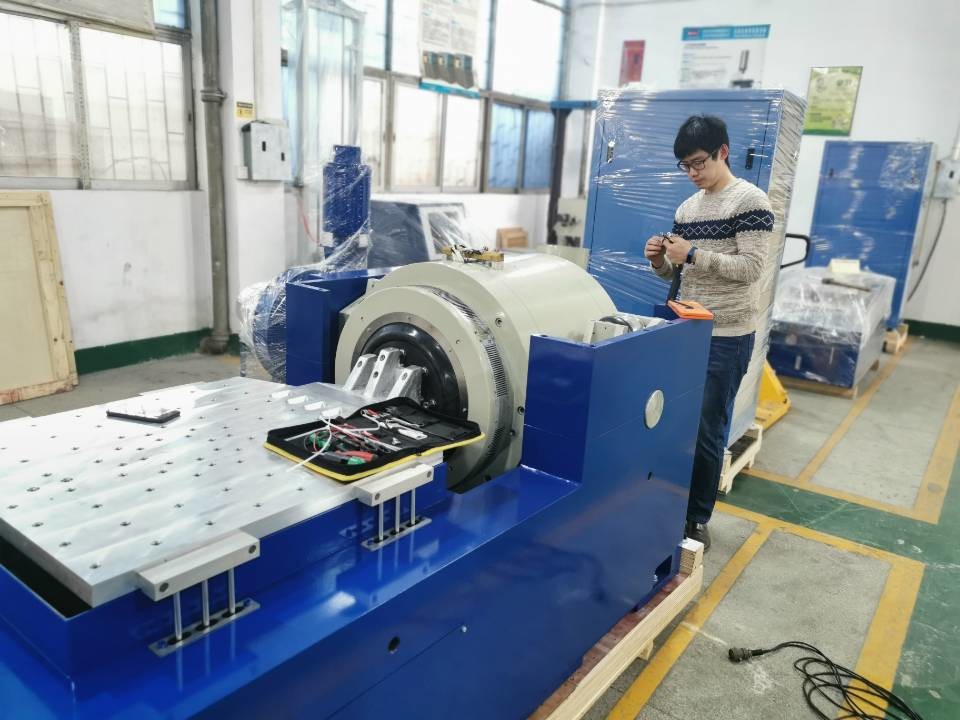

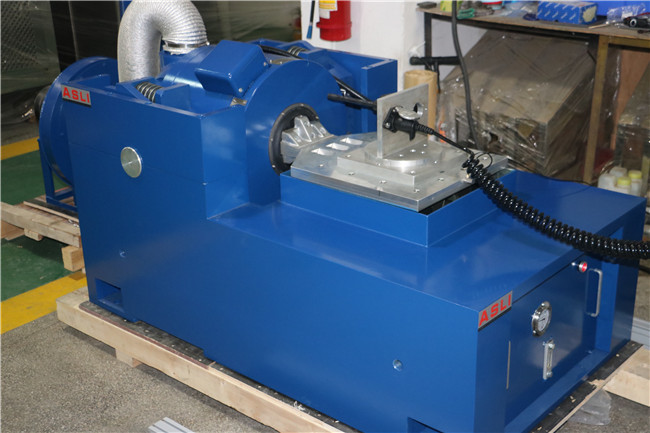

Zdjęcia w celach informacyjnych:
Cechy produktu
* Elastyczny system zawieszenia i prowadnica prosta, duża nośność, dobra wydajność prowadzenia i wysoka stabilność.
* Sztywność statyczna centralnej poduszki powietrznej jest duża, sztywność dynamiczna jest niewielka, nośność jest duża, a wydajność dynamiczna jest doskonała.
* Szybka diagnostyka samokontroli i ochrona łańcucha, wysokie bezpieczeństwo i niezawodność;
* Urządzenie izolujące i tłumiące poduszkę powietrzną sprawia, że wibrator nie wymaga specjalnego podłoża, doskonale odtwarza falę drgań i ogranicza przenoszenie drgań.
* Zapewnij różne wykorzystanie poziomych i pionowych platform ekspansji;
* Może być używany ze wszystkimi rodzajami kontrolerów wibracji, a operacja jest prosta.
