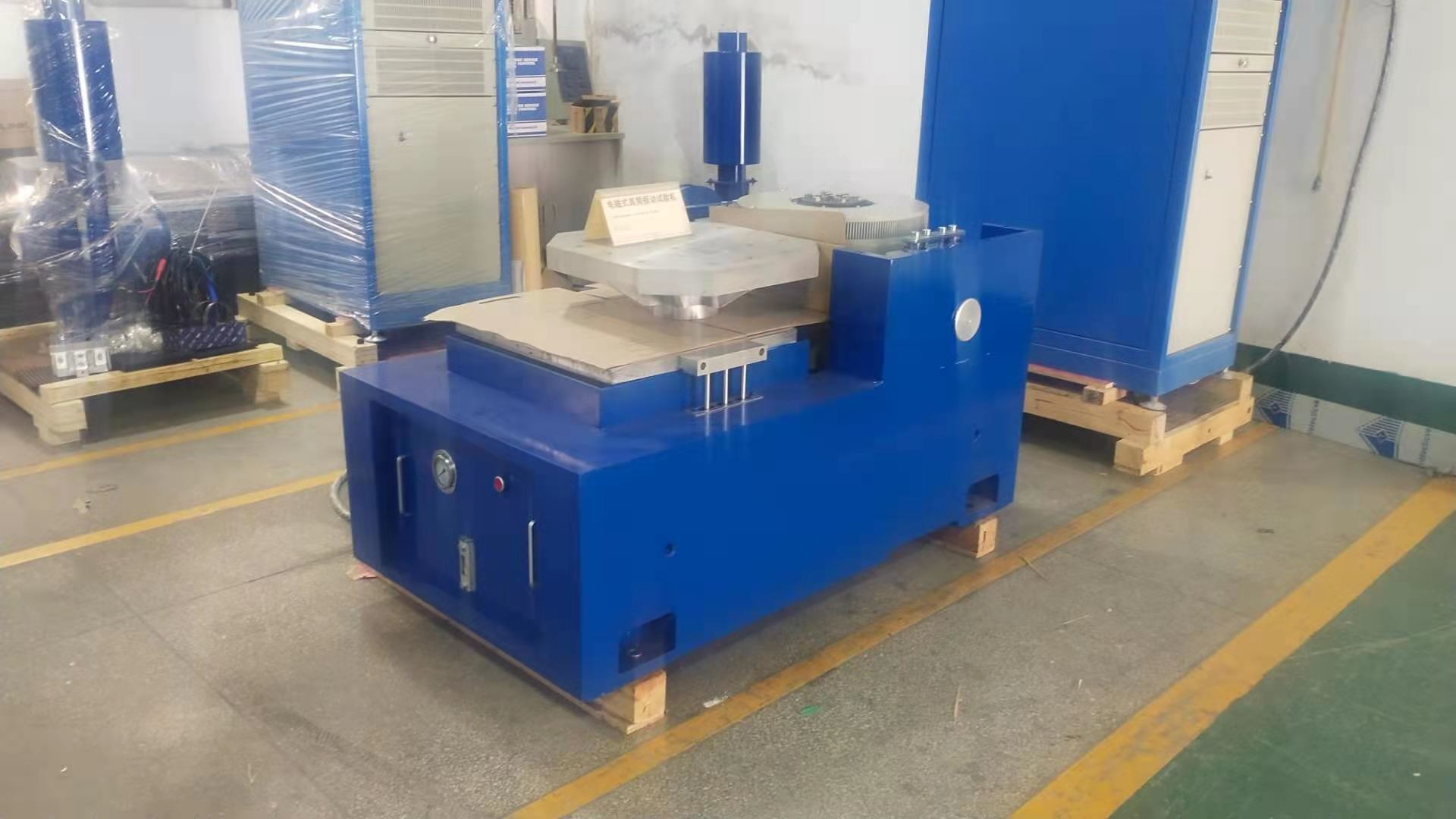

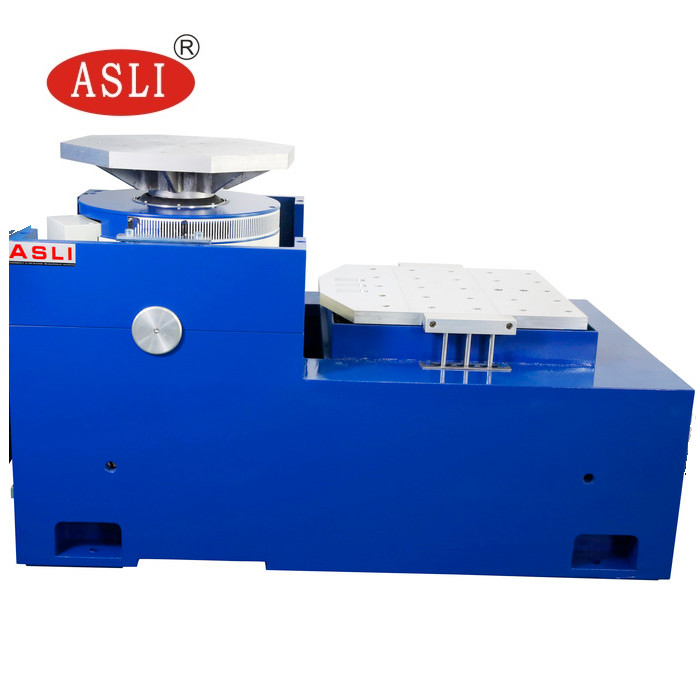

Pionowy i poziomy tester drgań elektromagnetycznych z stołem ze stopu aluminium
Elektromagnetyczny tester drgań całkowicie zgodny ze standardowym projektem badania związanego z baterią, symulacji, w określonych warunkach badania drgań baterii,akumulator lub zestaw akumulatorów jest zamocowany na stole wibracyjnym, zgodnie z przewidzianą częstotliwością, akceleracją i trybem przemieszczania wzdłuż wibracji próbki baterii w trzech wzajemnie prostopadłych kierunkach, zmierzona bateria nie powinna wyciekać,Nie trać serca., nie złamane, bez pożaru i eksplozji.
Parametry techniczne:
| Model |
Poziom nominalny Siła (N) |
Wyniki oceny Siła (N) |
Częstotliwość Zakres (Hz) |
Poziom przyspieszenia (m/s)2) | Prędkość znamionowa ((m/s) |
Nominalne przesunięcie (p-p) mm |
Maks. ładunek (kg) | przemieszczająca się cewka ((Kg) |
Wymiar Ruchowa cewka ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Wzmacniacz mocy | |
| Wyjście wzmacniacza | 30 kVA |
| SNR | > 65 dB |
| Narysowane napięcie wyjściowe | 120 Vrms |
| Wymiary (L×W×H, niezapakowane) | 800x900x2,100 mm |
| Wydmuchacz | |
| objętość powietrza | 00,46 m3/s |
| Władza | 70,5 kW |
| Średnica przewodu powietrznego | 200 mm |
| Ciśnienie powietrza | 80,8 kPa |
| Instalacja | Możliwość podłączenia do sufitu (do dwóch zakrętów o 90 stopni), maksymalnie 20 ̊ |
Wstrząsacz wibracji
1Dobrze zaprojektowany dynamiczny kołowy szkielet, z wyższą częstotliwością rezonancji osiowej.
2Dwu-magnetyczny obwód, niski wyciek strumienia magnetycznego, kompaktowa konstrukcja i racjonalna.
3. łożyska rolkowe rocker rod proste i zorientowane na import składowe układy układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu
4- Trunnion izolacja podstawy dedykowane do stosowania hormonów, instalacja mobilnej wygody.
5Zaawansowana technologia porusza się wokół systemu, aby zapewnić dynamiczny krąg wysokiej niezawodności.
6Nowy projekt kanału i poprawa efektu chłodzenia.
7. sztywność statyczna, dynamiczna sztywność noszącego mały balon, podnosząc pojemność stołu wibracyjnego, poprawiając wydajność niskiej częstotliwości.
