Urządzenie do badania wibracji 10KN, systemy stołowe wibracyjne 1,8 m / S
Product Details
| siła sinusoidalna: | 10000n | Prędkość: | 1,8 m/s |
|---|---|---|---|
| Kierunek wibracji: | wibracja pionowa lub x, y, z | Przyśpieszenie: | 100G |
| Częstotliwość: | 3 ~ 3000 Hz | Moc: | 380 V 3 faza |
| Przemieszczenie: | 51 mm | ||
| Podkreślić |
Urządzenie do badania wibracji 1,8 m / s,urządzenie do badania wibracji 10KN |
||
Product Description

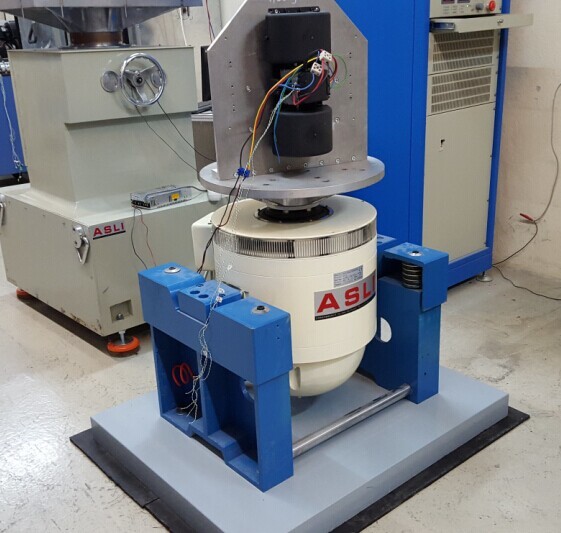

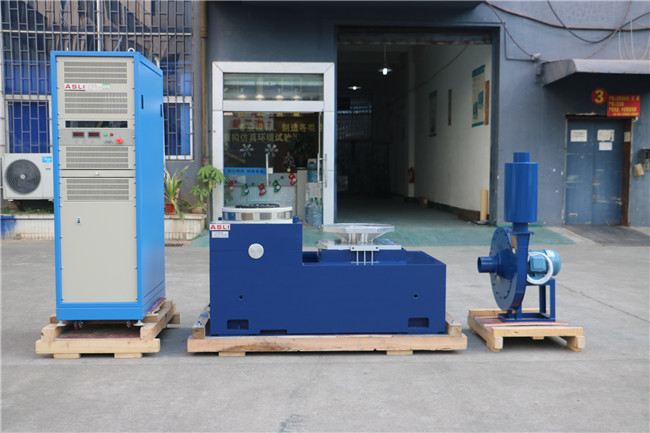

Jesteśmy producentem serii produktów: Wibrator Elektrodynamiczny Wysokiej Częstotliwości / Wibrator Zmęczeniowy Wysokiej Częstotliwości. Nasze systemy wykorzystują zaawansowane nowoczesne technologie, w tym dwuobwodową strukturę magnetyczną, samogenerujące się pierścienie akcji szkieletowej, wsparcie powietrzne, łożyska rolkowe i prowadnice liniowe oraz izolację przegubową. Umożliwiają one przeprowadzenie sinusoidalnych testów wibracyjnych w trzech osiach X, Y, Z oraz szerokopasmowych testów losowych, a także klasycznych testów impulsowych (półsinusoidalnych, trapezoidalnych, piłokształtnych) i testów spektrum odpowiedzi na wstrząsy.
Produkty te są szeroko stosowane w dziedzinach obronności narodowej, uzbrojenia, lotnictwa, astronautyki, komunikacji, elektroniki, sprzętu elektrycznego i AGD.
- Dobrze zaprojektowany szkielet pierścienia dynamicznego, z wyższą częstotliwością rezonansową osiową.
- Podwójny obwód magnetyczny, niskie rozproszenie strumienia magnetycznego, zwarta i racjonalna konstrukcja.
- Łożyska rolkowe drążka wahadłowego, proste i importowane, kompozytowe ciało o orientacji sztywności, z możliwością obciążenia mimośrodowego.
- Fundament izolacji przegubowej dedykowany do użytku hormonalnego, z wygodną instalacją mobilną.
- Zaawansowany technologicznie system ruchu do zapewnienia wysokiej niezawodności pierścienia dynamicznego.
- Nowa konstrukcja kanału poprawia efekt chłodzenia.
- Statyczna i dynamiczna sztywność łożyska małego balonu, zwiększająca pojemność stołu wibracyjnego i poprawiająca wydajność przy niskich częstotliwościach.
| Model | Moc sinusoidalna znamionowa (N) | Moc losowa znamionowa (N) | Zakres częstotliwości (Hz) | Przyspieszenie znamionowe (m/s²) | Prędkość znamionowa (m/s) | Przemieszczenie znamionowe (p-p) mm | Maks. Obciążenie (Kg) | Cewka ruchoma (Kg) | Wymiar cewki ruchomej (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- W ramach małej ławy obciążeniowej realizującej wyższe przyspieszenie i częstotliwość roboczą, poprawiając zdolność obciążeniową i wydajność całej ławy maszynowej.

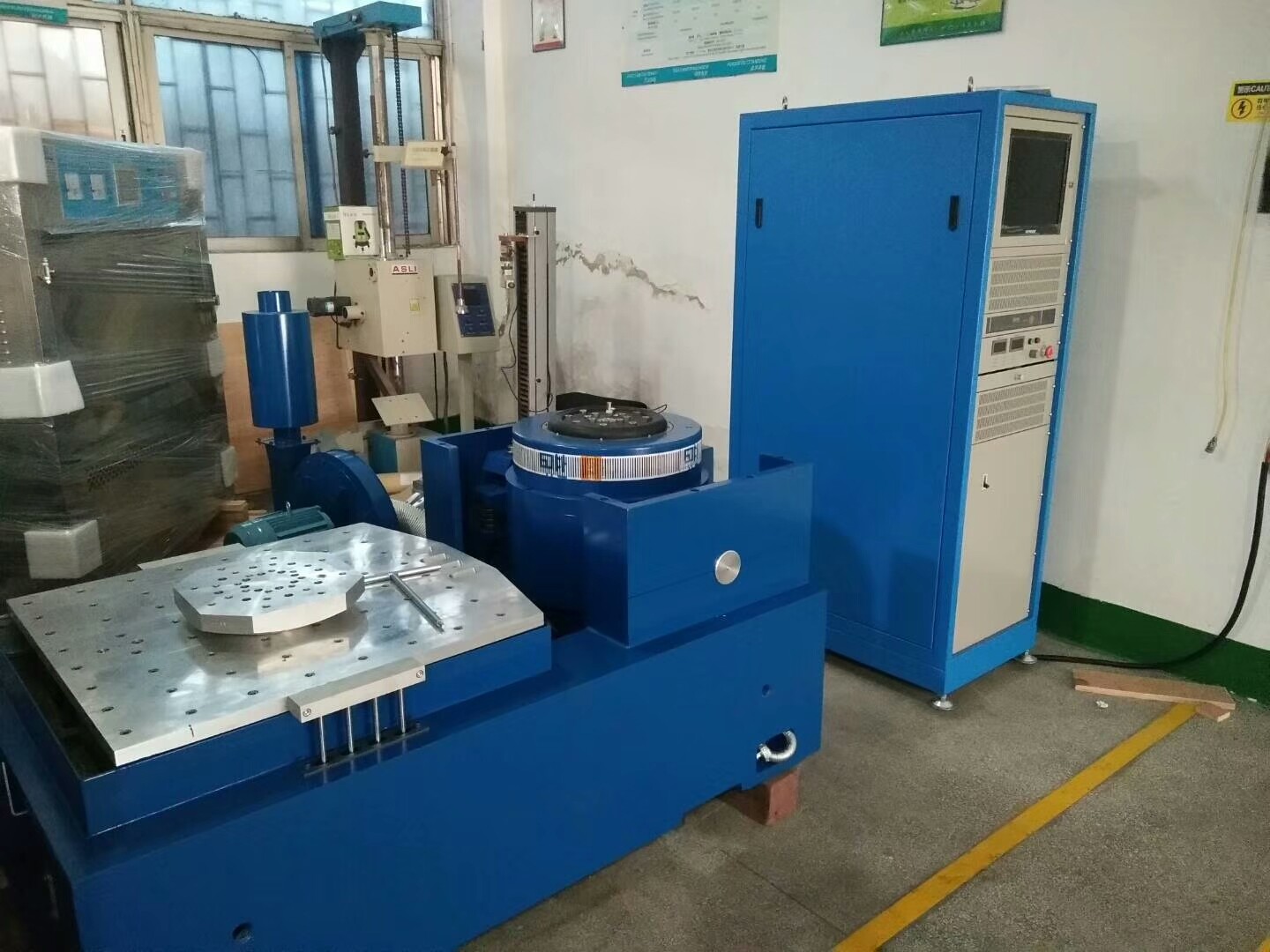

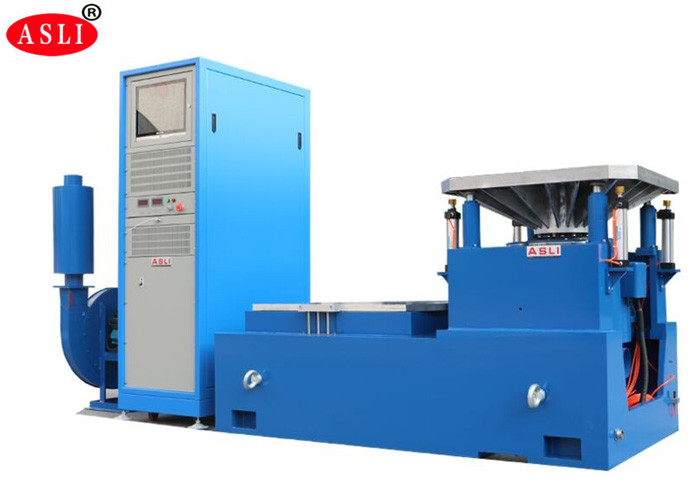

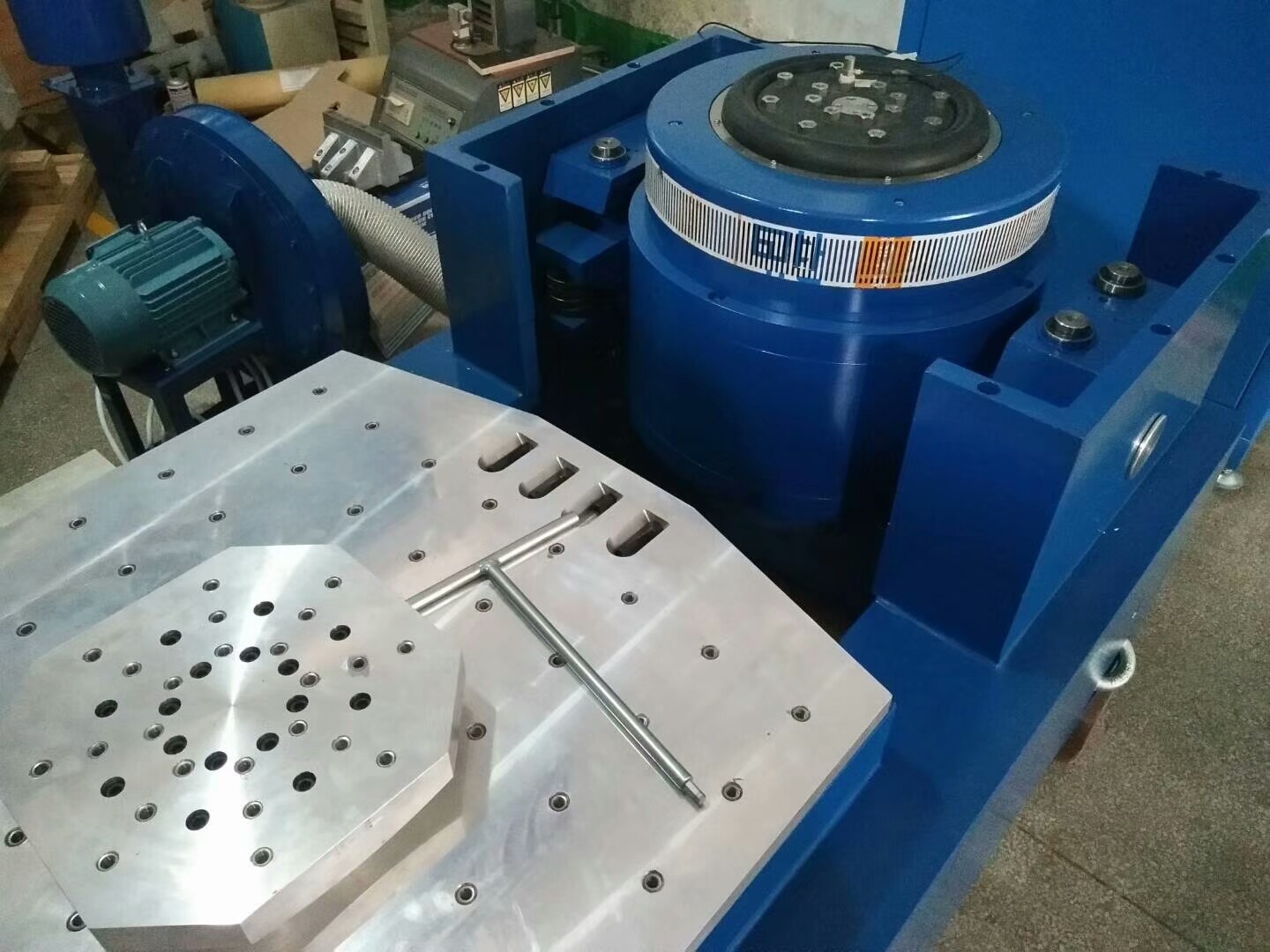

- Ława pozioma i ława wibracyjna są typu integralnego, o doskonałej konstrukcji i wygodne w instalacji i regulacji.
- Tor ciśnienia statycznego, w kształcie litery V, z możliwością odporności na pochyłość i obciążenie mimośrodowe.
- Wbudowana pompa olejowa, dobra konstrukcja i łatwa obsługa.
| Model | Rozmiar ławy (mm) | Zakres częstotliwości (Hz) | Waga części ruchomych (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |

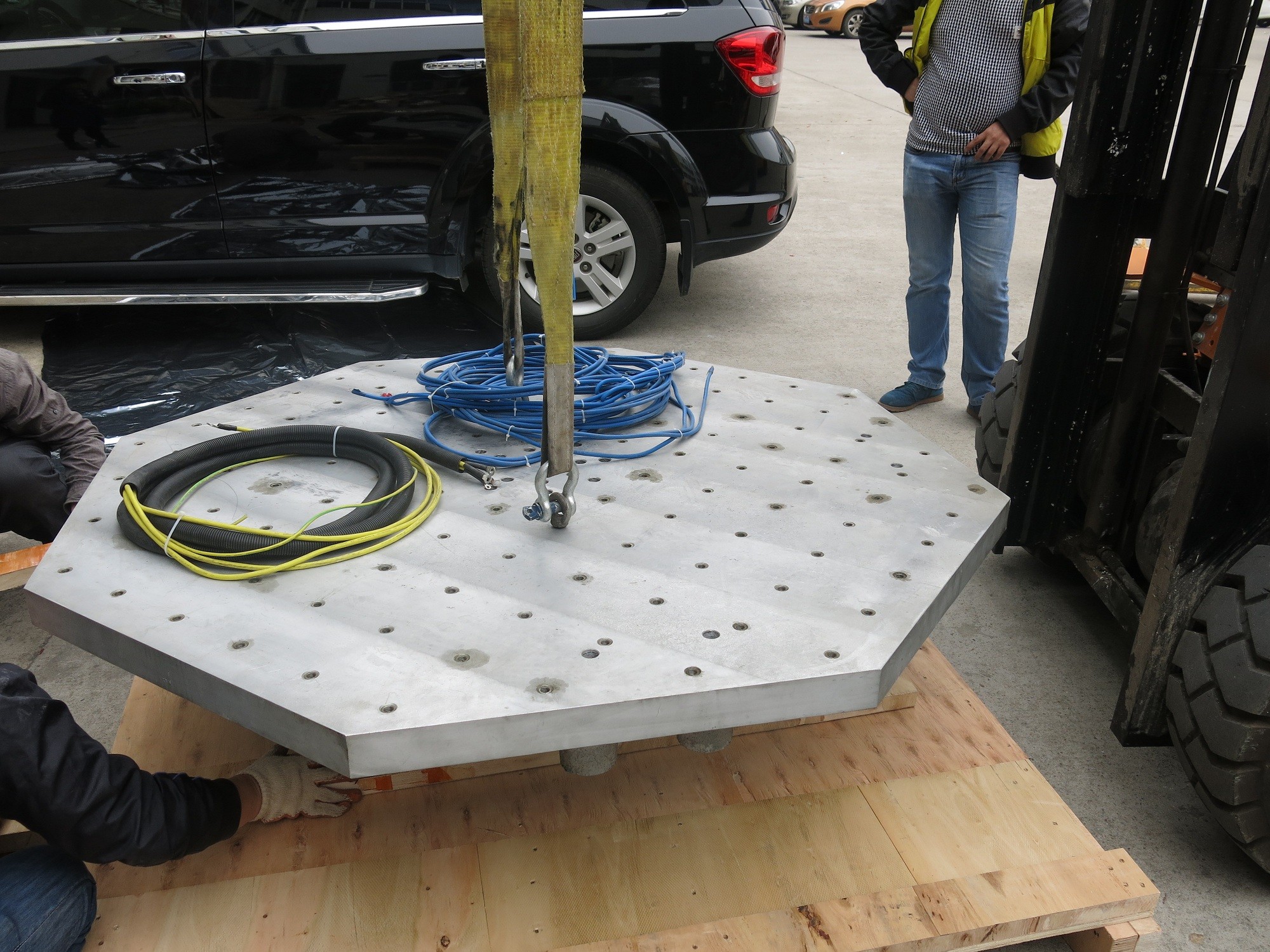

Pionowa rozszerzona ława VT i dedykowane zaciski są precyzyjnie obliczone i starannie zaprojektowane, aby zapewnić klientowi najlepszą wydajność dzięki doskonałej konstrukcji, wysokiej jakości materiałom i wykonaniu.
| Model | Waga (kg) | Maks. Częstotliwość (Hz) | Rozmiar ławy |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Okłągła ława) | 220 | 350 | Φ1200 |
