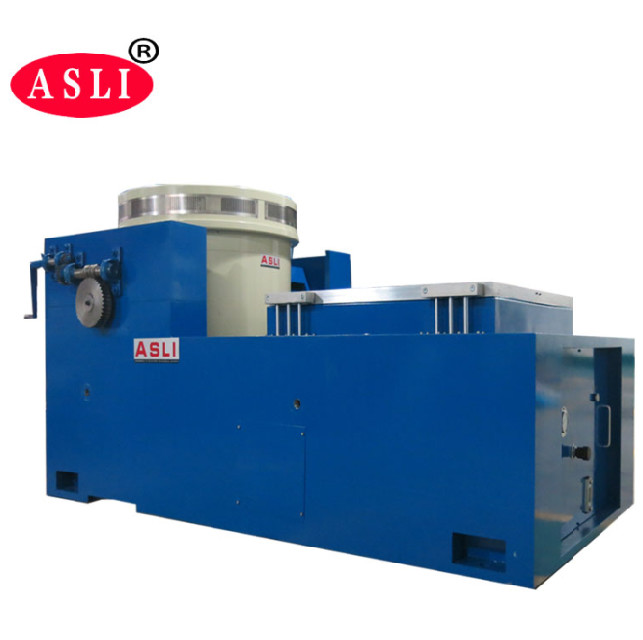

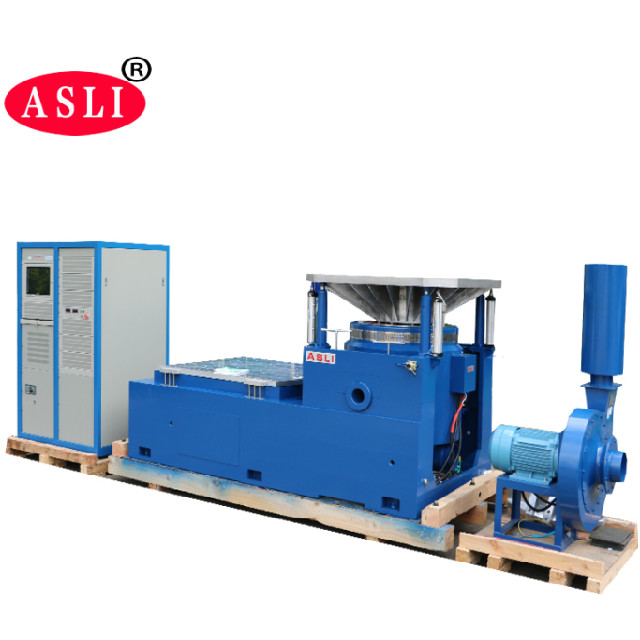

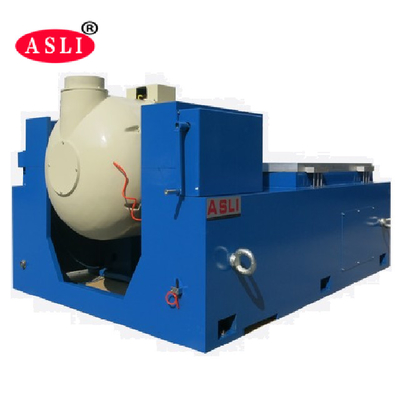

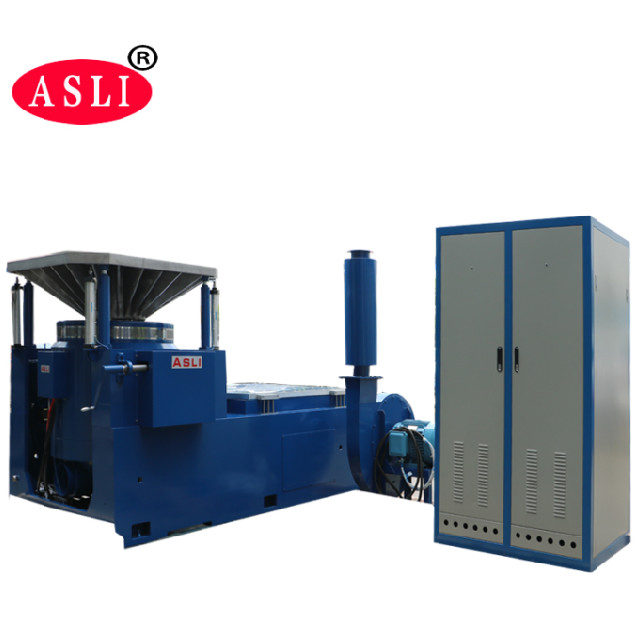

System wibracyjny elektrodynamiczny z programowaniem losowym, sinusoidalnym i udarowym
Zastosowanie:
Jesteśmy producentem elektrodynamicznych testerów wibracji wysokiej częstotliwości / testerów zmęczeniowych wibracyjnych wysokiej częstotliwości, które wykorzystują 'strukturę podwójnego obwodu magnetycznego', 'samogenerujące się okręgi działania szkieletu', 'Wsparcie powietrzne' oraz 'łożyska rolkowe i prowadnice liniowe', 'izolację przegubową' zaawansowaną nowoczesną technologię i technologię specjalną, mogą być wykonywane w testach wibracji sinusoidalnych w osiach X, Y, Z oraz testach wibracji losowych szerokopasmowych, które mają być wykonane przez klasyczne (pół-sinusoidalne, trapezoidalne, piłokształtne) impulsy i testy widma odpowiedzi na wstrząsy. Produkty te są szeroko stosowane w obronie narodowej, broni, lotnictwie, kosmonautyce, komunikacji, elektronice, urządzeniach elektrycznych, komunikacji, sprzęcie AGD i innych dziedzinach.
Cechy testera zmęczeniowego wibracyjnego wysokiej częstotliwości:
1. Dobrze zaprojektowany szkielet koła dynamicznego, z wyższą częstotliwością rezonansową osiową.
2. Dwa obwody magnetyczne, mały upływ strumienia magnetycznego, zwarta struktura i racjonalna.
3. Łożyska rolkowe wahacza proste i zorientowane na import, sztywność ciała kompozytowego, zdolność do obciążenia mimośrodowego.
4. Fundament izolacji przegubowej dedykowany do stosowania hormonów, wygoda instalacji mobilnej.
5. Zaawansowana technologia poruszania się wokół systemu, aby zapewnić wysoką niezawodność koła dynamicznego.
6. Nowa konstrukcja kanału i zwiększenie efektu chłodzenia.
7. Sztywność statyczna, sztywność dynamiczna łożyska mały balon, zwiększając pojemność stołu wibracyjnego, poprawiając wydajność niskiej częstotliwości.
Parametry techniczne elektrodynamicznego testera wibracji wysokiej częstotliwości:
| Model |
Znamionowa sinusoida Siła (N) |
Znamionowa losowa Siła (N) |
Częstotliwość Zakres (Hz) |
Znamionowe przyspieszenie (m/s2) | Prędkość znamionowa (m/s) |
Znamionowe przemieszczenie (p-p)mm |
Maks. Obciążenie (kg) | cewka ruchoma (kg) |
Wymiar Cewka ruchoma (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

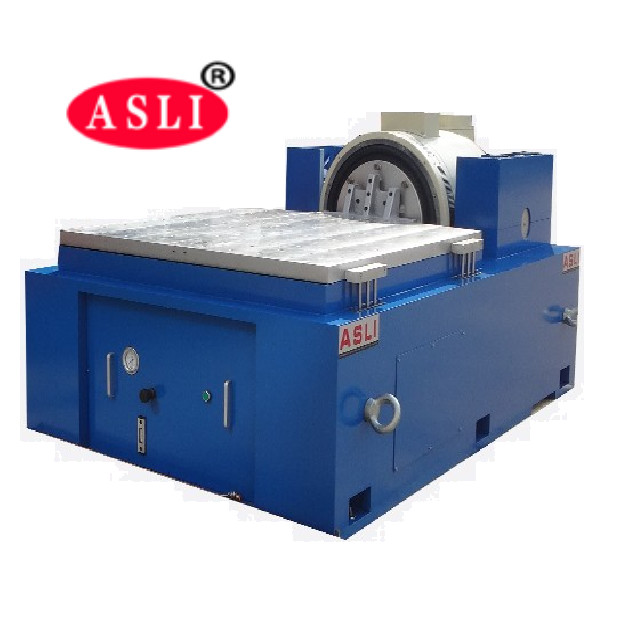

Cechy podstawy poziomej:
1. Wewnątrz małej ławki załadunkowej, aby uzyskać wyższe przyspieszenie i częstotliwość pracy, aby poprawić nośność i wydajność całej ławki maszyny.
2. Ławka pozioma i ławka wibracyjna są typu integralnego, o doskonałej strukturze, wygodne w instalacji i regulacji.
3. Tor ciśnienia statycznego, w kształcie V, o odporności na nachylenie i odporności na obciążenie boczne.
Wbudowana pompa olejowa, dobra struktura i łatwa obsługa.
Parametry techniczne ekspandera poziomego:
| Model | Rozmiar ławki (mm) | Zakres częstotliwości (Hz) | Waga części ruchomych (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
Cechy rozszerzonej ławki pionowej:
VT pionowa rozszerzona ławka i określone zaciski, precyzyjnie obliczone, dopracowany projekt, aby zapewnić klientowi uzyskanie najlepszej wydajności zgodnie z doskonałą strukturą, wysokiej jakości materiałem
i wykonaniem.
Parametry techniczne ekspandera pionowego:
| Model | Waga (kg) | Maks. Częstotliwość (Hz) | Rozmiar ławki |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Okrągła ławka) | 220 | 350 | Φ1200 |
Jeśli masz jakieś pytania dotyczące Elektrodynamicznej maszyny do testowania mechanicznego Tester zmęczeniowy wibracyjny wysokiej częstotliwości, skontaktuj się ze mną.
