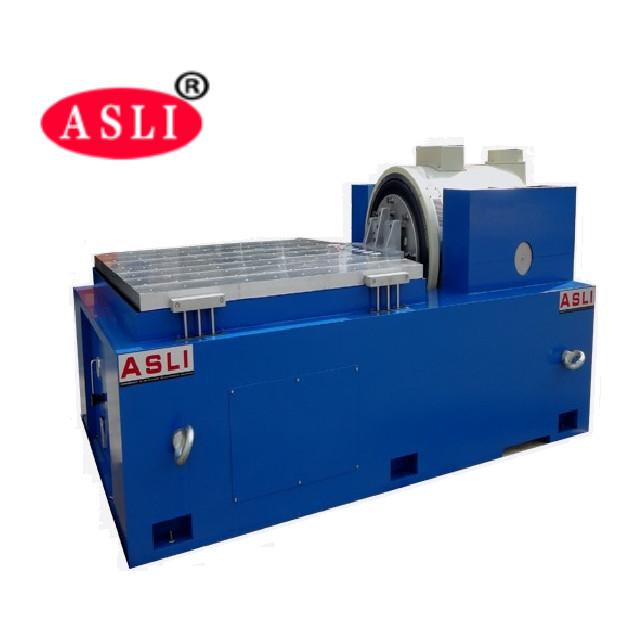

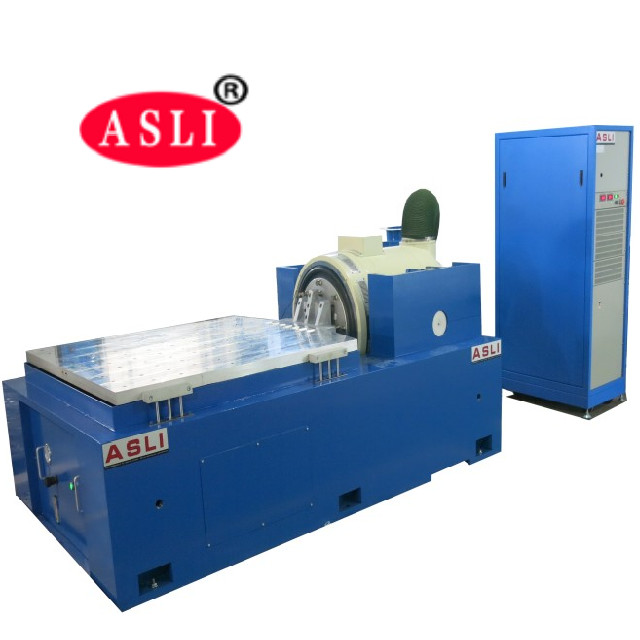

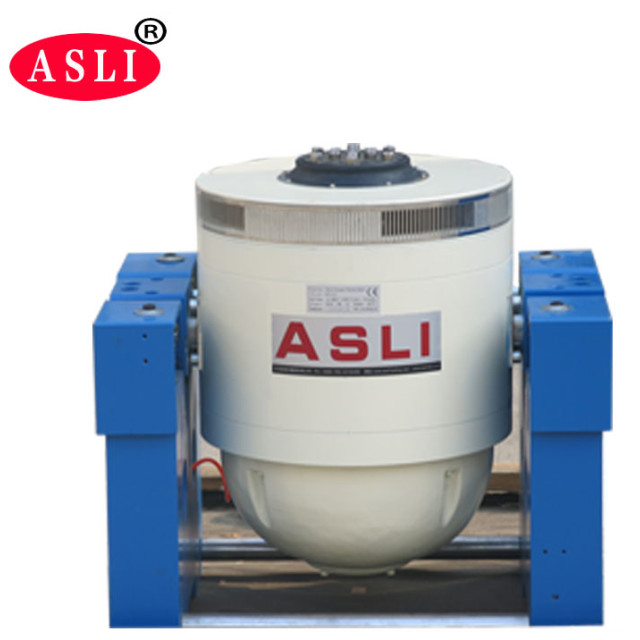

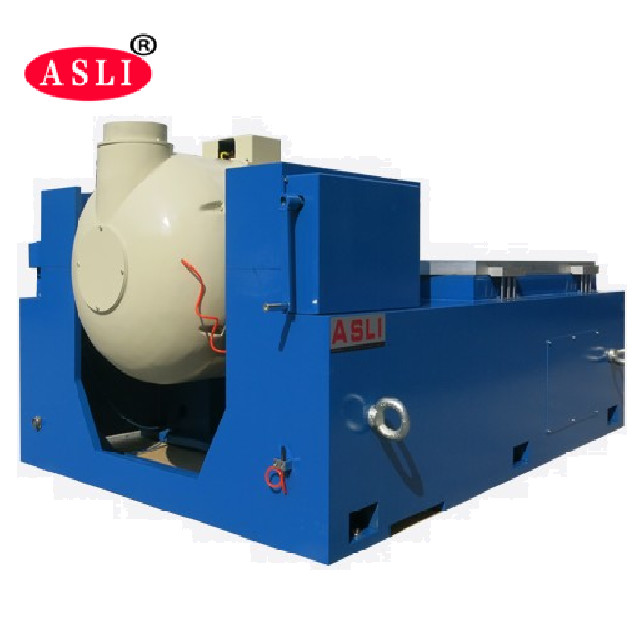

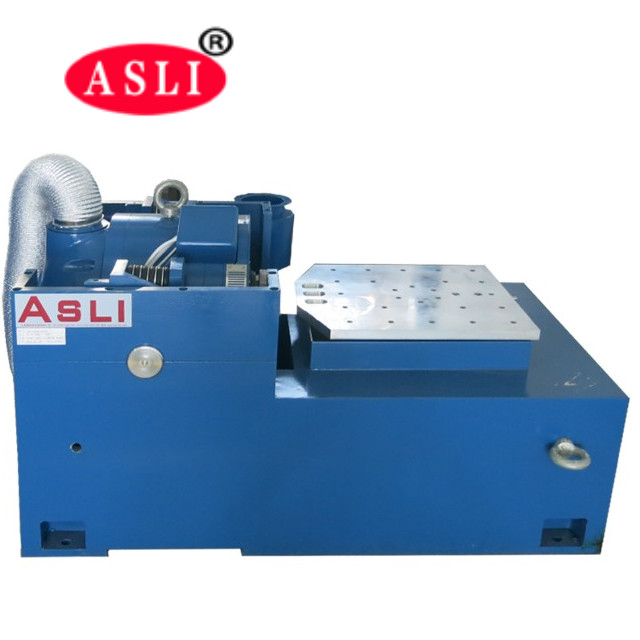

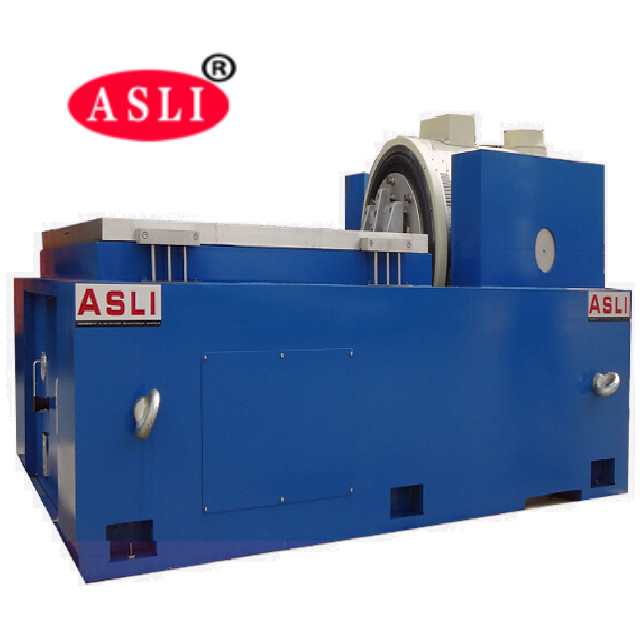

Elektrodynamiczna wytrząsarka wibracyjna o obciążeniu 300 kg, tabela IEC 60068-2-64
Product Details
| siła sinusoidalna: | 20000n | Prędkość: | 1,8 m/s |
|---|---|---|---|
| Przemieszczenie: | 51 mm | Częstotliwość: | 3 ~ 2000 Hz |
| załadunek: | 300 kg | Przyśpieszenie: | 100G |
| armatura: | 320 mm | ||
| Podkreślić |
Elektrodynamiczna wytrząsarka wibracyjna IEC 60068-2-64,stół wibracyjny IEC 60068-2-64,obciążenie 300 kg Tabela wibratora |
||
Product Description
Pobierz: Maszyna do badania temperatury drgań THV-Volume (PDF)
High-frequency Vertical & Horizontal Generator Electromagnetic Vibration Shaker for Semiconductor applications are used to evaluate resonant frequencies of product and package designs and simulate the random vibration that occurs in the distribution or in-use environmentMaszyna jest prosta w obsłudze i może wykonywać szeroki zakres testów wibracji zgodnie z wymaganiami rządowymi, przemysłowymi i korporacyjnymi.
- Połączona konstrukcja komory badawczej i układu chłodniczego o kompaktowej i eleganckiej konstrukcji; niezależna konsola.
- Wygodna obsługa; oryginalna jednostka kompresora chłodniczego i jego główne akcesoria importowane z zagranicy.
- Importowany kontroler LCD z kolorowym ekranem dotykowym zdolny do automatycznego sterowania programami temperatury i wilgotności.
- W celu spełnienia wyjątkowych wymagań klientów użytkownicy mogą wybierać spośród różnych modeli próbek drgań, aby zapewnić dobrą wydajność chłodzenia.
- System uszczelniający ciepło i powietrze - ta ławka wibracyjna posiada również niezwykły efekt urządzeń do badań niezawodności drgań mechanicznych i wibracji wstrząsowych.
| Model | THV-408 ((A~F) |
|---|---|
| Wymiar wewnętrzny | W 600 × H850 × D800 (mm) |
| Wymiar zewnętrzny | W850 × H1950 × D2100 (mm) |
| Zakres temperatury | Niska temperatura: (A: 25oC; B: 0oC; C: -20oC; D: -40oC; E: -60oC; F: -70oC) Wysoka temperatura: 100oC (150oC) |
| Zakres wilgotności | 20%~98% R.H. (10%~98% R.H. / 5%~98% R.H. jest specjalnym warunkiem opcjonalnym, wymaga odwilżacza) |
| Dokładność analityczna / jednolitość rozkładu temperatury i wilgotności | 00,1% RH / ± 2,0oC; ± 3,0% RH |
| Dokładność kontroli temperatury i wilgotności | ±0,5oC; ±2,5% RH |
| Wzrost / spadek temperatury | Wzrost temperatury około 0,1 do 3,0 °C/min / spadek temperatury około 0,1 do 1,5 °C/min; (Szybkość spadania Min. 1,5oC/min jest specjalnym warunkiem fakultatywnym) |
| Materiały wewnętrzne i zewnętrzne | Materiał pudełka wewnętrznego jest ze stali nierdzewnej SUS 304#; pudełko zewnętrzne jest ze stali nierdzewnej lub ze stali walcowanej na zimno SEE z powlekaniem farbą. |
| Materiał izolacyjny | Odporny na wysoką temperaturę, wysoką gęstość, chloroformat, pianki etyloacetowe. |
| System chłodzenia | Chłodzenie wiatrem lub wodą / kompresor z pojedynczym segmentem (-40oC, kompresor z podwójnym segmentem -70oC) |
| Urządzenia ochronne | Przełącznik bez bezpieczników, przełącznik ochrony przed przeciążeniem kompresora, przełącznik ochrony płynu chłodniczego wysokiego i niskiego napięcia, przełącznik ochrony przed nadmiernym wilgotnością i nadmierną temperaturą, bezpieczniki, system ostrzegania o awarii,ochrona ostrzegawcza przed krótkim przechowywaniem wody. |
| Akcesoria opcjonalne | Wewnętrzne drzwi z otworem operacyjnym (opcjonalnie), rejestrator (opcjonalnie), oczyszczacz wody, odwilżacz. |
| Wyposażenie do badań drgań | Wybierz odpowiednie stanowisko testowe wibracji zgodnie z warunkami testowymi klienta; w odniesieniu do parametrów technicznych, proszę wziąć za odniesienie parametry Electrodynamics Type Vibration Tester w tym katalogu. |
| Władza | AC380V 3 fazy 5 linii, 50/60HZ |
| Model | Siła sinus nominalna (N) | Wskaźnik siły losowej (N) | Zakres częstotliwości (Hz) | Poziom przyspieszenia (m/s2) | Prędkość nominalna (m/s) | Przesunięcie znamionowe (p-p) mm | Maks. ładunek (kg) | Węzeł ruchowy (kg) | Wymiar przesuwanej cewki (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ‰ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ‰ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- Dobrze zaprojektowany, dynamiczny kołowy szkielet, z wyższą częstotliwością rezonancji osiowej.
- Dwu-magnetyczny obwód, małe wycieki strumienia magnetycznego, kompaktowa konstrukcja i racjonalny projekt.
- Rocker Rod łożyska rolkowe proste i zorientowane na import składowe, orientacja sztywności ciała, ekscentryczna zdolność obciążeniowa.
- Trunnion izolacja fundacja poświęcona wykorzystaniu hormonów, instalacja mobilnej wygody.
- Zaawansowana technologia porusza się wokół systemu, aby zapewnić dynamiczny krąg wysokiej niezawodności.
- Nowa konstrukcja kanału i lepszy efekt chłodzenia.
- Sztatyczna sztywność, dynamiczna sztywność łożyska małego balonu, podnoszenie mocy łożyska stołu wibracyjnego, poprawa wydajności niskiej częstotliwości.
