sprzęt do badań drgań ES-10.pdf

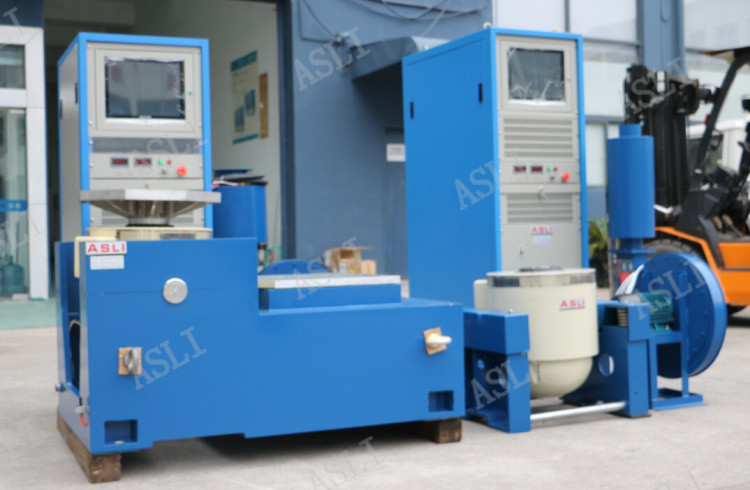

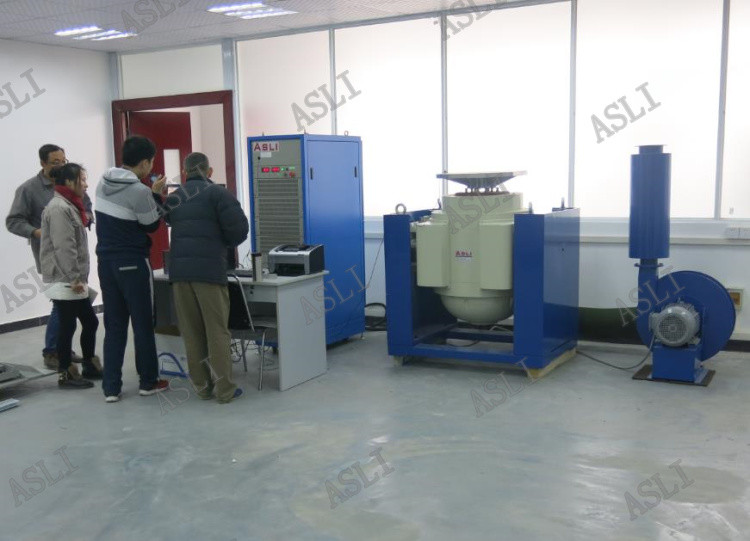

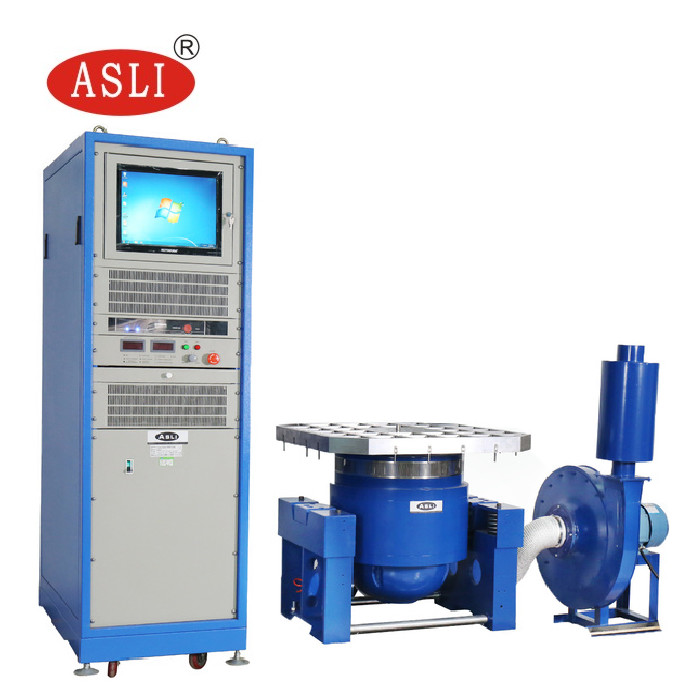

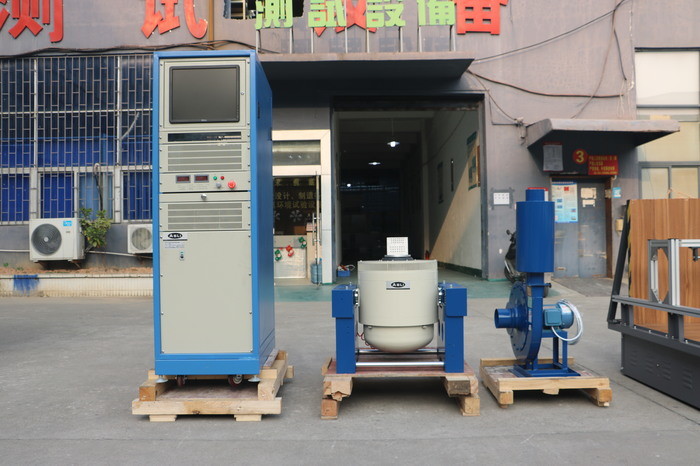

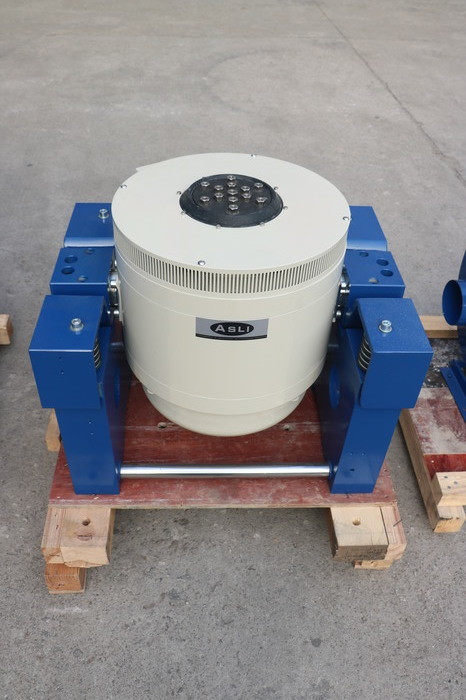

Producent Uniwersalny wysokofrekwencyjny elektrodynamiczny tester drgań ze stołem ślizgowym
Wymagania dotyczące badań:
1. IEC 62133
2. UL1642
3. UN38.3
4. GB31241
5. MIL STD 810G
6. MIL STD 810F
7. IEC 60068-2-5
parametry techniczne:
| Model | Poziom nominalny | Wyniki oceny | Częstotliwość | Poziom przyspieszenia (m/s)2) | Prędkość znamionowa ((m/s) | Nominalne przesunięcie | Maks. ładunek (kg) | przemieszczająca się cewka ((Kg) | Wymiar Ruchowa cewka ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Charakterystyka:

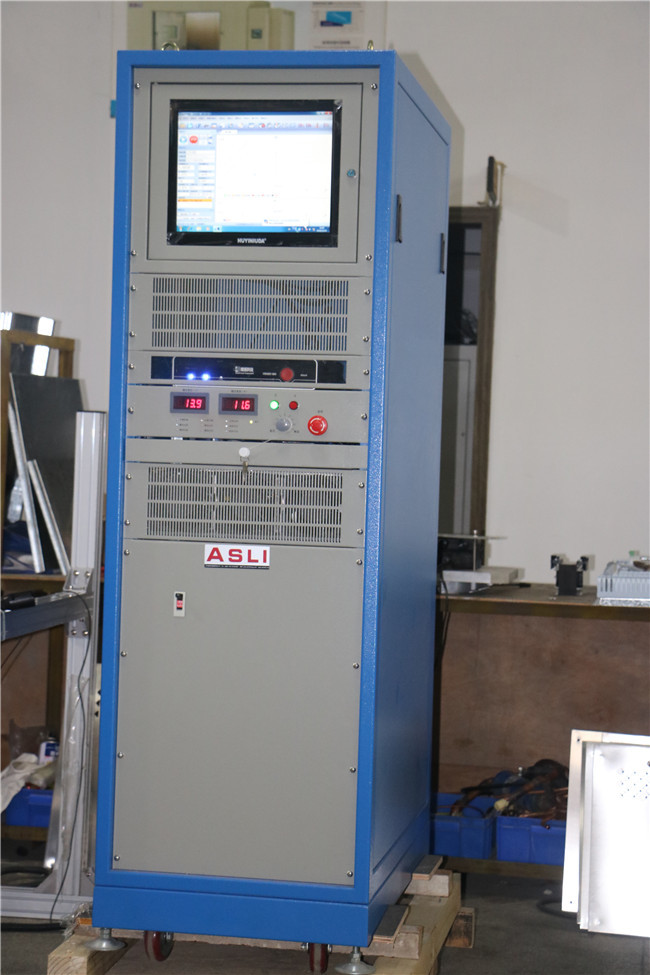

1. Ustawienie: chińskie i angielskie menu, obsługa komputerowa, wykorzystanie specjalistycznych systemów monitorowania i sterowania, dane z całego procesu mogą być przekazywane i wywożone.
2Funkcje wyświetlania: dynamiczny wyświetlacz krzywych testowych, wielodanowy, na liczbę danych.
3. rejestrator krzywej: rejestracja danych testowych w czasie rzeczywistym, dane testowe automatycznie, wyniki badań mogą być przechowywane, drukowane.
parametry techniczne rozszerzacza poziomego:
| Model | Rozmiar ławki (mm) | Zakres częstotliwości (Hz) | Masa ruchomych części (kg) |
| LT0303 | 300×300×22 300×300×26 300 × 300 × 30 | 5-1000 5-1500 5-2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400 × 400 × 30 | 5-l000 5-1400 5-2000 | 11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 | 5-1000 5-1500 5-2000 | 19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 | 5-1000 5-1200 5-2000 | 27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 | 5-800 5-1000 5-1500 | 36.8 44.2 52 |
Universal High Frequency Electrodynamics Vibration Tester może być wykonywany w trójosiowych testach drgań sinusoidalnych X, Y, Z i szerokopasmowych testach drgań losowych,do uzupełnienia przez klasyczny (pół - sinus), trapezoidalny, falę zęba piły) impulsów i reakcji na wstrząsy.urządzenia elektryczne, komunikacji, sprzętu domowego i innych dziedzin.
Jeśli potrzebujesz więcej informacji o wibracjach, nie wahaj się skontaktować z nami.
