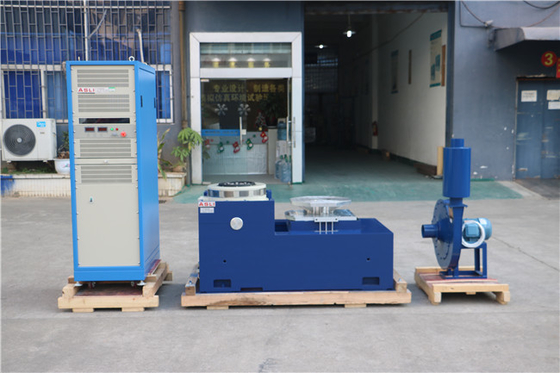

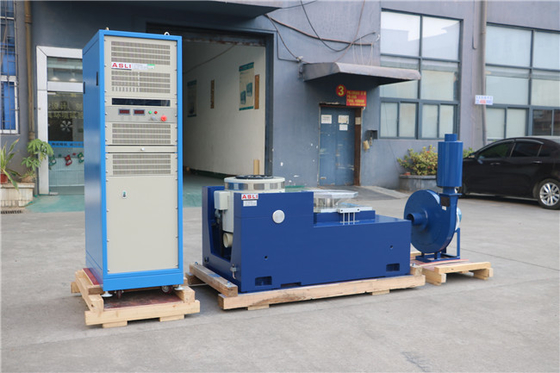

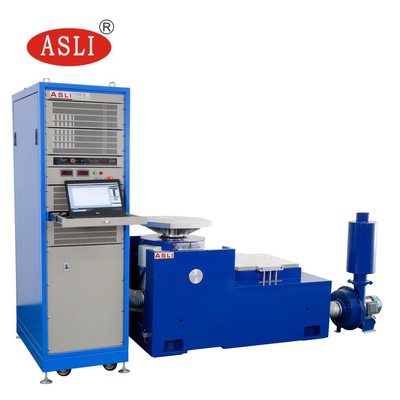

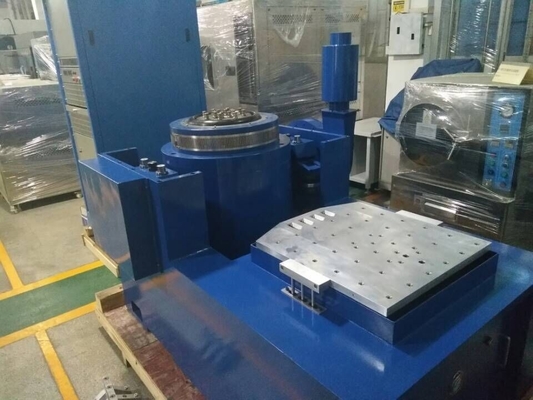

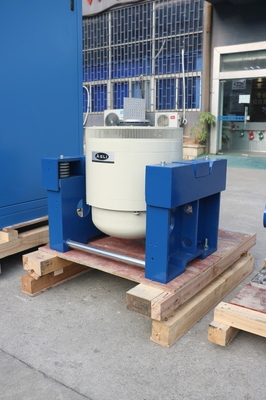

UN 38.3 IEC 62133 Standardowe silniki elektrodynamiczne o wysokim przyspieszeniu do badań ogniw baterii
System testowania drgań jest głównie stosowany do testowania środowiska drgań i wstrząsów produktów, badania przesiewania stresu środowiskowego, badania niezawodności.
Elektromagnetyczny tester drgań całkowicie zgodny ze standardowym projektem badania związanego z baterią, symulacji, w określonych warunkach badania drgań baterii,akumulator lub zestaw akumulatorów jest zamocowany na stole wibracyjnym, zgodnie z przewidzianą częstotliwością, przyspieszeniem i trybem przemieszczania wzdłuż próbki baterii wibracja trzech wzajemnie prostopadłych kierunków pomiaru baterii nie powinna wyciekać,Nie trać serca., nie złamane, bez pożaru i eksplozji.
Parametry techniczne:
Model |
Poziom nominalny Siła (N) |
Wyniki oceny Siła (N) |
Częstotliwość Zakres (Hz) |
Poziom przyspieszenia (m/s)2) | Prędkość znamionowa ((m/s) |
Nominalne przesunięcie (p-p) mm |
Maks. ładunek (kg) | przemieszczająca się cewka ((Kg) |
Wymiar Ruchowa cewka ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
Standardy badań:
GB/T 31486-2015
UL 1642:2012 < Norma dla baterii litowych >
UL 2054: 2012 < Akumulatory do użytku domowego i handlowego>
UN38.3 ((2012)
IEC62133-2:2017 < Wymogi bezpieczeństwa dla przenośnych uszczelnionych ogniw wtórnych oraz dla z nich wykonanych baterii do stosowania w przenośnych zastosowaniach - Część 2: Układy litowe >
IEC 62281: 2004
IEC 60086: 2007
Badania drgań mają bardzo szeroki zakres zastosowań, od płyt obwodowych, akumulatorów, samolotów, statków, rakiet, pocisków, samochodów i urządzeń gospodarstwa domowego oraz innych produktów przemysłowych.Jeśli potrzebujesz więcej informacji na tematUN 38.3 IEC 62133 Standard High Acceleration Electrodynamic Shakers for Battery Cell Test, proszę nie wahaj się przesłać swoje zapytania.
