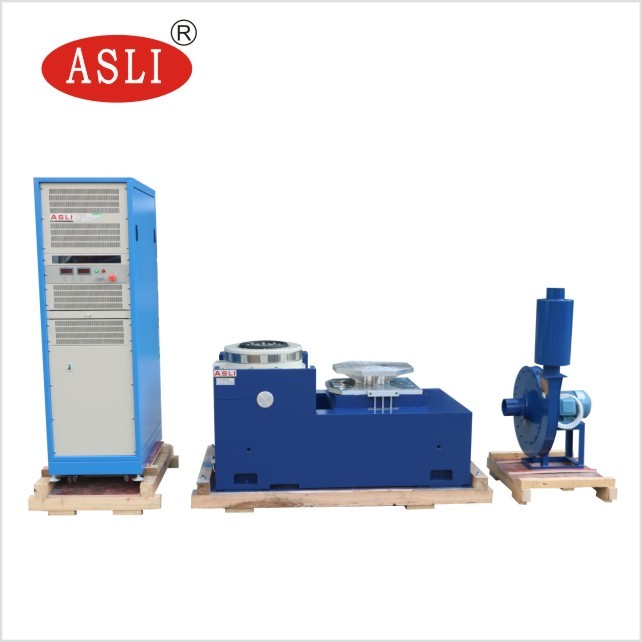

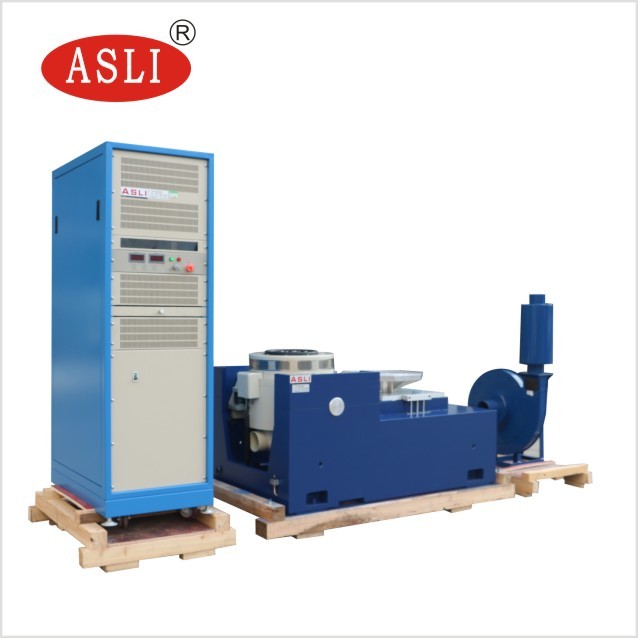

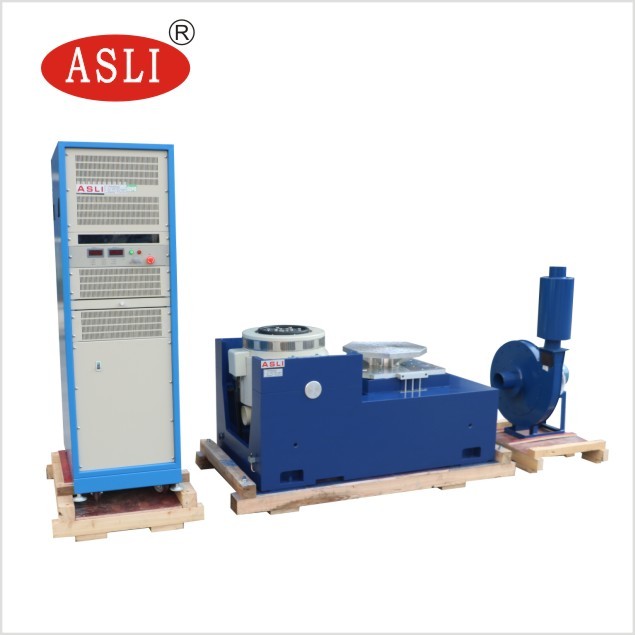

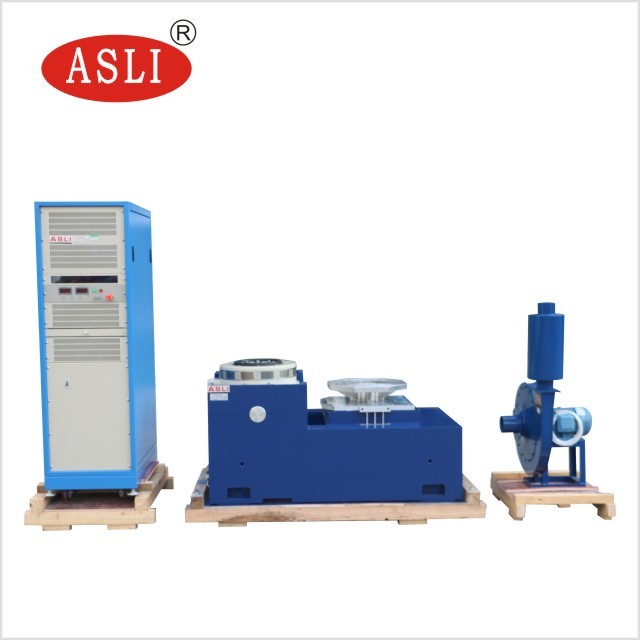

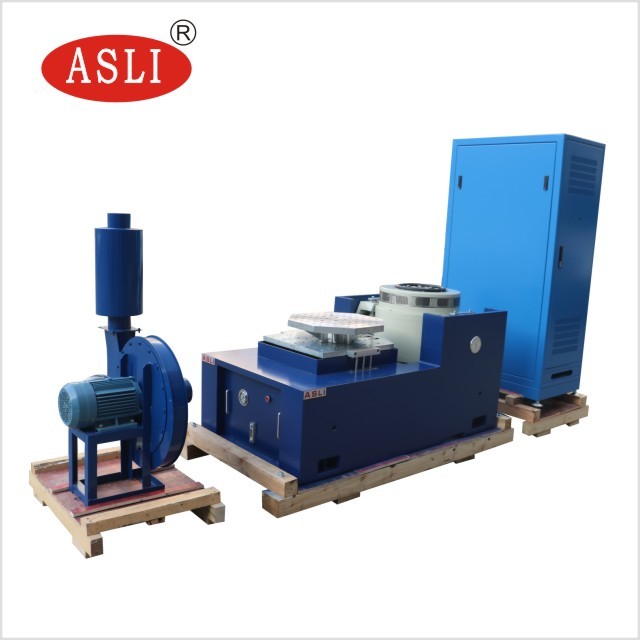

ISTA 6-Amazon Random Vibration Test Machine z pionowym i poziomym stołem ślizgowym
Parametry techniczne elektrodynamicznych wstrząsaczy:
| Model | Poziom nominalny Siła (N) |
Wyniki oceny Siła (N) |
Częstotliwość Zakres (Hz) |
Prędkość znamionowa ((m/s) | Narysowana wymiana (p-p) mm |
Maks. ładunek (kg) | przemieszczająca się cewka (Kg) | Wymiar Ruchowa cewka ((mm) |
| ES-10 | 10000 | 10000 | 3-3000 | 1.8 | 51 | 270 | 14 | Φ240 |
Wniosek o elektrodynamiczny wstrząsacz cena:
Jesteśmy producentem produktów z serii wibracji elektrycznych, przyjęliśmy "dwukrotną strukturę obwodu magnetycznego", "samogenerowane koła akcji szkieletu","Współczynnik wsparcia w powietrzu" oraz "łóżka rolkowe i kierowanie liniowe""Izolacja trunnion" zaawansowana nowoczesna technologia
i specjalnej technologii, można wykonać w X, Y, Z trójosiowych próbach drgań sinusobowych i szerokopasmowych próbach drgań losowych, które mają zostać zakończone
przez klasyczne (pół-sinusowe, trapezoidalne, falę zęba piłowego) badania spektrum impulsu i reakcji uderzeniowej.
w dziedzinie obrony narodowej, broni, lotnictwa, lotnictwa kosmicznego, komunikacji, elektroniki, urządzeń elektrycznych, komunikacji,
urządzenia gospodarstwa domowego i inne dziedziny.
Badanie wstrząsowe półfal sinusówWłaściwości:
1Dobrze zaprojektowany dynamiczny kołowy szkielet, z wyższą częstotliwością rezonancji osiowej.
2Dwu-magnetyczny obwód, niski wyciek strumienia magnetycznego, kompaktowa konstrukcja i racjonalna.
3. łożyska rolkowe rocker rod proste i zorientowane na przywóz składowe, orientacja sztywności ciała, ekscentryczna zdolność do obciążenia.
4- Trunnion izolacja podstawy dedykowane do stosowania hormonów, instalacja komfortu mobilnego.
5Zaawansowana technologia porusza się po całym systemie, zapewniając wysoką niezawodność.
6Nowy projekt kanału i poprawa efektu chłodzenia.
7. sztywność statyczna, dynamiczna sztywność noszącego mały balon, podnosząc pojemność stołu wibracyjnego, poprawiając wydajność niskiej częstotliwości.
System wibracji ((ES-10))
1 Parametry techniczne przemysłowego elektrodynamicznego wstrząsacza wibracyjnego:
(1) Siła znamionowa: siła sinus 10000N; siła losowa 10000N; siła uderzeniowa 10000N;
(2) Zakres częstotliwości: od 5 Hz do 3500 Hz, stała częstotliwość, przesuwanie do przodu i do tyłu, sinus, losowość, wstrząs
(3) Tryb częstotliwości przesuwania: liniowy, logarytmiczny, przesuwanie do przodu i do tyłu, stała częstotliwość
(4) Czasy częstotliwości przesuwania: od 1 do 32767.
(5) Czas częstotliwości przesuwania: stała częstotliwość/jednorazowe 1-3600 min, można wyświetlać krzywe częstotliwości przesuwania.
(6) Maksymalne przyspieszenie 1000 m/s 2 (bez obciążenia)
(7) Maksymalna prędkość: 1,8 m/s
(8) Maksymalny przemieszczenie: 51 mmp-p (bez obciążenia), podwójny szczyt
(9)Zmieszczenie uderzeniowe: 51 mm
(10)Masę przesuwanej cewki: 14 kg
(11) W kierunku drgań: drgania pionowe +horyzontalne
(12) Fala wibracyjna: sinus, losowość, szok
(13)Prężnica przesuwanej cewki: Φ240 mm
(14) Wymiar systemu drgań ((mm): W1046*H660*D783mm
(15) Masa układu drgań: 900 kg
Wymogi dotyczące urządzenia do badania drgań:
W ramach małej ładowni, aby osiągnąć wyższe przyspieszenie i częstotliwość pracy, aby poprawić zdolność ładowania i wydajność całej maszyny.
Ławka horyzontalna i wibracyjna są typu integralnego, z doskonałą strukturą, wygodną instalacją i regulacją.
Ścieżka ciśnienia statycznego, w kształcie litery V, odporna na nachylenie i obciążenie.
Wbudowana pompa olejowa, dobra konstrukcja i łatwa obsługa.
Wymóg instalacji z maszyną do badania drgań:
(1)Użytkownicy powinni przygotować wózki widłowe i narzędzia przenośne do przenoszenia sprzętu, ponieważ jest on bardzo ciężki.
Drzwi są wystarczająco duże, by wpuścić sprzęt.
(2) Środowisko pracy maszyny powinno znajdować się w temperaturze pokojowej i z dobrą wentylacją.Odległość pomiędzy maszynami
lewy/prawy/z tyłu musi być min. 700 mm, przedni min. 1500 mm.
Pakiet dla silnikowego elektrodynamicznego systemu drgawek:
Najpierw folia PP, a potem 10 mm pianki między maszyną a obudową, a na zewnątrz jest standardowa obudowa z sklejki eksportowej.
