ES-6 wibracyjny sprzęt testowy.pdf

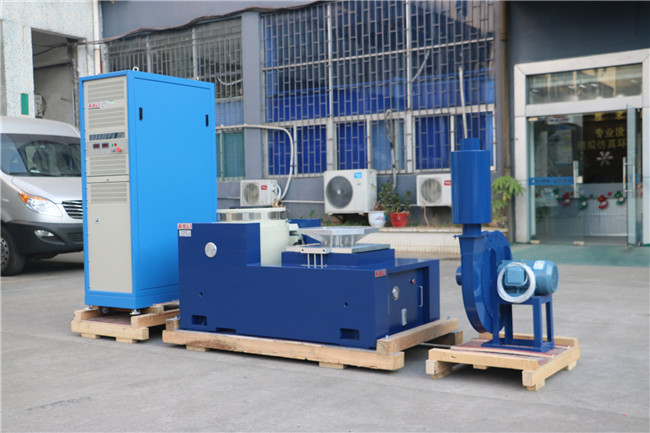

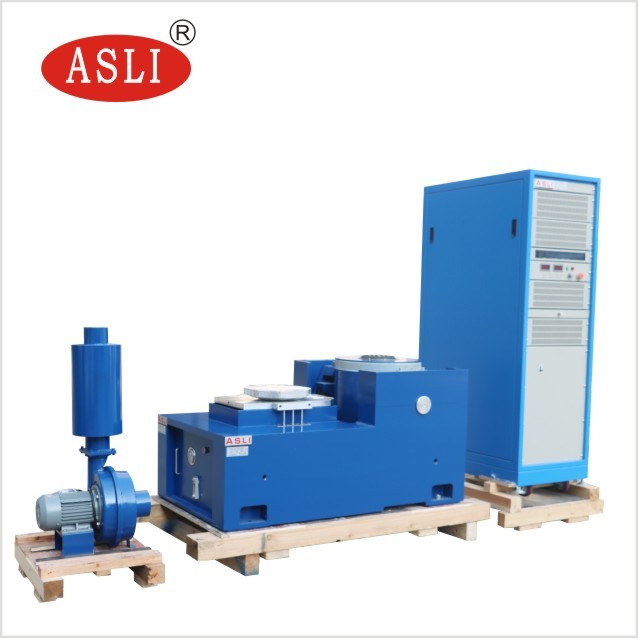

Cyfrowy wzmacniacz sterujący elektromagnetycznym wibratorem do testowania sprzętu laboratoryjnego
Przemieszczenie można dostosować,

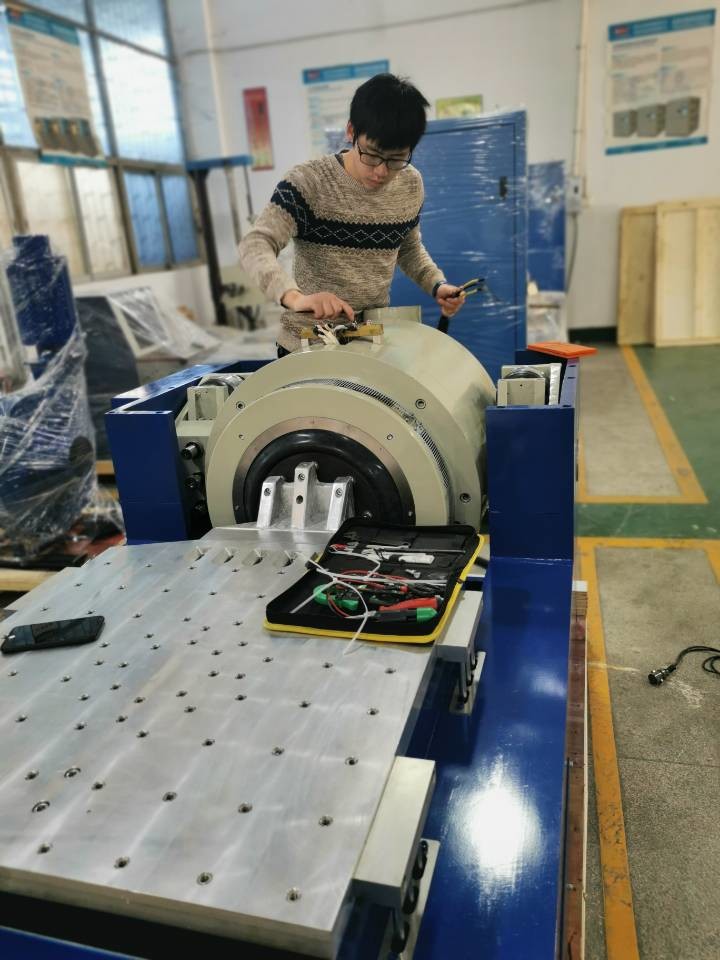

Rozmiar stołu wibracyjnego dobierany jest według rozmiaru próbki,

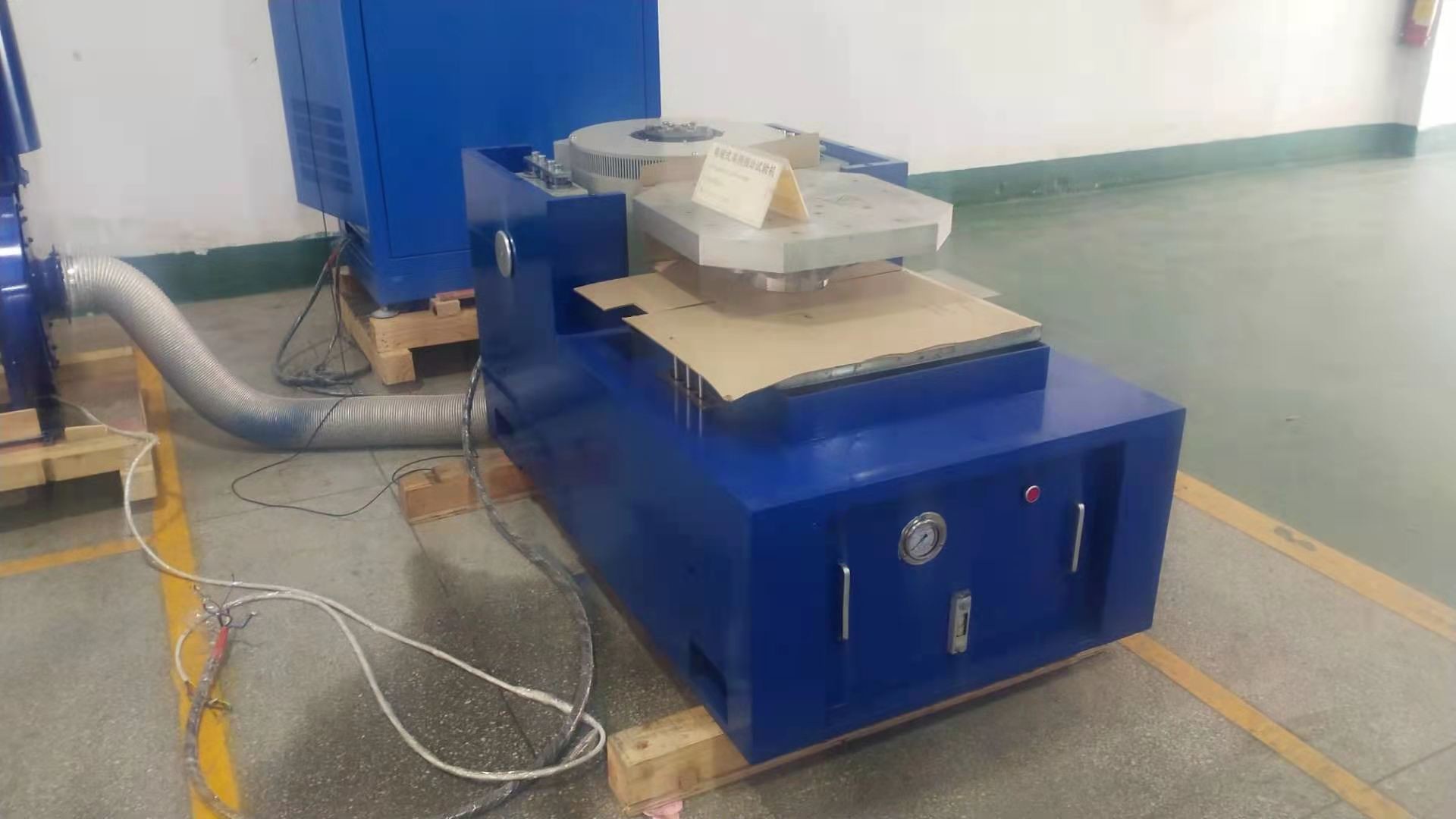

Test wibracyjny dla Laboratorium, części samochodowych, oświetlenia LED, baterii, kabli, opakowań...
Parametry techniczne:
| Model |
Sinusoidalna moc znamionowa Siła (N) |
Losowa moc znamionowa Siła (N) |
Częstotliwość Zakres (Hz) |
Przyspieszenie znamionowe (m/s2) | Prędkość znamionowa (m/s) |
Przemieszczenie znamionowe (p-p)mm |
Maks. obciążenie (Kg) | cewka ruchoma (Kg) |
Wymiar cewki ruchomej (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
Maksymalny poziom przyspieszenia elektromagnetycznego wibratora jest określony przez maksymalny prąd i obciążenie. Przy niskiej częstotliwości, przemieszczenie części ruchomej jest ograniczone, tak że przyspieszenie nie osiągnie wysokiego poziomu. Częstotliwość rezonansowa elementu ruchomego jest ustawiona wyżej niż górna granica zakresu częstotliwości.
Wydajność generatora wibracji można odzwierciedlić na wykresie przedstawiającym maksymalne przyspieszenie przy różnych częstotliwościach. Używając wykresu log-log, ograniczenie przemieszczenia można wyrazić jako linię prostą o nachyleniu 6 dB/oktawę.

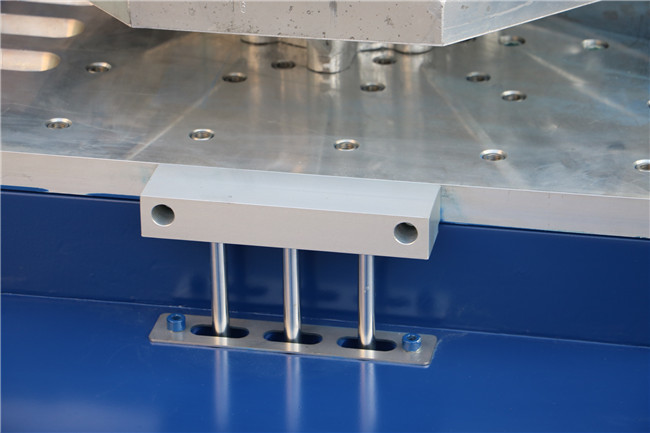

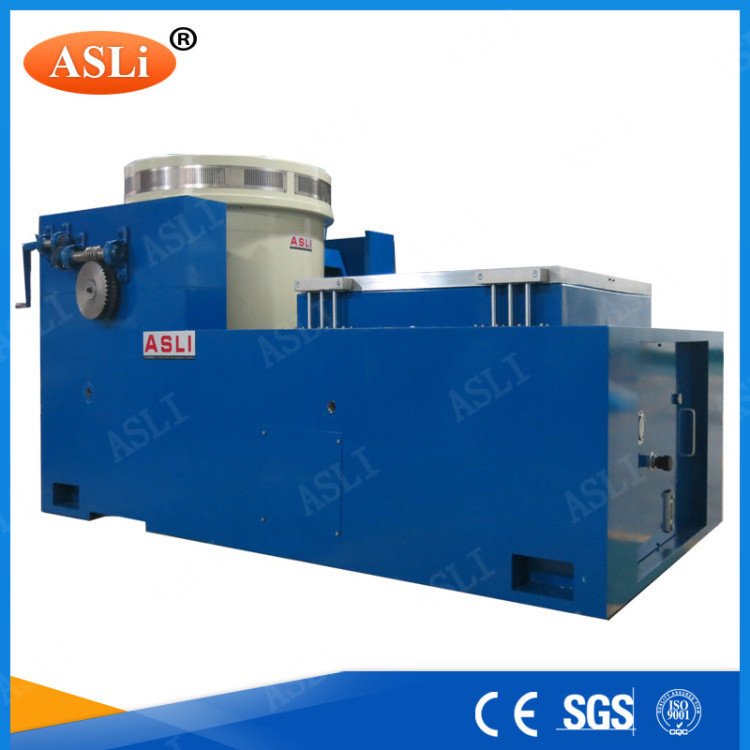

parametry techniczne wzmacniacza pionowego:
| Model | Waga (kg) | Maks. Częstotliwość (Hz) | Rozmiar stołu |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Okrągły stół) | 220 | 350 | Φ1200 |
Jeśli chcesz dowiedzieć się więcej o sprzęcie do testowania wibracji elektromagnetycznych, nie wahaj się wysłać zapytania, po czym możemy udzielić dalszego wsparcia.
