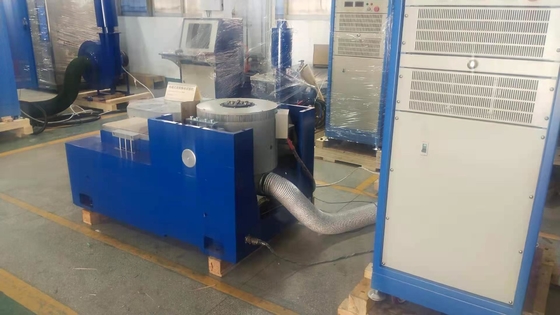

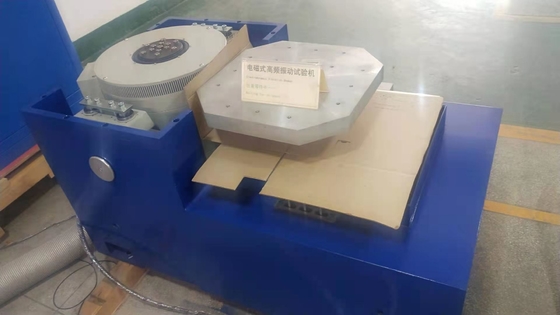

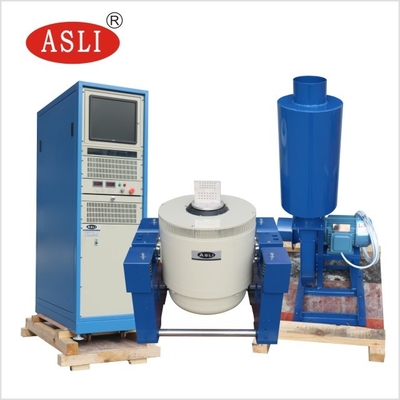

Symulacja transportu Wysokiej częstotliwości elektrodynamiki Typ testowania drgań dla kartonu
System testowania drgań jest głównie stosowany do testowania środowiska drgań i wstrząsów produktów, badania przesiewania stresu środowiskowego, badania niezawodności.
Elektromagnetyczny tester wibracji całkowicie zgodnie ze standardowym projektem badania związanego z baterią, symulacji, w określonych warunkach badania wibracji baterii,akumulator lub zestaw akumulatorów jest mocowany na stole wibracyjnym, zgodnie z przewidzianą częstotliwością, akceleracją i trybem przemieszczania wzdłuż wibracji próbki baterii w trzech wzajemnie prostopadłych kierunkach, zmierzona bateria nie powinna wyciekać,Nie trać serca., nie złamane, bez pożaru i eksplozji.
Badania wibracyjne mają bardzo szeroki zakres zastosowań, od płyt obwodowych, akumulatorów, samolotów, statków, rakiet, pocisków, samochodów i urządzeń gospodarstwa domowego oraz innych produktów przemysłowych.
Parametry techniczne:
Model |
Poziom nominalny Siła (N) |
Wyniki oceny Siła (N) |
Częstotliwość Zakres (Hz) |
Poziom przyspieszenia (m/s)2) | Prędkość znamionowa ((m/s) |
Nominalne przesunięcie (p-p) mm |
Maks. ładunek (kg) | przemieszczająca się cewka ((Kg) |
Wymiar Ruchowa cewka ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Standardy badań:
GB/T 31486-2015
UL 1642:2012 < Norma dla baterii litowych >
UL 2054: 2012 < Akumulatory do użytku domowego i handlowego>
UN38.3 ((2012)
IEC 62133-2:2017 < Wymogi bezpieczeństwa dla przenośnych uszczelnionych ogniw wtórnych i baterii z nich wykonanych, przeznaczonych do stosowania w przenośnych zastosowaniach - Część 2: systemy litowe >
IEC 62281: 2004
IEC 60086: 2007
