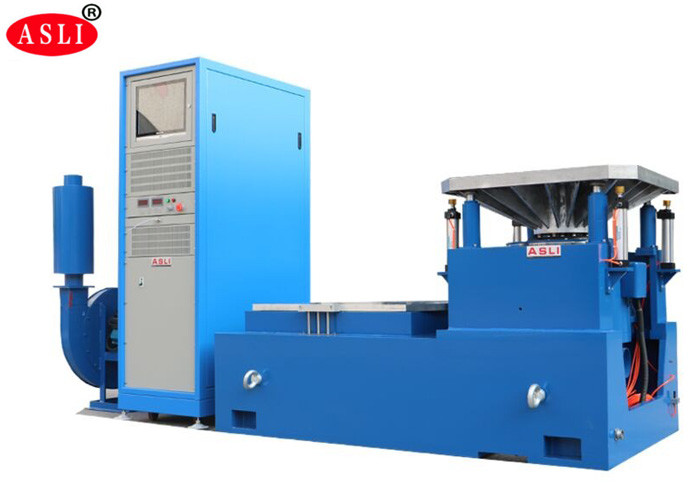

Wysokoczęstotliwościowy elektrodynamiczny wzbudznik drgań do testów wibracyjnych
W przypadku systemu do testów wibracyjnych prosimy o przygotowanie poniższych informacji i przesłanie zapytania – pomożemy dobrać odpowiedni model
Opis próbki
Masa badanej próbki
Wymiary próbki
Profil testu (jeśli jest dostępny)
Maksymalne przyspieszenie w teście
Test w osiach X, Y, Z czy tylko w osi Z
Specyfikacja prezentowanego modelu
| Specyfikacja systemu | |||
| Model systemu: | ES- 20 | ||
| Zakres częstotliwości: | 3~3500 | ||
| Siła znamionowa | Sinus N | 20000 | |
| Losowa N | 20000 | ||
| Udarowa N | 40000 | ||
| Maksymalne przysp. | sinus (m/s2) | 1000 | |
| Losowe (m/s2 rms) | 1000 | ||
| Udar (m/s2) | 2000 | ||
| Maksymalna prędkość | sinus (m/s2) | 1.8 | |
| Udar (m/s2) | 1.8 | ||
| Maksymalne przemieszczenie | Maksymalny skok mm (p-p) |
51 | |
| Cewka ruchoma | 30 kg | ||
| Wymiary cewki ruchomej | Śr. 320 mm | ||
| Maks. obciążenie: | 300 kg | ||
Inne dostępne modele wzbudzników drgań
| Model |
Znamionowa sinus Siła (N) |
Znamionowa losowa Siła (N) |
Częstotliwość Zakres (Hz) |
Znamionowe przyspieszenie (m/s2) | Prędkość znamionowa (m/s) |
Znamionowe przemieszczenie (p-p) mm |
Maks. obciążenie (kg) | cewka ruchoma (kg) |
Wymiary cewki ruchomej (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Przykład drgań dla testów losowych
Cechy:
1. Dobrze zaprojektowany szkielet cewki dynamicznej o wysokiej osiowej częstotliwości rezonansowej.
2. Podwójny obwód magnetyczny, niski upływ strumienia magnetycznego, zwarta i racjonalna konstrukcja.
3. Łożyska wałeczkowe drążka wahliwego, wysoka sztywność prowadzenia, duża odporność na obciążenia mimośrodowe.
4. Izolowana podstawa czopowa zapewniająca redukcję drgań oraz wygodę montażu i przemieszczania.
5. Zaawansowana technologia układu ruchomego zapewniająca wysoką niezawodność cewki dynamicznej.
6. Nowa konstrukcja kanałów wentylacyjnych zwiększająca efektywność chłodzenia.
7. Sztywność statyczna i dynamiczna poduszek nośnych, zwiększona nośność stołu wibracyjnego, lepsza praca przy niskich częstotliwościach.Parametry techniczne poziomego stołu wibracyjnego (testy w osiach X, Y)
Parametry techniczne pionowego stołu wibracyjnego (test w osi Z):

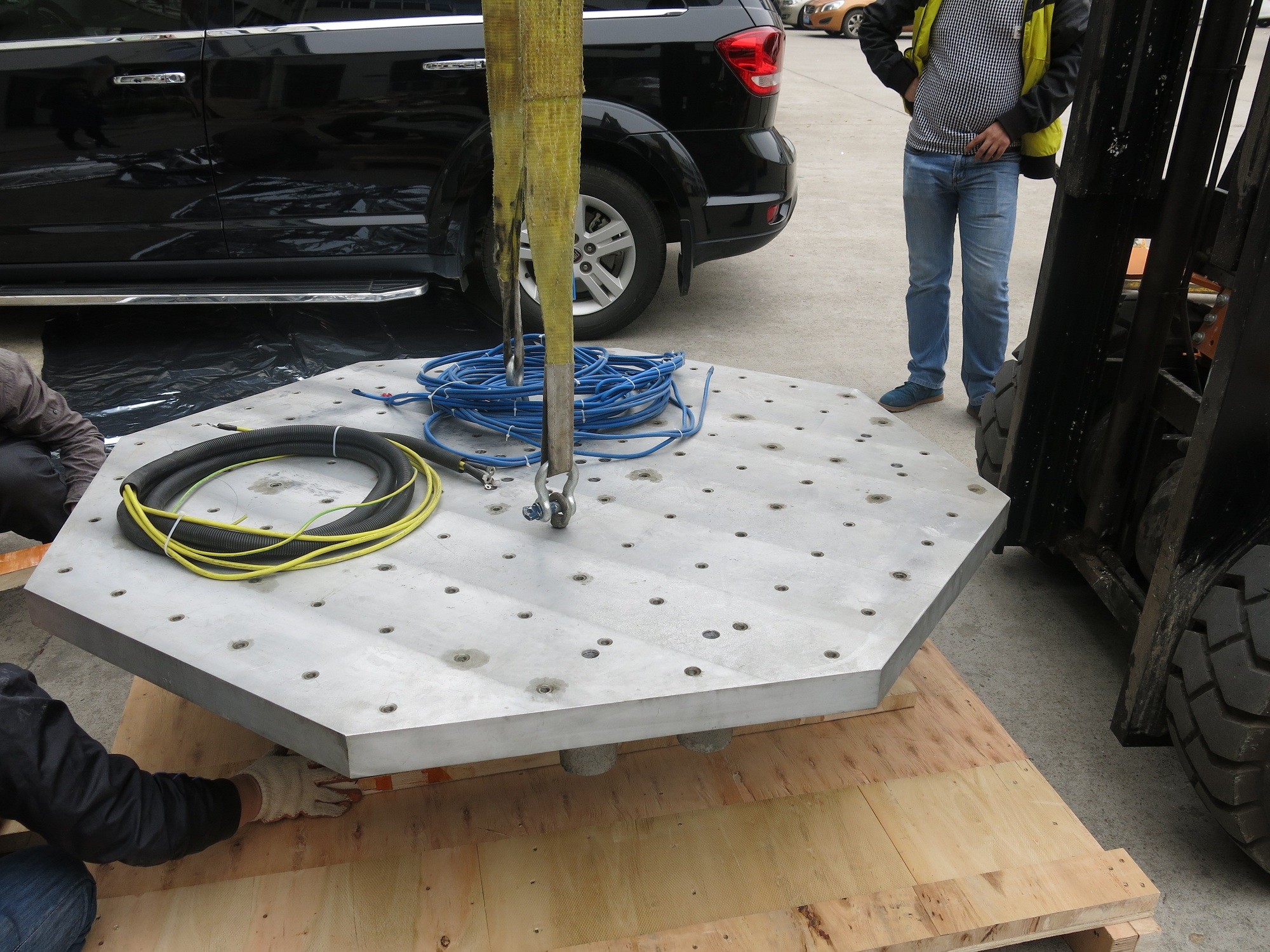

Zdjęcia poglądowe:
Wizyta klienta w firmie ASLi:
