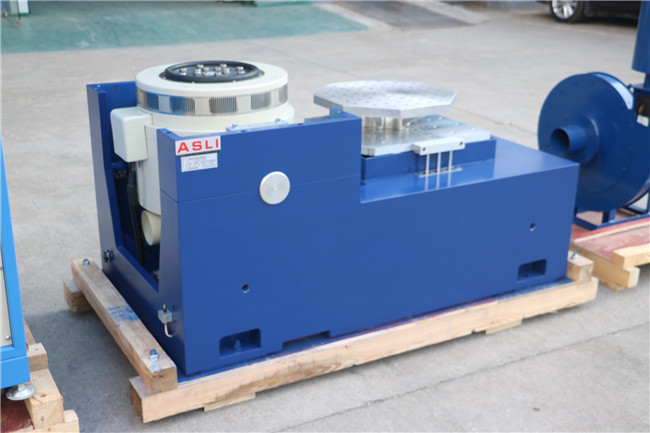

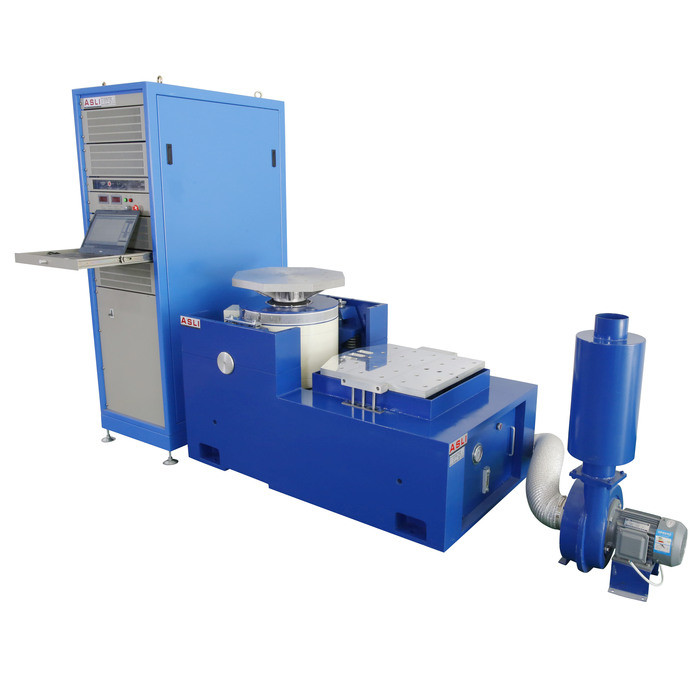

Elektrodynamiczna maszyna do badania wstrząsów drgań o wysokiej częstotliwości do badania części samochodowych
Wykorzystanie elektrodynamicznego wstrząsacza wibracyjnego:

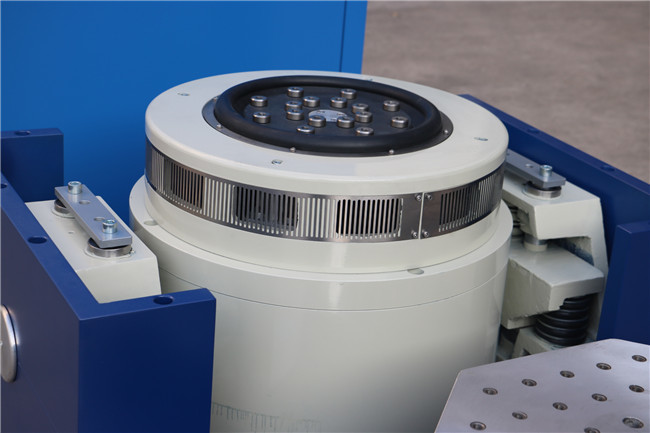

Jesteśmy producentem produktów z serii High Frequency Vibration Test Machine, przyjmujemy "dwukrotną strukturę obwodu magnetycznego", "samogenerowane koła akcji szkieletowych","Współczynnik wsparcia w powietrzu" oraz "łóżka rolkowe i kierowanie liniowe", "izolacja trunnion" zaawansowana nowoczesna technologia i technologia specjalna, może być zakończona w X, Y, Z trójosiowych próbach drgań sinusów i szerokopasmowych próbach drgań losowych,do uzupełnienia przez klasyczny (pół - sinus), trapezoidalny, falę zęba piły) testy spektrum impulsu i reakcji uderzeniowej.urządzenia elektryczne, komunikacji, sprzętu domowego i innych dziedzin.
Parametry techniczne urządzenia do badania drgań:
| Model |
Poziom nominalny Siła(N) |
Wyniki oceny Siła(N) |
Częstotliwość Zakres (Hz) |
Poziom przyspieszenia (m/s)2) | Prędkość znamionowa ((m/s) |
Rated - Nie.rozmieszczenie (p-p) mm |
Maks. ładunek (kg) | przemieszczająca się cewka ((Kg) |
Wymiar Ruchowa cewka ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 |
Φ600
|

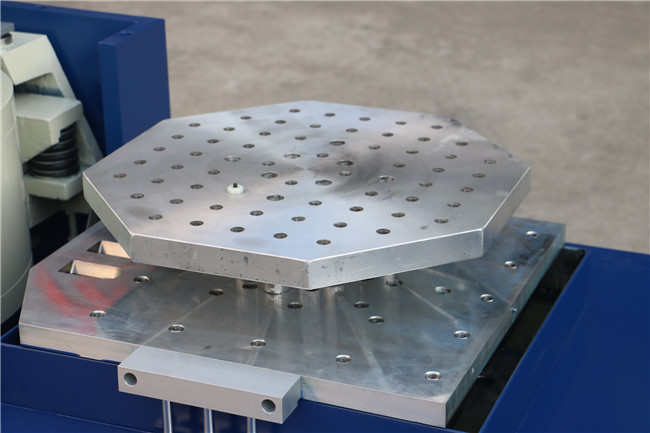

Parametry techniczne poziomegoRozszerzacz:
| Model | Rozmiar ławki (mm) | Zakres częstotliwości (Hz) | Masa ruchomych części (kg) |
| LT0303 | 300×300×22 300×300×26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400 × 400 × 30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |
Standardy badań
GB/T 31241-2014 Przenośne produkty elektroniczne z akumulatorami litowo-jonowymi i wymagania dotyczące bezpieczeństwa akumulatorów
GB/T 18287-2013 Specyfikacja baterii litowo-jonowej do telefonów komórkowych.Wymogi dotyczące zewnętrznego zwarcia
GB/T 8897.4-2008 Galwaniczne ogniwa część 4 wymagania bezpieczeństwa baterii litowo-jonowych
YD/T 2344.1-2011 Komunikacja zestaw baterii litowo-jonowych fosforanu żelaza Część 1: zintegrowana bateria
GB/T 21966-2008 Wymogi bezpieczeństwa baterii litowej i baterii w transporcie
MT/T 1051-2007 akumulator litowo-jonowy stosowany do lampy górniczej
YD 1268-2003 Wymogi bezpieczeństwa i metody badań baterii litowej i ładowarki stosowanej w telefonach komórkowych
GB/T 19521.11-2005 Zestaw baterii litowo-jonowych towarów niebezpiecznych
YDB 032-2009 Komunikacja z akumulatorami litowo-jonowymi typu zapasowego
UL 1642:2012 Norma dla baterii litowych
UL 2054: 2012 Akumulatory do użytku domowego i handlowego
UN38.3 (2012) Część 3: wniosek dotyczący transportu towarów niebezpiecznych - podręcznik testowy i standardowy
IEC 62133-2012 Wymogi bezpieczeństwa dla akumulatorów i zestawów akumulatorów zawierających elektrolit alkaliczny lub kwaśny
IEC 62281: 2004 Wymogi bezpieczeństwa w transporcie baterii litowej i baterii
IEC 60086: 2007Komórki galwaniczne część 4 wymagania bezpieczeństwa akumulatorów litowo-jonowych
GJB150,GJB360,GJB548,GJB1217,Wymagania dotyczące:,MIL-STD-883E itp.
