Maszyna wibracyjna 2500 Hz, systemy testowe wytrząsarek 1,8 m / S
Product Details
| siła sinusoidalna: | 20000n | Zakres częstotliwości: | 3 Hz do 2500 Hz |
|---|---|---|---|
| Prędkość: | 1,8 m/s | Bezpośrednio: | x, y, z |
| Przyśpieszenie: | 100G | poruszające się zwijanie: | 30 kg |
| Obciążenie: | 300 kg | ||
| Podkreślić |
Systemy testowe wstrząsarek 2500 Hz,wstrząsarka wibracyjna 2500 Hz,systemy testowe wytrząsarek 1 |
||
Product Description
W sprawieES-20 Cyfrowy elektrodynamiczny tester drgańjest maszyną do testowania wibracji o wysokiej częstotliwości zaprojektowaną do precyzyjnego symulacji warunków drgań i wstrząsów w otoczeniu.Wibracje sinusoidalne w trzech ośach X, Y i Za takżeBadania wielopasmowe w przypadku drgań losowo, wraz z klasycznymi badaniami pulsowymi (półsinusowe, trapezoidalne, falne) i analizą widma reakcji na wstrząsy.
Wytwarzany przez ASLi, specjalistę ds. sprzętu badawczego z28 lat doświadczeniaw symulacji urządzeń do badań środowiskowych oraz maszyn do badań drgań mechanicznych i wstrząsówCertyfikacja CEi jest gwiazdą naszej oferty.
Najpierw folia PP, potem 10 mm pianki pomiędzy maszyną a obudową, a na zewnątrz jest standardowa obudowa z sklejki eksportowej.
| Model | Siła sinus nominalna (N) | Wskaźnik siły losowej (N) | Zakres częstotliwości (Hz) | Poziom przyspieszenia (m/s2) | Prędkość nominalna (m/s) | Przesunięcie znamionowe (p-p) mm | Maks. ładunek (kg) | Węzeł ruchowy (kg) | Wymiar przesuwanej cewki (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ‰ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ‰ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Dobrze zaprojektowany, dynamiczny kołowy szkielet, z wyższą częstotliwością rezonancji osiowej.
- Projektowanie dwóch obwodów magnetycznych: niskie wycieki strumienia magnetycznego, kompaktowa struktura i racjonalne układy.
- Łożyska rolkowe z rodzajami rodzajów rodzajów rodzajów rodzajów rodzajów rodzajów rodzajów rodzajów
- Trunnion izolacyjna fundacja dedykowana do stosowania hormonów, z wygodną mobilną instalacją.
- Zaawansowany technologicznie system ruchu zapewnia wysoką niezawodność kręgu dynamicznego.
- Nowa konstrukcja kanału zwiększa efekt chłodzenia.
- sztywność statyczna i dynamiczna nośnego małego balonu, zwiększając pojemność stołu wibracyjnego i poprawiając wydajność niskiej częstotliwości.
| Model | Rozmiar ławki (mm) | Zakres częstotliwości (Hz) | Masa ruchomych części (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300 × 300 × 30 | Pięć tysięcy. 5 ¢1500 5 ‰ 2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400 × 400 × 30 | Pięć tysięcy. 5 ¢1400 5 ‰ 2000 | 11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 | Pięć tysięcy. 5 ¢1500 5 ‰ 2000 | 19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 | Pięć tysięcy. 5 ¢1200 5 ‰ 2000 | 27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 | 5 ‰ 800 Pięć tysięcy. 5 ¢1500 | 36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 | Pięć tysięcy. 5 ¢1500 5 ‰ 2000 | 57.7 76.9 86.5 |
| LT1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 | Pięć tysięcy. 5 ¢1300 5 ¢1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5 ‰ 800 5 ¢1100 5 ¢1400 | 126 168 210 |
| Model | Masę (kg) | Maksymalna częstotliwość (Hz) | Rozmiar ławki |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VT1010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (krągła ławka) | 220 | 350 | Φ1200 |

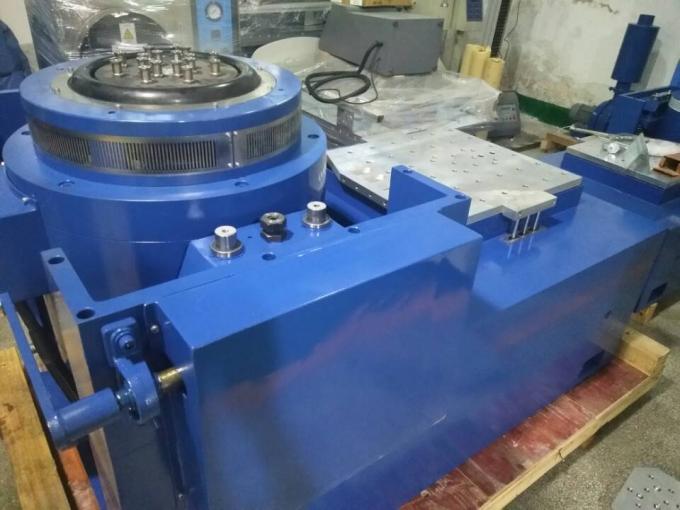

ES-20 Digital Electrodynamics Vibration Tester serii przyjmuje zaawansowane nowoczesne technologie, w tymkonstrukcja obwodów podwójnie magnetycznych,samogenerujące się koła akcji szkieletu,wsparcie lotnicze,łożyska rolkowe i kierowanie liniowe, orazizolacja trunnionowaTechnologie te umożliwiają wykonanie badań drgań sinusoidalnych w trzech ośach X, Y i Z oraz szerokopasmowych badań drgań losowych, a także klasycznych badań impulsowych (półsinusowych, trapezoidalnych,Wyniki badań.
Produkty te są szeroko stosowane wobronność narodowa, broń, lotnictwo, lotnictwo kosmiczne, komunikacja, elektronika, urządzenia elektryczne i urządzenia gospodarstwa domowegoi innych dziedzin.
Jeśli masz jakiekolwiek pytania dotyczące testowania wibracji pionowych i poziomych, nie wahaj się skontaktować z nami.
