Linki do broszur można pobrać tutaj.
Stand testowy dla wibracji wysokiej częstotliwości ES-30.pdf
Dla systemu testowego wibracji, proszę przygotować się do poniższego i wysłać zapytanie, pomożemy wam rekomendować odpowiedni model
Opis okazu
Masa próbki testowej
Wymiary próbki
Profil badawczy, jeżeli jest dostępny
Maksymalne przyspieszenie badania
Badanie w kierunku X, Y, Z lub tylko w kierunku Z
Specyfikacja modelu widoczna
| Specyfikacja systemu | |||
| Model systemu: | ES-10 | ||
| Zakres częstotliwości: | 3~3500 | ||
| Siła nominalna | Sinus N | 10000 | |
| Random N | 20000 | ||
| Wstrząs N | 20000 | ||
| Maksymalny Acc. | sinus (m/s2) | 1000 | |
| Zdarza się (m/s2 rms) | 1000 | ||
| Wstrząs ((m/s2) | 2000 | ||
| Maksymalnie Vel. | sinus (m/s2) | 1.8 | |
| Wstrząs ((m/s2) | 1.8 | ||
| Maksymalny dysp. | Maksymalny czas podróży mm (p-p) |
51 | |
| Węzeł ruchomy | 12 kg | ||
| Wymiar przesuwanej cewki | Dia 240 mm | ||
| Maksymalne obciążenie: | 270 kg | ||
Pozostałe dostępne wybory wstrząsaczy wibracyjnych
| Model |
Poziom nominalny Siła (N) |
Wyniki oceny Siła (N) |
Częstotliwość Zakres (Hz) |
Poziom przyspieszenia (m/s)2) | Prędkość znamionowa ((m/s) |
Nominalne przesunięcie (p-p) mm |
Maks. ładunek (kg) | przemieszczająca się cewka ((Kg) |
Wymiar Ruchowa cewka ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Przykład wibracji do badania losowego
Charakterystyka:
1Dobrze zaprojektowany dynamiczny kołowy szkielet, z wyższą częstotliwością rezonancji osiowej.
2Dwu-magnetyczny obwód, niski wyciek strumienia magnetycznego, kompaktowa struktura i racjonalna.
3. łożyska rolkowe rocker rod proste i zorientowane na przywóz składowe układy układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu
4- Trunnion izolacja podstawy dedykowane do stosowania hormonów, instalacja mobilnej wygody.
5Zaawansowana technologia porusza się wokół systemu, aby zapewnić dynamiczny krąg wysokiej niezawodności.
6Nowy projekt kanału i poprawa efektu chłodzenia.
7- sztywność statyczna, dynamiczna sztywność nośnego małego balonu, podnosząc pojemność stołu wibracyjnego, poprawiając wydajność niskiej częstotliwości.

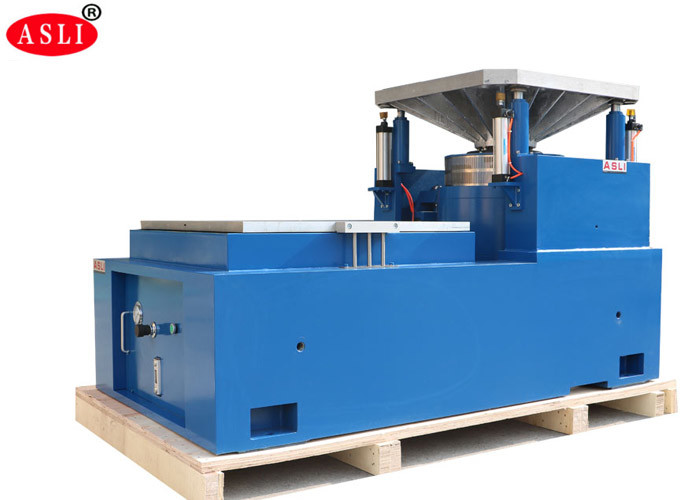

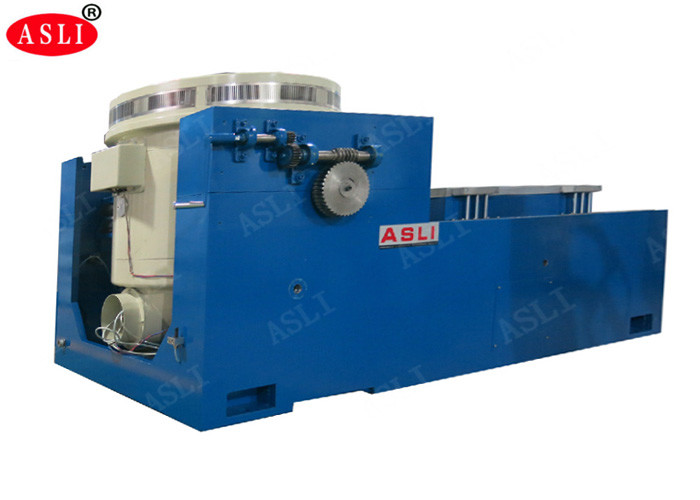

Parametry techniczne horyzontalnej tabeli drgań (badanie osi X, Y)

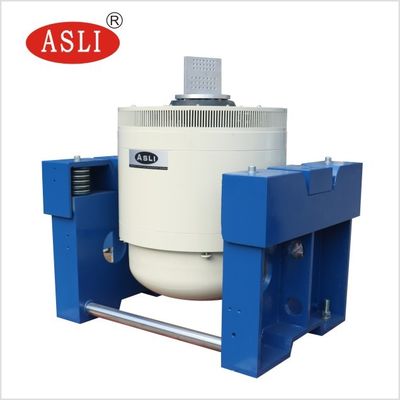

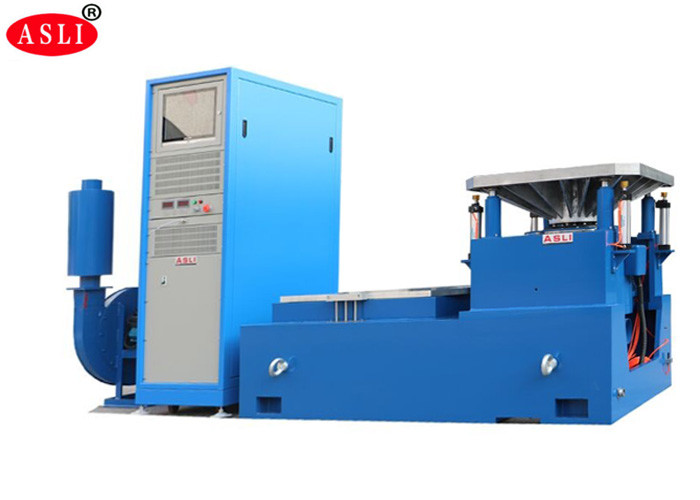

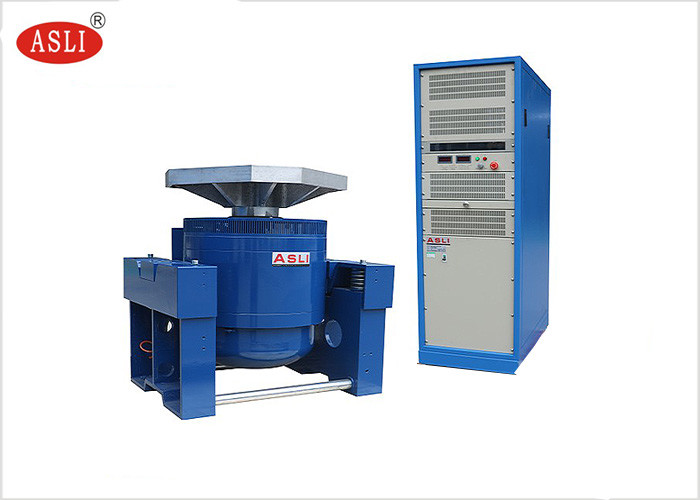

Zdjęcia dla referencji:
Więcej informacji:
