System badania drgań mechanicznych ES-10.pdf

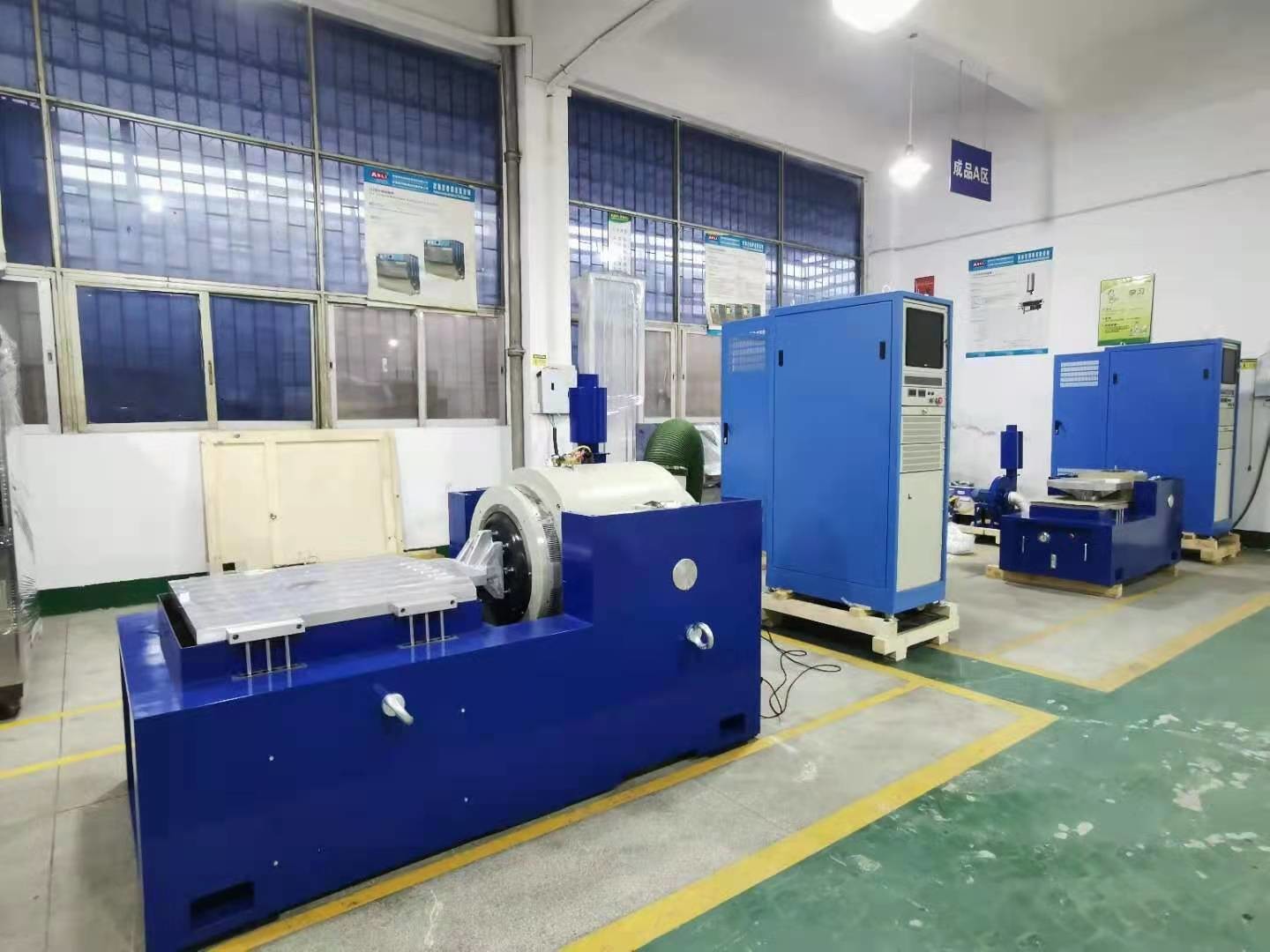

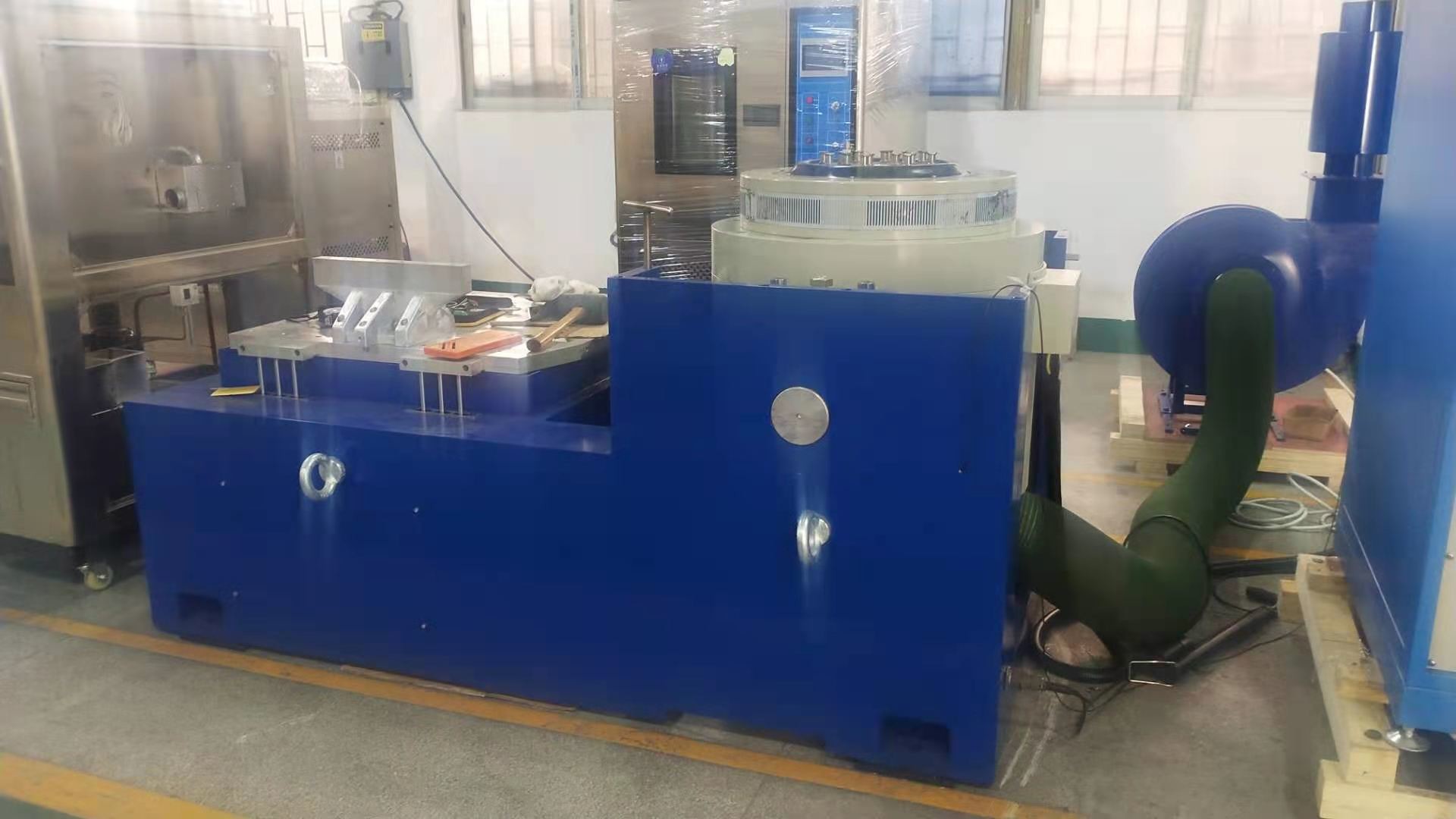

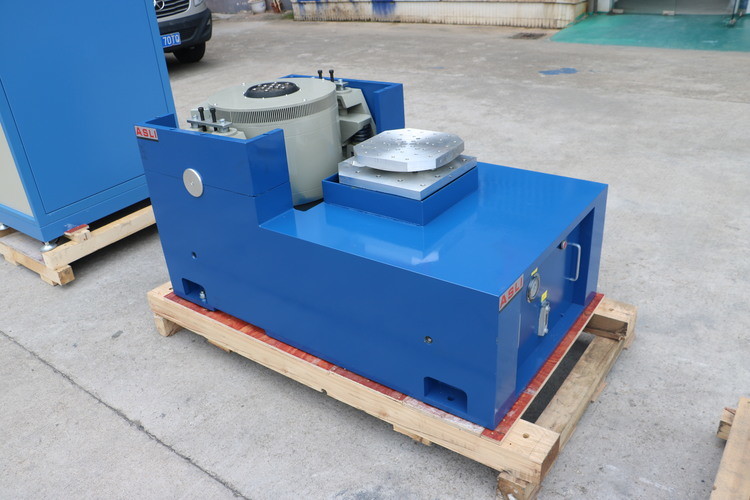

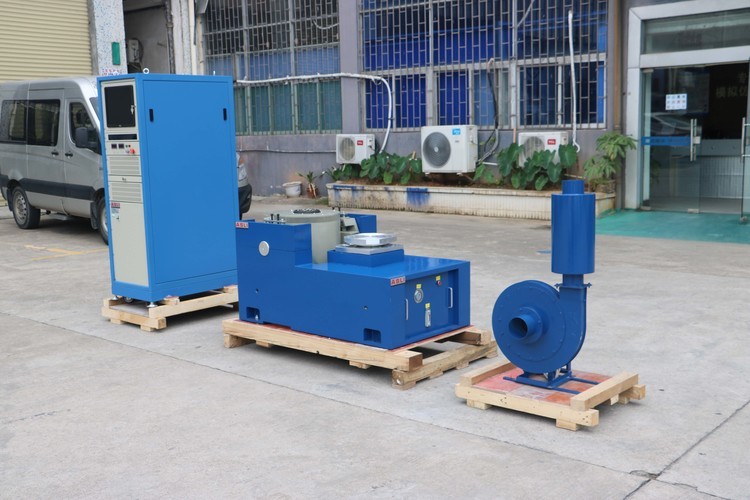

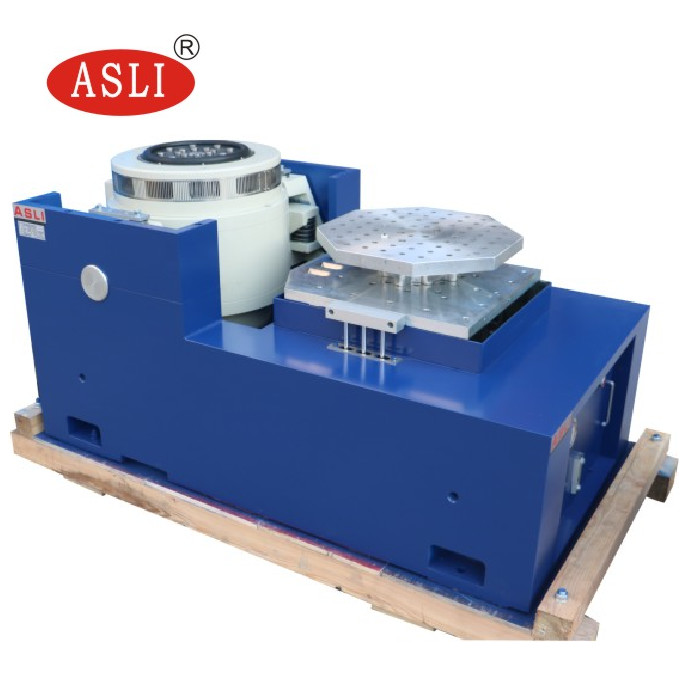

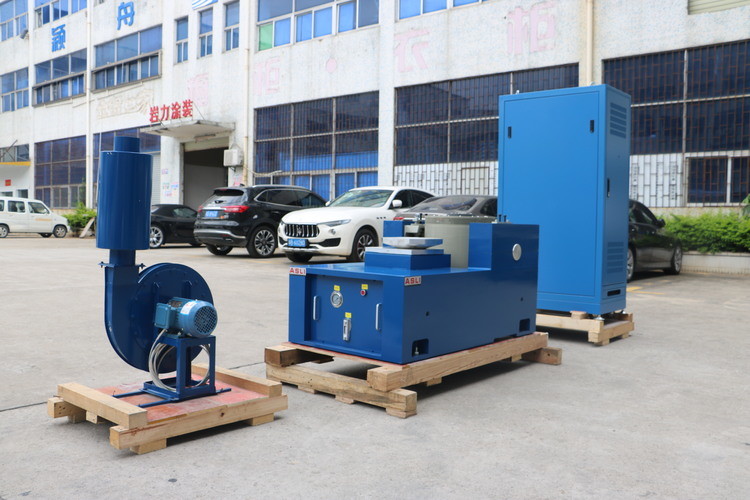

Vibrating Dynamic Shaker Table Bench High Frequency Electromagnetic Vibration Testing Machine (Wibrująca dynamiczna maszyna wstrząsająca)
parametry techniczne:
| Model |
Poziom nominalny Siła (N) |
Wyniki oceny Siła (N) |
Częstotliwość Zakres (Hz) |
Poziom przyspieszenia (m/s)2) | Prędkość znamionowa ((m/s) |
Nominalne przesunięcie (p-p) mm |
Maks. ładunek (kg) | przemieszczająca się cewka ((Kg) |
Wymiar Ruchowa cewka ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
parametry techniczne rozszerzacza poziomego:
| Model | Rozmiar ławki (mm) | Zakres częstotliwości (Hz) | Masa ruchomych części (kg) |
| LT0303 | 300×300×22 300×300×26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400 × 400 × 30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
parametry techniczne pionowego rozszerzacza:
| Model | Masę (kg) | Maksymalna częstotliwość (Hz) | Rozmiar ławki |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
Zastosowanie regulaminu wielofunkcyjnego
Sine, przypadkowe, rezonantne wyszukiwanie i pobyt, typowe uderzenia i tryby symulacji dróg.
Zdolność do przenoszenia siły
centralna poduszka powietrzna ma dużą sztywność statyczną, niewielką sztywność dynamiczną, silną nośność i dobry efekt w przypadku zmiany amplitudy.
Kontrola zakłóceń
Podwójne magnesowe wyciek strumienia projektowego i pole magnetyczne jest równomiernie rozwiązywane do silnych interferencji obwodu sterowania polem elektromagnetycznym
Oprócz testerów drgań, nasza gama produktów obejmuje również:
(1) Seria badań temperatury i wilgotności: komora badawcza temperatury i wilgotności, komora badawcza stabilności spaceru, komora badawcza wstrząsu cieplnego,Komora badawcza UV dla temperatury i wilgotności, rampowa komora temperatury.
(2) Seria badań starzenia:Wysoka temperaturapiec, piec do suszenia próżniowego, komora badawcza starzenia się wentylacji powietrza, komora badawcza starzenia się pary, komora badawcza ozonu, wyposażenie do badań spalania
(3) Symulacje pogodytserii: komora badawcza na rozpylanie deszczem, komora badawcza na kurz, komora badawcza na starzenie się lampy ksenonowej, komora badawcza na odporność na promieniowanie UVb- Nie.
(4) Seria badań mechanicznych: urządzenie do badania drgań, urządzenie do badania upadku,Maszyna do badań uderzeń, mechaniczny tester wstrząsów przyspieszeniaitd.
Jeśli chcesz uzyskać więcej informacji na tematWibrująca Dynamic Shaker Stołowa Ławka Wysokiej Częstotliwości Elektromagnetyczna Maszyna Do Badania Wibracji, proszę nie wahaj się nam powiedzieć.
