sprzęt do badań wibracyjnych ES-20.pdf

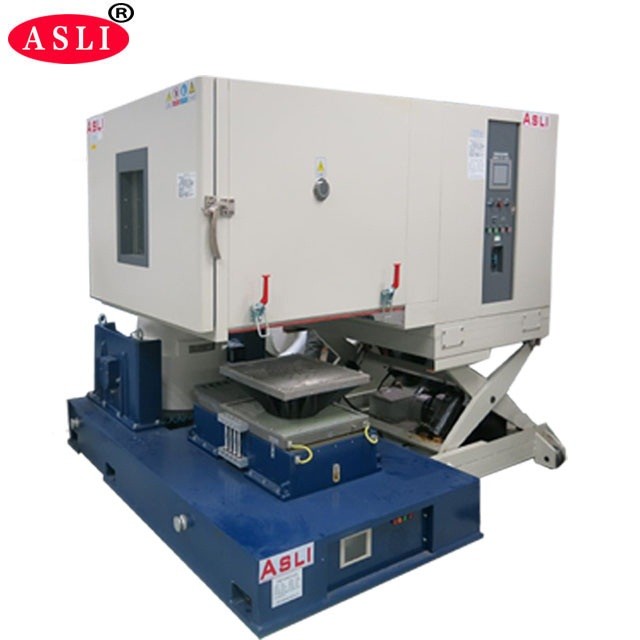

Połączony elektrodynamiczny system wibracyjny w zakresie temperatury i wilgotności dla elektroniki PCB
Wysokoczęstotliwościowe pionowe i poziome wytrząsarki wibracyjne elektromagnetyczne do płytek drukowanych służą do oceny częstotliwości rezonansowych projektów produktów i opakowań oraz do symulacji drgań losowych, które występują w środowisku dystrybucji lub użytkowania.Maszyna jest prosta w użyciu i może wykonywać szeroki zakres testów wibracyjnych zgodnie ze specyfikacjami rządowymi, branżowymi i korporacyjnymi.
1. Połączona struktura komory testowej i układu chłodniczego o zwartej i pełnej wdzięku konstrukcji;niezależna konsola
2. Aby był wygodny w obsłudze;oryginalna sprężarka chłodnicza i jej główne akcesoria sprowadzane z zagranicy
3. Importowany kontroler z kolorowym ekranem dotykowym LCD zdolny do sterowania programami wilgotności w samochodach;
4. Z interfejsem telekomunikacyjnym R232.Aby sprostać unikalnym wymaganiom klientów, użytkownicy mogą wybierać spośród różnych modeli stanowiska do badań wibracyjnych, aby zapewnić, że oprócz dobrego chłodzenia
5. System uszczelnienia termicznego i powietrznego, ta ławka wibracyjna może również pochwalić się niezwykłym efektem wibracji mechanicznych
sprzęt do testowania niezawodności, wibracje uderzeniowe,
Parametry techniczne:
| Model | THV-408(A~F) |
| Wymiar wewnętrzny | W600×H850×D800(mm) |
| Wymiar zewnętrzny | Szer.850×Wys.1950×G2100(mm) |
| Zakres temperatury | Niska temperatura:(A:25ºC; B:0ºC; C:-20ºC ; D: -40ºC; E: -60ºC; F: -70ºC) Wysoka temperatura: 100ºC (150ºC) |
| Zakres wilgotności | 20% ~ 98% RH (10%-98% RH / 5%-98% RH to specjalny warunek opcjonalny, wymaga osuszacza) |
|
Dokładność analityczna / Dystrybucja temperatura i wilgotność |
0,1°C;0,1% RH/±2,0°C;±3,0% wilgotności względnej |
|
Dokładność kontroli temperatury i wilgotność |
±0,5ºC;±2,5% wilgotności względnej |
|
Temperatura Rosnące/Spadające Szybkość |
Wzrost temperatury ok.0,1~3,0ºC/min / spadek temperatury ok.0,1~1,5ºC/min; (Współczynnik prędkości spadania Min.1.5ºC/min jest specjalnym warunkiem opcjonalnym) |
|
Wewnętrzne i Materiał zewnętrzny |
Materiał wewnętrznego pudełka to stal nierdzewna SUS 304 #, zewnętrznego pudełka to stal nierdzewna lub ZOBACZ stal walcowaną na zimno powlekaną farbą. |
| Materiał izolacyjny | Odporny na wysoką temperaturę, wysoką gęstość, mrówczan chloru, materiały izolacyjne z pianki octanowej etylowej |
| System chłodzenia | Chłodzenie wiatrem lub chłodzenie wodne/sprężarka jednosegmentowa (-40ºC, sprężarka dwusegmentowa -70ºC) |
| Urządzenia zabezpieczające |
Wyłącznik bezbezpiecznikowy, wyłącznik zabezpieczający przed przeciążeniem sprężarki, chłodziwo wysokiego i niskiego napięcia wyłącznik ochronny, wyłącznik zabezpieczający przed wilgocią i przegrzaniem, bezpieczniki, system ostrzegania o uszkodzeniu, ochrona przed krótkim przechowywaniem wody; |
| akcesoria opcjonalne | Drzwi wewnętrzne z otworem operacyjnym (opcjonalnie), rejestrator (opcjonalnie), oczyszczacz wody, osuszacz |
|
Wibracja Sprzęt testowy |
Wybierz odpowiednie stanowisko do badań wibracyjnych zgodnie z warunkami testu klienta, parametrami technicznymi proszę wziąć Elektrodynamikę |
| Moc | AC380V 3 fraza 5 linii, 50/60 Hz |
| Nazwać | Pakowanie stołu wibracyjnego / testera stołu wibracyjnego dla części samochodowych | ||||||||
| Model | Znamionowa siła sinusoidalna (N) | Znamionowa siła losowa (N) | Zakres częstotliwości (Hz) | Przyspieszenie znamionowe (m/s2) | Prędkość znamionowa (m/s) | Znamionowe przemieszczenie (pp)mm | Maks.Ładowanie (kg) | ruchoma cewka (kg) | Wymiar ruchomej cewki (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
Jeśli potrzebujesz więcej informacji na temat kombinowanego elektrodynamicznego systemu wibracyjnego wibracyjnego dla elektroniki PCB, proszę o kontakt.
