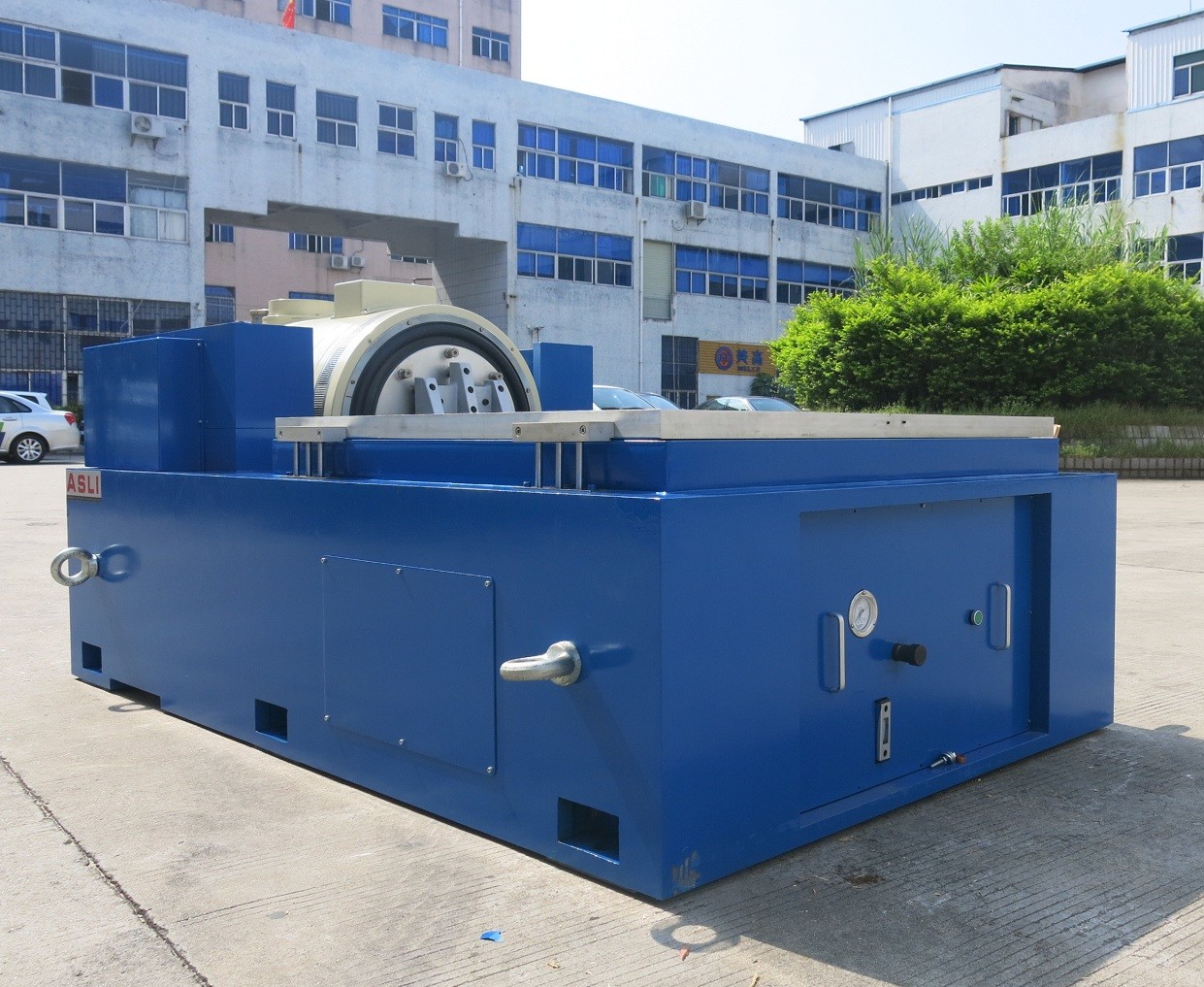

Sprzęt do badań tablicy drgań obsługujący tryby linearnego logarytmicznego i stałego częstotliwości przesiewania do kompleksowej analizy drgań
Product Details
| siła sinusoidalna: | 10000N | Prędkość: | 1,8 m/s |
|---|---|---|---|
| przemieszczenie: | 51mm | Częstotliwość: | 3 ~ 3000 Hz |
| załadunek: | 270 kg | przyśpieszenie: | 100g |
| armatura: | 240 mm | ||
| Podkreślić |
Sprzęt do testowania stołu wibracyjnego 10000N,sprzęt do testowania stołu wibracyjnego o wadze 270 kg,pionowa wytrząsarka elektrodynamiczna 10000N |
||
Product Description
Dynamiczne elektrodynamiczne wstrząsacze 3 kierunkowe Pionowe poziome, chłodzone powietrzem urządzenia do badania drgań
Zastosowanie
Wysoko częstotliwości wibracji Shaker przyjął "podwójnie magnetycznej struktury obwodu", "samogenerujące się koła działania szkieletu", "Airborne Support" i "rolowania rolkowe i kierownictwo liniowe","izolacja trunnionowa" nowoczesna zaawansowana technologia i technologia specjalna, może być zakończona w trójosiowych testach drgań sinusoidalnych X, Y i Z oraz szerokopasmowych testach drgań losowych, które należy zakończyć klasycznym (pół-sinusoidalnym) testem pulsu i widma reakcji uderzeniowej.Jest szeroko stosowany w obronie narodowej., broni, lotnictwa, lotnictwa kosmicznego, łączności, elektroniki, urządzeń elektrycznych, łączności, urządzeń gospodarstwa domowego i innych dziedzin.
(1) Siła znamionowa: siła sinus 10000N; siła losowa 10000N; siła uderzeniowa 20000N;
(2) Zakres częstotliwości: od 3 Hz do 3000 Hz, stała częstotliwość, przesuwanie do przodu i do tyłu, sinus, losowość, wstrząs
(3) Tryb częstotliwości zamiatania: liniowy, logarytmiczny, zamiatanie do przodu i z tyłu, stała częstotliwość
(4) Częstotliwość zamiatania: od 1 do 32767
(5) Czas częstotliwości zamiatania: stała częstotliwość/jednorazowe 1-3600 min, można wyświetlić krzywe częstotliwości zamiatania.
(6) Maksymalne przyspieszenie 1000 m/s2(bez obciążenia)
(7) Maksymalna prędkość: 1,8/s
(8) Maksymalny przemieszczenie: 51 mmp-p (bez obciążenia), podwójny szczyt
(9) Przesunięcie uderzeniowe: 51 mm
(10) Masa przesuwanej cewki:14kg
(12) Fala wibracyjna: sinus, losowość, wstrząs
(13) Średnica przesuwanej cewki: Φ240 mm
(14) Wymiar układu drgań: W1060xH750xD845mm
(15) Masa systemu drgań: 960 kg

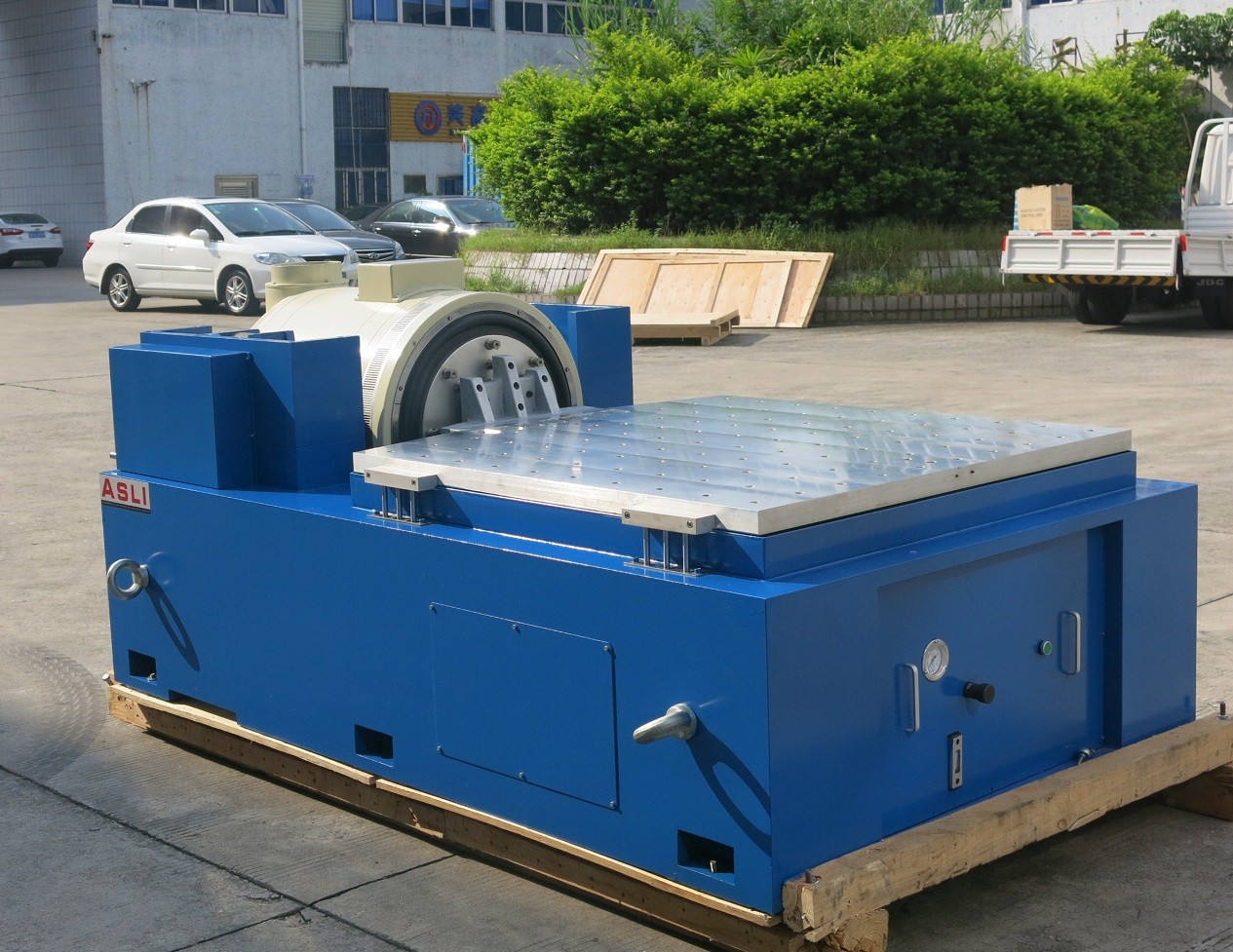

(16) 600*600 mm pionowy rozszerzacz i 600*600 mm poziomy stolik przesuwny
Parametry techniczne:
| Nazwa | Tabela wibracji opakowania/tester tabeli wibracji do części samochodowych | ||||||||
| Model | Siła sinus nominalna (N) | Wskaźnik siły losowej (N) | Zakres częstotliwości (Hz) | Poziom przyspieszenia (m/s2) | Prędkość znamionowa ((m/s) | Przesunięcie nominalne (p-p) mm | Maks. ładunek (kg) | przemieszczająca się cewka (Kg) | Wymiar przesuwanej cewki (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
(1) Generator drgań 1 zestaw
(2) Kontroler wibracji 1 zestaw
(3) Komora łączności 1
(4) Wzmacniacz mocy DA-10 1 zestaw
(5) Moc pobudzenia 1 pc
(7) Oprogramowanie sterownika 1 zestaw
(8) Układ chłodzenia 1 zestaw
(9) Komputer przemysłowy 1 zestaw
(10) Drukarka kolorowa 1 zestaw ((opcjonalny)
(11) Czujnik przyspieszenia (włączając linię wyjściową) 1 pc
(12) Urządzenie drgające 1 zestaw (opcjonalnie, według próbki testowej)
Cyfrowy kontroler wibracji
Kontroler wibracji to najnowszy projekt naszej firmy.
który przyjmuje międzynarodowy zaawansowany system rozproszony
Architektura, a jej rdzeniem jest najnowsza seria TMS320
32-bitowy procesor wysokiej prędkości z płynącą kropką TI
Raport testowy generowany jest automatycznie w
Microsoft Word. Podczas lub po testowaniu
Raport testowy może być edytowany, a następnie generowany
automatycznie lub ręcznie.
2Dwu-magnetyczny obwód, niski wyciek strumienia magnetycznego, kompaktowa struktura i racjonalna.
3. łożyska rolkowe rocker rod proste i zorientowane na przywóz składowe układy układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu
4- Trunnion izolacja podstawy dedykowane do stosowania hormonów, instalacja mobilnej wygody.
5Zaawansowana technologia porusza się wokół systemu, aby zapewnić dynamiczny krąg wysokiej niezawodności.
6Nowy projekt kanału i poprawa efektu chłodzenia.
7. sztywność statyczna, dynamiczna sztywność łożyska małych balonów, podnosząc zdolność nośną stołu wibracyjnego, poprawiając wydajność niskiej częstotliwości.
