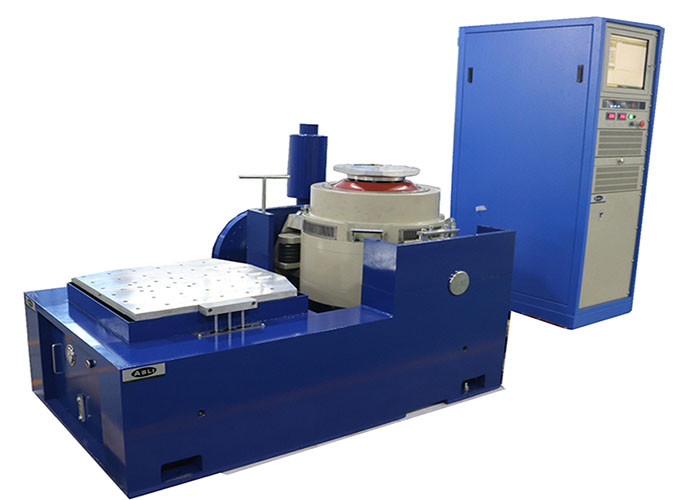

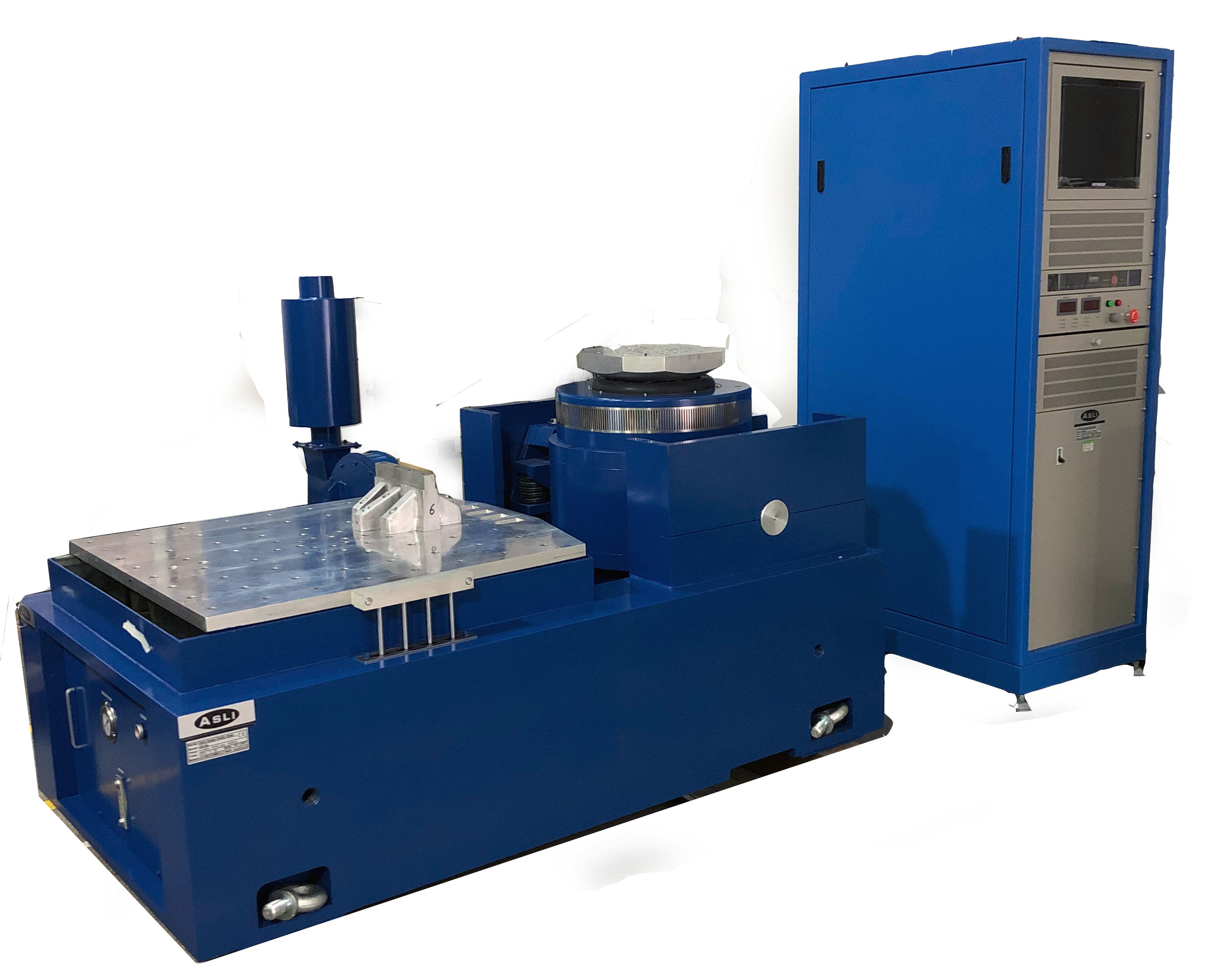

Wytrząsarka elektrodynamiczna 30000N do testowania wibracji urządzeń wyświetlających LED
Product Details
| Sine Force: | 30000N | Prędkość: | 2,0 m / s |
|---|---|---|---|
| Przemieszczenie: | 75 mm | częstotliwość: | 3 ~ 3500 Hz |
| Ładowanie: | 500 kg | Przyśpieszenie: | 100 gramów |
| Armatura: | 450 mm | break: | ASLi |
| Rozmiar tabeli: | 600 x 600 mm | ||
| Podkreślić |
Wytrząsarka elektrodynamiczna 30000N,wytrząsarka elektrodynamiczna 2,0 m / s |
||
Product Description
Wytrząsarka elektrodynamiczna 30000N do testowania wibracji urządzeń wyświetlających LED
Wytrząsarka elektrodynamiczna 30000N do testowania wibracji urządzeń wyświetlających LEDjest szeroko stosowany w obronności, lotnictwie, lotnictwie, komunikacji, elektronice, motoryzacji, sprzęcie AGD i innych branżach.Ten typ sprzętu służy do wykrywania wczesnych usterek, symulacji rzeczywistych warunków pracy i testu wytrzymałości konstrukcji, zastosowanie produktu jest szerokie, szerokość aplikacji jest oczywista, efekt testu jest niezwykły i niezawodny.Sinusoida, FM, przemiatanie, programowalny, mnożnik częstotliwości, logarytm, maksymalne przyspieszenie, modulacja amplitudy, kontrola czasu, pełne sterowanie komputerowe, proste stałe przyspieszenie/stała amplituda.Sprzęt poprzez ciągłe braki w uruchomieniu 3 miesięcy testów, stabilna wydajność, niezawodna jakość.
KARTA WYDAJNOŚCIOWA
| Wytrząsarka (ES-30) | ||
| Siła sinusoidalna (szczyt) | 30kN | |
| Siła uderzeniowa (szczyt) | 60 kN | |
| Zakres częstotliwości | 5~2,600 Hz | |
| Przemieszczenie (ciągłe) | 100 mm | |
| Maks.Prędkość | 1,8 m²/s | |
| Maks.Przyśpieszenie | 75 sol | |

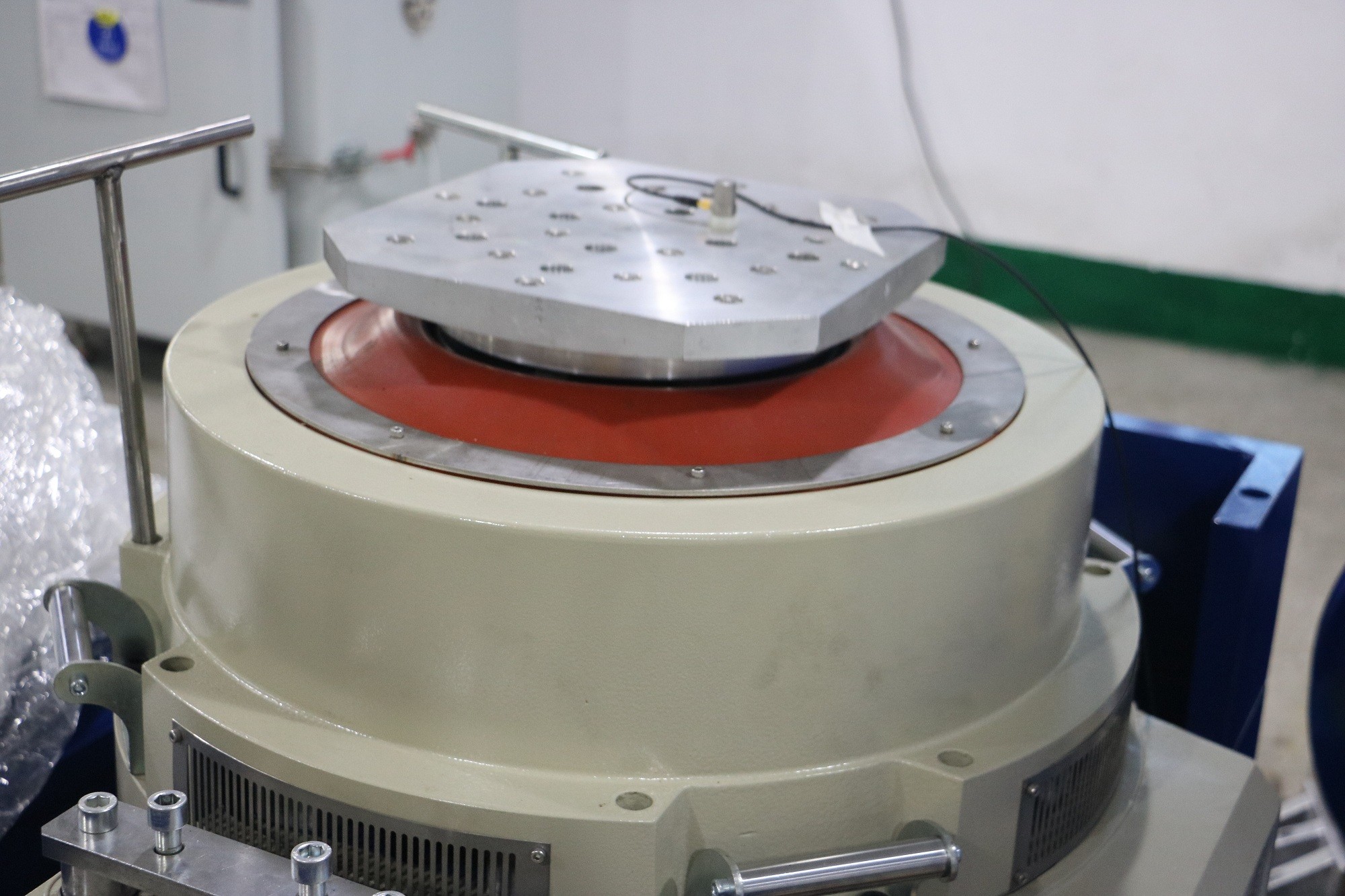

| Średnica twornika | 445 mm | |
| 1st częstotliwość rezonansowa rzędu | 2,400 Hz | |
| Dopuszczalny moment ekscentryczny | >500 Nxm | |
| Waga armatury | 40 kg | |
| Wymiar śruby HE/ST | M10 (metryczny) | |
| Częstotliwość izolacji drgań osiowych | <3 Hz | |
| Maks. Payload | 500 kg | |
| Wyciek strumienia magnetycznego | ≤1 mT | |
| Wymiary (dł.×szer.×wys., bez opakowania) | 1330x860x1250 mm | |
| Waga (bez opakowania) | 2500 kg | |
| Instalacja | Mata gumowa (wymagane śruby kotwowe) | |
| Wzmacniacz mocy | ||
| Wyjście wzmacniacza | 30 kVA | |
| SNR | >65 dB | |
| Znamionowe napięcie wyjściowe | 120 Vrms | |
| Sprawność wzmacniacza | > 90% | |
| Wymiary (dł.×szer.×wys., bez opakowania) | 800x900x2100 mm | |
| Waga (bez opakowania) | 500 kg | |
| Dmuchawa (Model nr PBL-W30) | ||
| Objętość powietrza | 0,46 mi3/s | |
| Moc | 7,5 kW | |
| Średnica kanału powietrznego | 200 mm | |
| Ciśnienie powietrza | 8,8kPa | |
| Instalacja | Możliwość podłączenia do sufitu (do dwóch zagięć 90 stopni), max 20' bieg | |

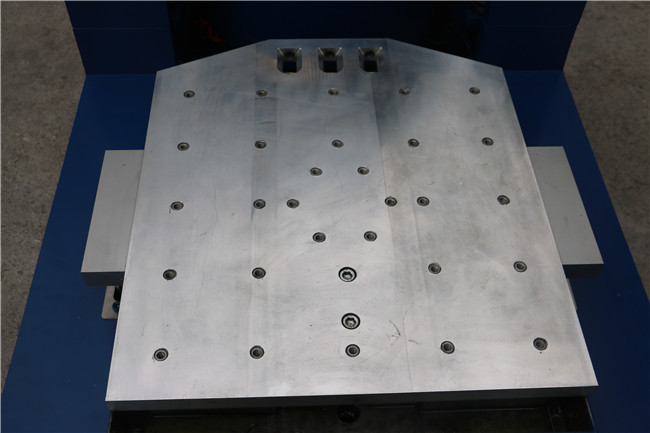

| Poziomy stół poślizgowy | ||
| Wymiary | 600x600mm | |
| Grubość | 45 mm | |
| Częstotliwość janaśladować | 2000 Hz | |
| Efektywny mityłek | 54 kg | |
|
Uwaga: 1. Dla lepszej jednorodności zastosowano wysokociśnieniowe łożysko z filmem olejowym. |
||
| Wibracja Kontroler i Akcelerometr | ||
| Kontroler wibracji | Kontroler wibracji z kalibracją sinusoidalną, losową, wstrząsową i samokalibracją. | |
| Akcelerometr | 100mV/g, Zakres: 50g, Częstotliwość robocza: 1-10kHz, Waga: 11gram, z 10-metrowym kablem o niskim poziomie szumów | |
| Inne obsługiwane funkcje/akcesoria | ||
| Komory środowiskowe | Utrzymany | |
| Urządzenia mobilne | Konfigurowalny | |
| Płyty izolacyjne | Konfigurowalny | |
| Osprzęt | Konfigurowalny | |
| Środowisko pracy systemu | ||
| Zakres temperatury | 0-40 ℃ | |
| Zakres wilgotności | 0~90%, bez kondensacji | |
| Wymagania dotyczące zasilania | 380V/3ph/50Hz, 40kVA | |
| Ciśnienie sprężonego powietrza | 0,6 MPa | |
Specyfikacja
| Nazwa | Akumulator samochodowy EN50604 IEC62133 UN38.3 Stanowisko do testowania wibracji do testów laboratoryjnych | ||||||||
| Model | Znamionowa siła sinusoidalna (N) | Znamionowa siła losowa (N) | Zakres częstotliwości (Hz) | Przyspieszenie znamionowe (m/s2) | Prędkość znamionowa (m/s) | Znamionowe przemieszczenie (pp)mm | Maks.Ładowanie (kg) | ruchoma cewka (kg) | Wymiar ruchomej cewki (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | dziesięć tysięcy | dziesięć tysięcy | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
2. Obwód dwumagnetyczny, niski wyciek strumienia magnetycznego, zwarta konstrukcja i racjonalność.
3. Łożyska wałeczkowe Rocker Rod proste i zorientowane na import orientacja sztywności korpusu kompozytowego, ekscentryczna nośność.
4. Podkład izolacyjny Trunnion dedykowany do stosowania hormonów, instalacja mobilnej wygody.
5. Zaawansowana technologia porusza się po systemie, aby zapewnić dynamiczny krąg wysokiej niezawodności.
6. Nowa konstrukcja kanału i poprawa efektu chłodzenia.
7. Sztywność statyczna, sztywność dynamiczna małego balonu łożyska, podnoszenie nośności stołu wibracyjnego, poprawia wydajność niskich częstotliwości.
