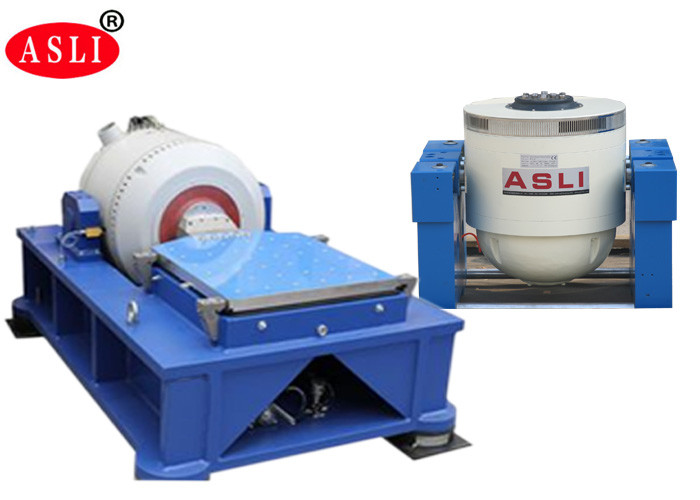

Uderzenie wstrząsu z akceleracją baterii Pionowy i poziomy wytrząsarka wibracyjna o wysokiej częstotliwości
Zasada działania elektromagnetycznego wzbudnika wibracji jest podobna do głośnika, w którym elektrycznośćprzewodnik jest poruszany działaniem siły elektromagnetycznej w polu magnetycznym.Siła przyspieszającaruchoma część jest generowana przez równowagę między prądem napędowym a strumieniem magnetycznym.Dlatego przezkontrolując prąd napędowy, można sterować generatorem drgań.
Maksymalny poziom przyspieszenia elektromagnetycznego wzbudnicy drgań jest określony przez maksimumprąd i obciążenie.Przy niskiej częstotliwości przemieszczenie części ruchomej jest ograniczone w taki sposób, żeprzyspieszenie nie osiągnie wysokiego poziomu.Częstotliwość rezonansowa ruchomego elementu jest ustawiona wyżejniż górna granica zakresu częstotliwości.

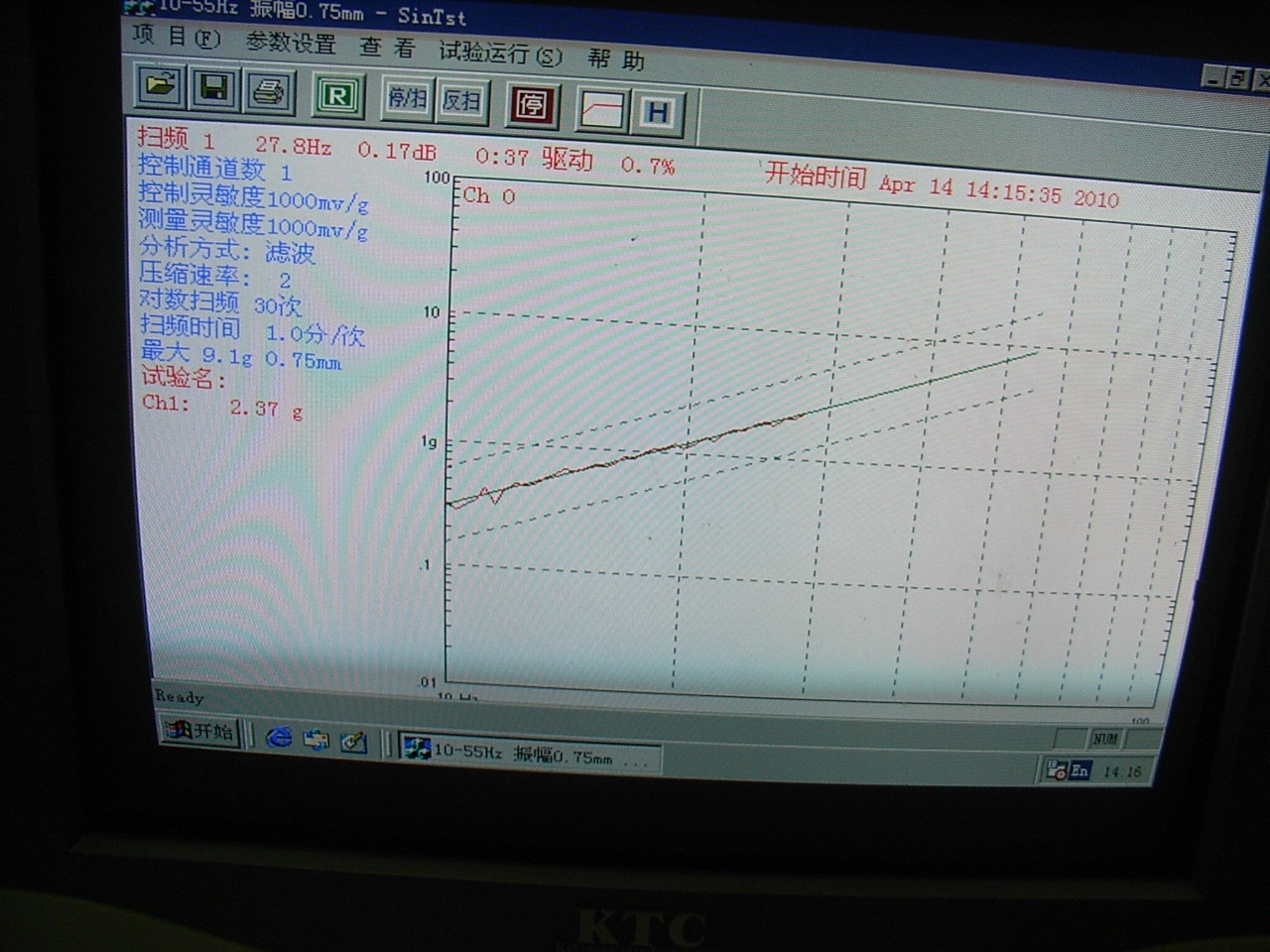

Wydajność generatora drgań może być odzwierciedlona na wykresie, który wyświetla maksimumprzyspieszenie przy różnych częstotliwościach.Korzystając z wykresu log-log, ograniczenie przemieszczeniamożna wyrazić linią prostą o nachyleniu 6 dB/oktawę.
Parametry techniczne:
| Model |
Oceniono sinus Siła (N) |
Oceniono losowo Siła (N) |
Częstotliwość Zakres (Hz) |
Przyspieszenie znamionowe (m/s2) | Prędkość znamionowa (m/s) |
Znamionowe przemieszczenie (pp)mm |
Maks.Ładowanie (kg) | ruchoma cewka (kg) |
Wymiar Cewka ruchoma (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | dziesięć tysięcy | dziesięć tysięcy | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
Cechy:
1. Wytrzymały system zawieszenia i prowadzenie ruchu liniowego, duża nośność, dobre funkcje prowadzące, wysoka stabilność.
2. Poduszka powietrzna w centrum obciążenia o wysokiej sztywności statycznej i niskiej sztywności dynamicznej, dużej nośności, doskonałej wydajności przy zmianach amplitudy.
3. Wysokowydajne przełączanie mocy klasy D, prąd szczytowy 3-sigma, niskie zużycie energii i minimalne zniekształcenia harmoniczne.
4. Szybka autodiagnostyka z blokadą bezpieczeństwa, wysoka niezawodność bezpieczeństwa.
5. Urządzenie izolujące wstrząsy poduszki powietrznej dla platformy wibracyjnej bez potrzeby dodatkowego.podstawa, doskonałe odwzorowanie fali wibracyjnej i zmniejszenie przepuszczalności drgań.

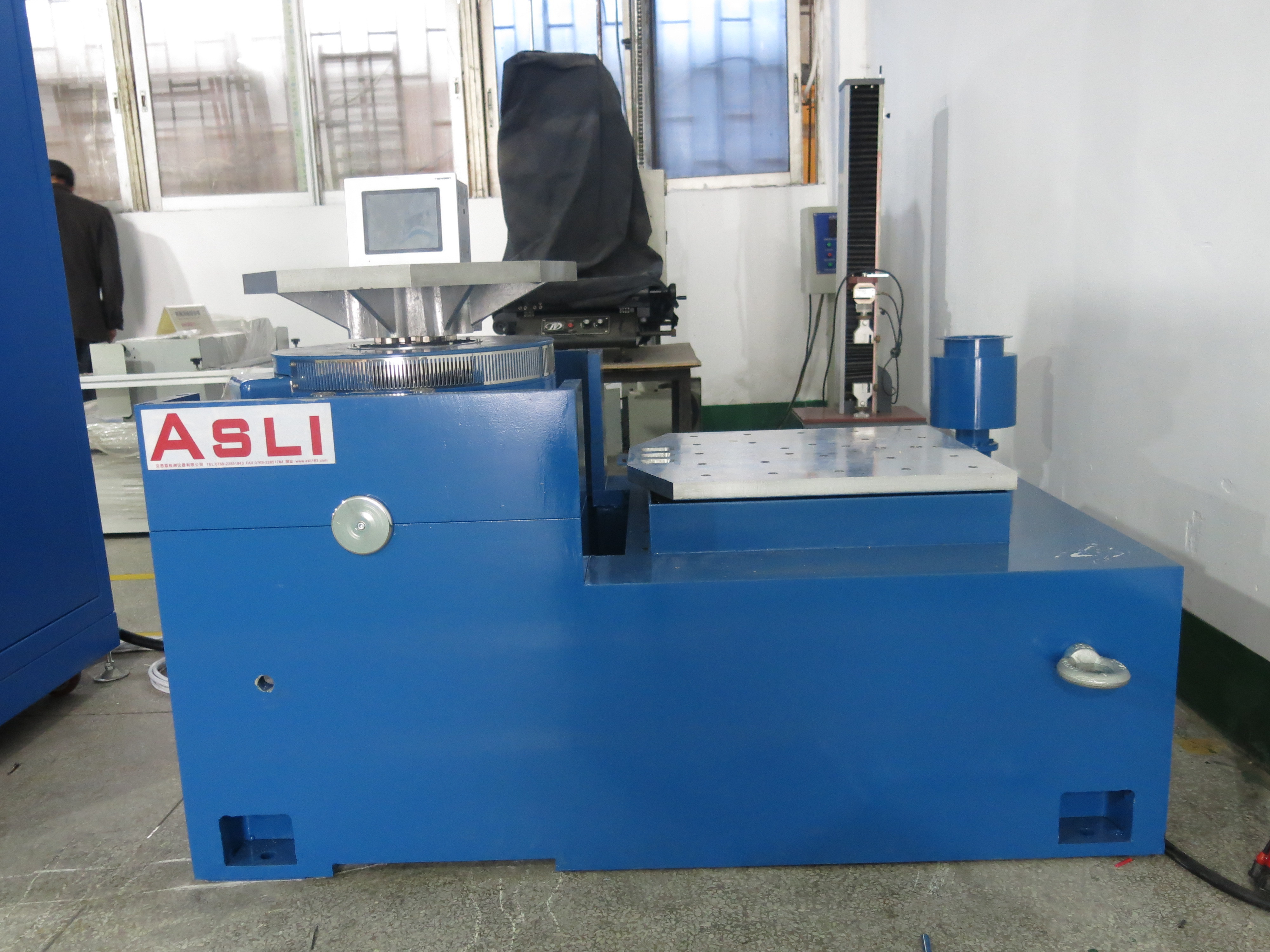

6. Platformy ekspansji poziomej i pionowej do różnych zastosowań.
7. Prosta obsługa sterownika.
parametry techniczne ekspandera poziomego:
| Model | Rozmiar ławki (mm) | Zakres częstotliwości (Hz) | Waga ruchomych części (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6,6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-1000 5-1400 5-2000 |
11.2 13.2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19,3 23,1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27,5 33,0 45 |
Uderzenie wstrząsów z akceleracją akumulatorów Pionowe i poziome wibratory o wysokiej częstotliwości zapraszamy do kontaktu z nami.
