UN 38.3 Stół do badania wibracji elektrodynamicznych akumulatorów samochodowych i motocyklowych
1. 300kgf Ładunek mechaniczny system monitorowania wibracji maszyny do testowania wibracjifunkcje:
1. Dobrze zaprojektowany dynamiczny szkielet kołowy, o wyższej częstotliwości rezonansu osiowego.
2. Obwód dwomagnetyczny, niewielki upływ strumienia magnetycznego, zwarta konstrukcja i racjonalność.
3.Łożyska wałeczkowe Rocker Rod proste i zorientowane na import, orientacja sztywności korpusu kompozytowego, mimośrodowa nośność.
4.Podkład izolacyjny czopowy dedykowany do stosowania hormonów, montaż mobilnej wygody.
5. Zaawansowane technologie poruszają się po systemie, aby zapewnić dynamiczny krąg wysokiej niezawodności.
6. Nowy projekt kanału i wzmocnienie efektu chłodzenia.
7. Sztywność statyczna, sztywność dynamiczna łożyska małego balonu, uniesienie łożyska stołu wibracyjnego Pojemność
2. 300kgf Payload mechaniczny system monitorowania wibracji maszyny testującej wibracjePodanie:
Wytrząsarka elektrodynamiczna i sprzęt do testowania wibracji dla laboratoriumszeroko używane w obronie narodowej,broń, lotnictwo, kosmonautyka, komunikacja,elektronika,elektrycznyurządzenia,komunikacja, sprzęt AGD iinne dziedziny.
3. 300kgf Ładunek mechaniczny system monitorowania wibracji maszyny do testowania wibracjiParametry techniczne:
Model |
Oceniono sinus Siła(N) |
Ocenione Losowy Siła(N) |
Częstotliwość Zakres (Hz) |
Ocenione Przyśpieszenie (SM2) |
Ocenione Prędkość (m / s) |
Ocenione Zastąpienie (pp) mm |
Maks. Ładowanie (Kg) |
ruchoma cewka (Kg) |
Wymiar z Ruchoma cewka (mm) |
ES-1 |
1000 |
1000 |
3-3500 |
400 |
1.2 |
25 |
70 |
2.5 |
Φ150 |
ES-3 |
3000 |
3000 |
3-3500 |
1000 |
1.6 |
25 |
100 |
3.5 |
Φ150 |
ES-6 |
6000 |
6000 |
3-3500 |
1000 |
1.6 |
25 |
180 |
6.5 |
Φ230 |
ES-10 |
dziesięć tysięcy |
dziesięć tysięcy |
3-3000 |
1000 |
1.8 |
51 |
270 |
14 |
Φ240 |
ES-20 |
20000 |
20000 |
3-3000 |
1000 |
1.8 |
51 |
300 |
30 |
Φ320 |
Parametry techniczne stanowiska do badania wibracji o wysokiej częstotliwości:
Model | Oceniono sinus Siła (N) |
Ocenione losowo Siła (N) |
Częstotliwość Zakres (Hz) |
Przyspieszenie znamionowe (m / s2) | Prędkość znamionowa (m / s) | Znamionowe przemieszczenie (pp) mm |
Maks.Ładowanie (kg) | ruchoma cewka (Kg) | Wymiar Ruchoma cewka (mm) |
ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
ES-10 | dziesięć tysięcy | dziesięć tysięcy | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | 450 |
ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | 450 |
ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | 450 |
ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | 450 |
ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | 450 |
ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | 500 |
ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
......

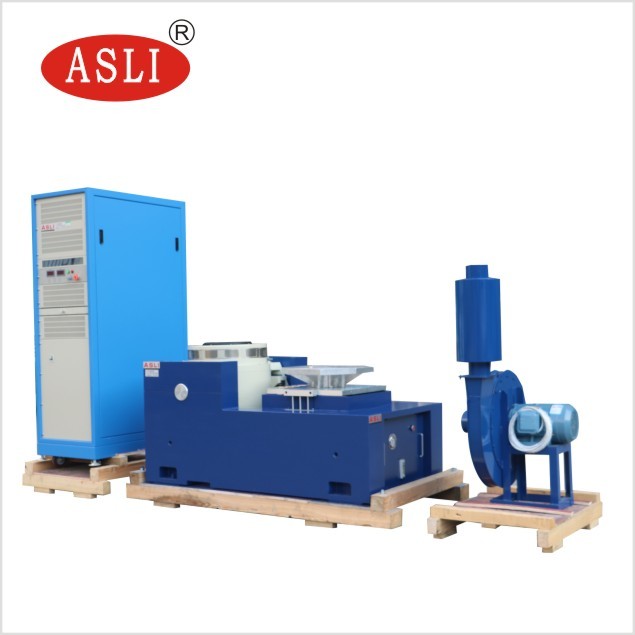

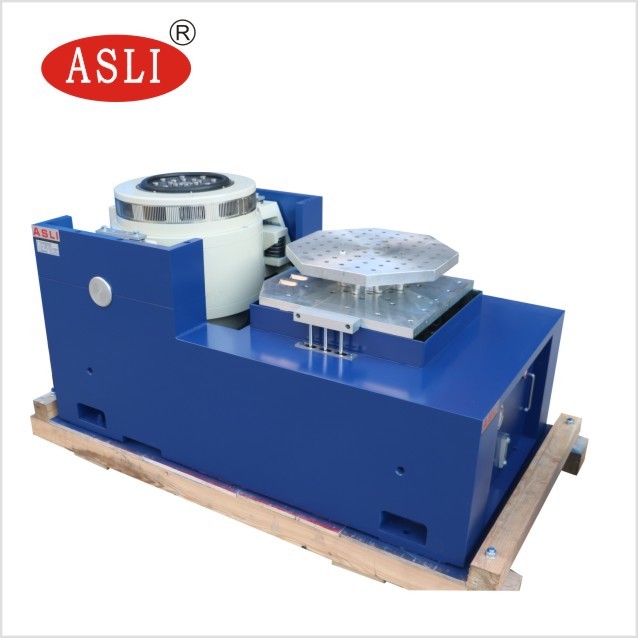

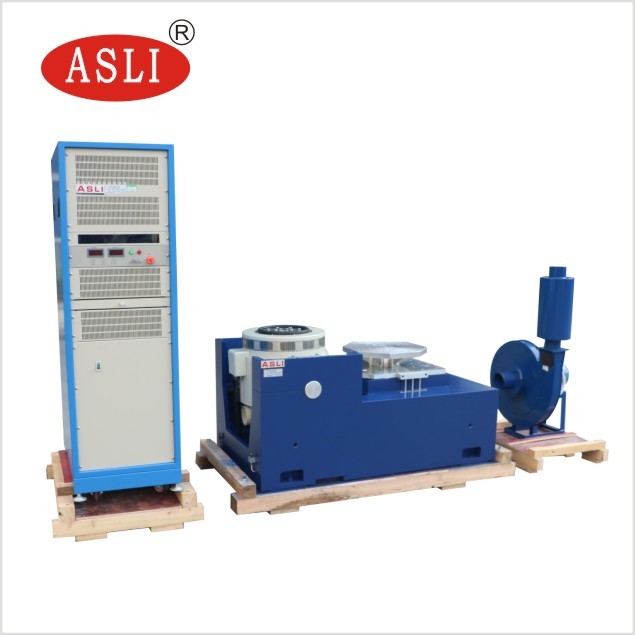

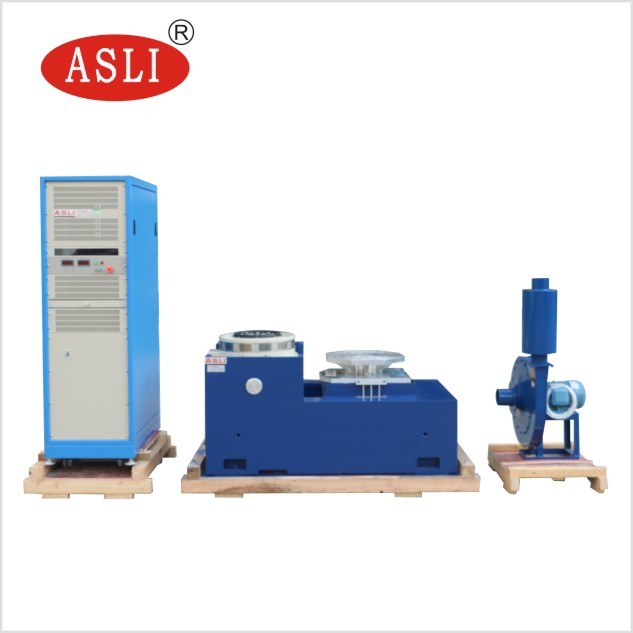

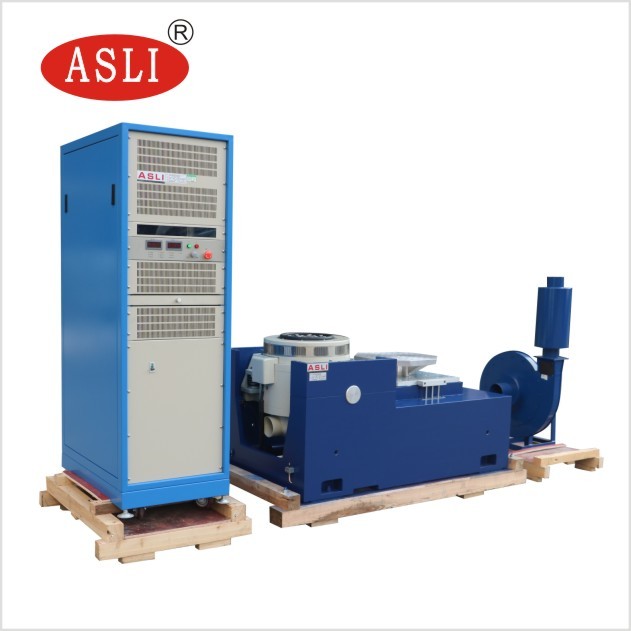

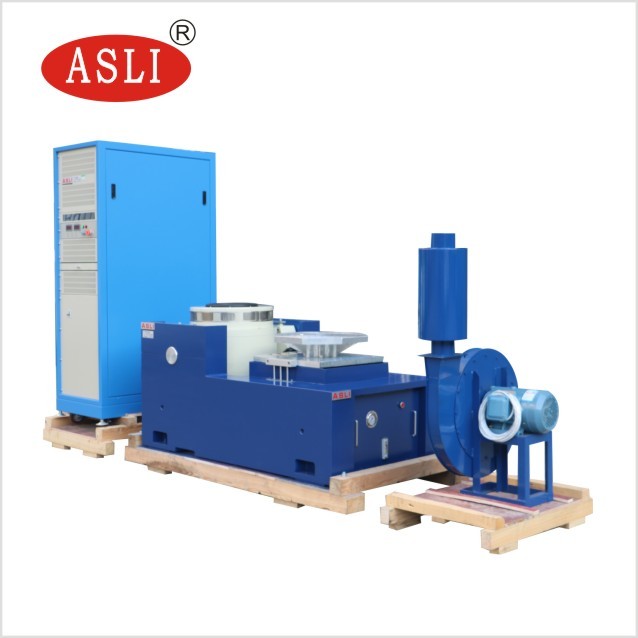

ES-3 Elektro-dynamiczna wstrząsarka wibracyjna
1. Parametry
(1)Siła znamionowa: siła sinusoidalna3000N;siła losowa3000N;siła uderzenia 6000N;
(2)Zakres częstotliwości: 3 Hz do 3500 Hz, Fixed częstotliwość, przemiatanie tam iz powrotem, sinusoida, losowość, wstrząs
(3)Tryb częstotliwości przemiatania:liniowy, logarytmiczny, przemiatanie w przód iw tył, stała częstotliwość
(4)Częstotliwość przemiataniaCzasy:1 do 32767
(5)Częstotliwość przemiataniaCzas:stała częstotliwość/ pojedynczy 1-3600 min, można wyświetlić krzywe częstotliwości przemiatania.
(7)Maks.Prędkość: 1,6 m / s
(8)Maks.Przemieszczenie: 25 mmp-p (bez obciążenia), podwójny szczyt
(9)Impact Disumieszczenie: 25mm
(10)Waga ruchomej cewki: 3,0 kg
(11)Fala wibracji: sinusoida, losowość, szok, widma kontrolne, fala, zakres dynamiki sygnału mogą być wyświetlane
(12)Średnica ruchomej cewki:Φ150 mm
(13) System wibracyjny Dwymiar: S950xH650xD800 mm
(14) System wibracyjnywaga: 750 kg
2 Szczegóły dotyczące elementów wibracyjnych
(1) Zestaw generatora drgań 1
(2) zestaw kontrolera wibracji 1
(3) Zestaw złącza komunikacyjnego komory 1
(4) Zestaw 1 wzmacniacza mocy DA-3
(5) Moc wzbudzenia 1 szt
(6) 1 zestaw oprogramowania sterownika
(7) Zestaw układu chłodzenia 1
(8) zestaw 1 kolorowej drukarki
(9) Czujnik przyspieszenia (zawiera linię wyjściową) 1 szt
2-4-2 Specyfikacja oprogramowania sterującego
2-4-2-1 Fala sinusoidalna
(1) Tryb sterowania: oprogramowanie sterujące przebiegiem sinusoidalnym
(2) Zakres częstotliwości: od 1,0 do 5000 Hz (od 1,0 do 12000 Hz jest opcjonalne)
(3) Zakres dynamiki sterowania: 100 dB
(4) Czas zamkniętej pętli: 10 ms
(5) Dokładność sterowania: ± 1dB
(6) Rozdzielczość częstotliwości: 0,01%
(7) Sweep Velocity: liniowe przemiatanie od 0 do 6000 Hz / s;przemiatanie logarytmiczne0 do 6000 Hz / s
(8) Zniekształcenie fali: <0,3%
2-4-2-2 Losowa fala
(1) Tryb sterowania: PSD
(2) Zakres częstotliwości: DC do 4800 Hz (DC do 11000 Hz jest opcjonalne)
(3) Rozdzielczość: maks. 1600 linii
(4) zakres dynamiki sterowania: 90dB
(5) Czas zamkniętej pętli: zwykle 100 ms
(6) Dokładność sterowania: ± 1dB
2-4-2-3 Fala uderzeniowa
(1) Tryb sterowania: można kontrolować przebieg
(2) Tryb wstrząsu: fala półsinusoidalna, fala piłokształtna, fala trójkątna, fala prostokątna, fala trapezowa
(3) Zakres częstotliwości: DC do 22000 Hz
(4) Ramka: maks. 32 K.
(5) Czas trwania: 0,5-3000 ms
(6) Tryb kompensacji: przed impulsem, po impulsie, przed / po impulsie
4. Gwarancja: roczna bezpłatna gwarancja, dożywotnia konserwacja.
5. Obsługa posprzedażna:Informacje zwrotne w ciągu 2 godzin od otrzymania połączenia.
6. Usługa:Usługa OEM, usługa projektowania, usługa etykiety kupującego.
ASLi (China) Test Equipment Co., Ltd to długa historia produkcji urządzeń testowych, w ciągu ostatnich 10 lat poświęciliśmy się produkcji komór klimatycznych, symulacji środowiskowych urządzeń testowych i mechanicznego sprzętu testowego.
Główne produkty ASLi: Komory środowiskowe, komora temperaturowa (wilgotność), komora PCT / Hast (komora do bardzo przyspieszonych testów naprężeń), komora ESS, komora Walk in Stability, piec próżniowy, tester drgań, tester wstrząsów mechanicznych, kombinowana komora wibracji środowiskowej itp.
