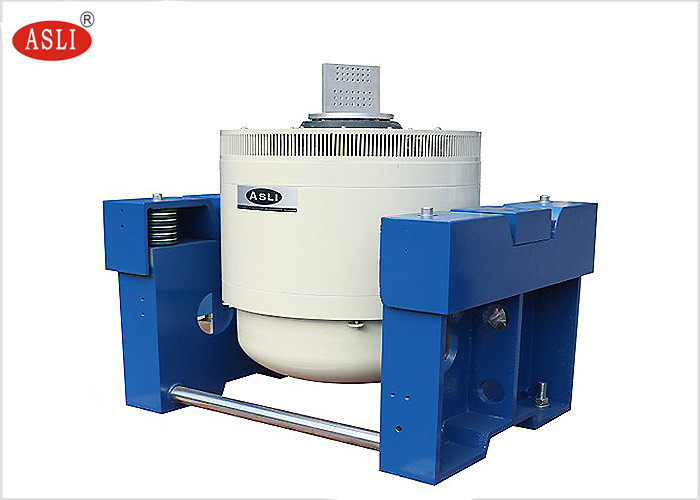

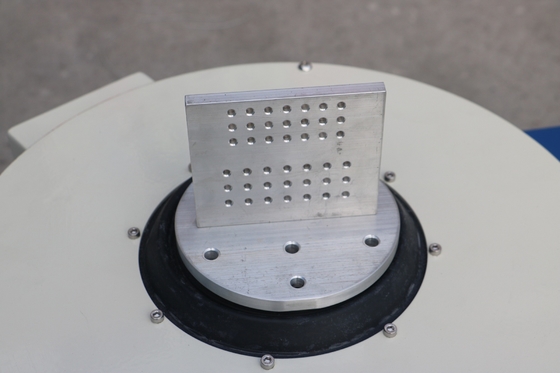

Pionowa wytrząsarka wibracyjna do testów laboratoryjnych z dostosowanym uchwytem zapewniającym jakość produktu klienta
W przypadku systemu do testów wibracyjnych przygotuj się poniżej i wyślij zapytanie, pomożemy Ci polecić odpowiedni model
Opis próbki
Masa testowa próbki
Wymiary próbki
Profil testowy, jeśli jest dostępny
Maksymalne przyspieszenie testu
Test kierunku X, Y, Z lub tylko test kierunku Z
Specyfikacja modelu na wyświetlaczu
| Specyfikacja systemu | |||
| Model systemu: | ES-3 | ||
| Zakres częstotliwości: | 3 ~ 3500 | ||
| Siła znamionowa | Sine N | 3000 | |
| Losowe N | 3000 | ||
| Shock N | 6000 | ||
| Maksymalna Acc. | sinus (m / s2) | 1000 | |
| Losowo (m / s2 rms) | 1000 | ||
| Wstrząs (m / s2) | 2000 | ||
| Maksymalna Vel. | sinus (m / s2) | 1.6 | |
| Wstrząs (m / s2) | 1.6 | ||
| Maksymalny wyśw. | Maksymalna podróż mm (pp) |
25 | |
| Ruchoma cewka | 3,5 kg | ||
| Wymiar ruchomej cewki | Dia 230mm | ||
| Maksymalne obciążenie: | 100 kg | ||
Inne dostępne wybory wibratorów
| Model |
Oceniono sinus Siła (N) |
Ocenione losowo Siła (N) |
Częstotliwość Zakres (Hz) |
Przyspieszenie znamionowe (m / s2) | Prędkość znamionowa (m / s) |
Znamionowe przemieszczenie (pp) mm |
Maks.Ładowanie (kg) | ruchoma cewka (Kg) |
Wymiar Ruchoma cewka (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | dziesięć tysięcy | dziesięć tysięcy | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | 450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | 450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | 450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | 450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | 450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | 500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Przykład wibracji do testów losowych
Funkcje:
1. Dobrze zaprojektowany dynamiczny szkielet kołowy, o wyższej częstotliwości rezonansu osiowego.
2. Obwód dwomagnetyczny, niewielki upływ strumienia magnetycznego, zwarta konstrukcja i racjonalność.
3. Łożyska wałeczkowe z drążkiem wahliwym, proste i zorientowane na import, orientacja sztywności korpusu kompozytowego, mimośrodowa nośność.
4. Podkład izolacyjny czopu dedykowany do stosowania hormonalnego, montaż mobilnej wygody.
5. Zaawansowane technologie poruszają się po systemie, aby zapewnić dynamiczny krąg wysokiej niezawodności.
6. Nowy projekt kanału i wzmocnienie efektu chłodzenia.
7. Sztywność statyczna, sztywność dynamiczna małego balonu łożyska, podniesienie nośności stołu wibracyjnego, polepszenie pracy przy niskich częstotliwościach.
Parametry techniczne poziomego stołu wibracyjnego (test osi X, Y)

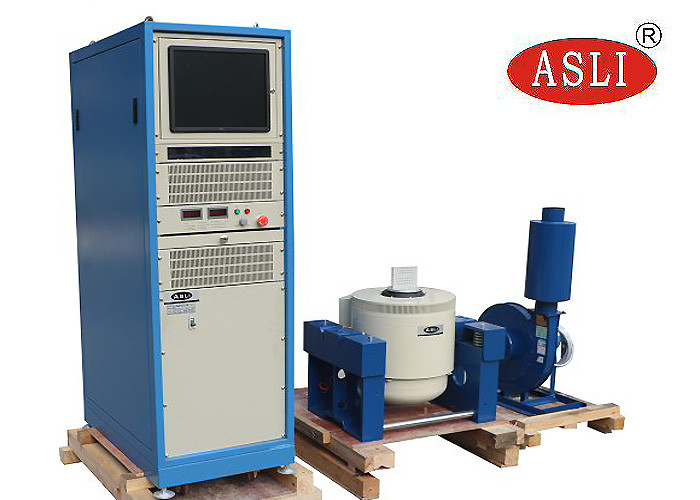

Zdjęcia w celach informacyjnych:
