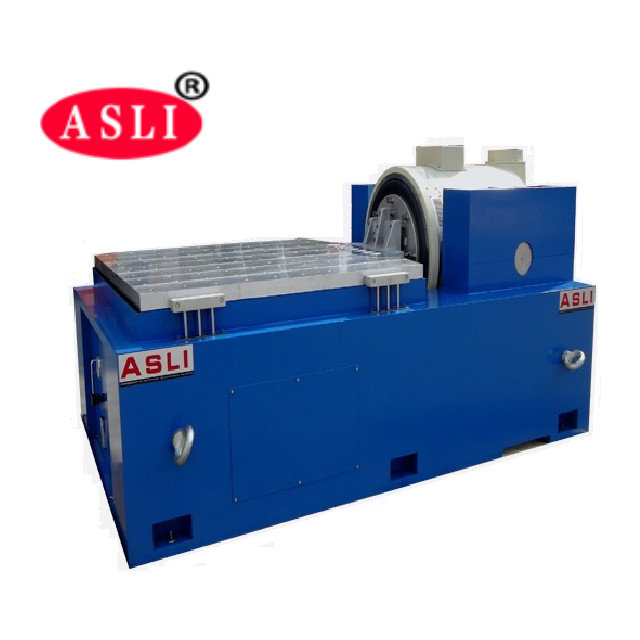

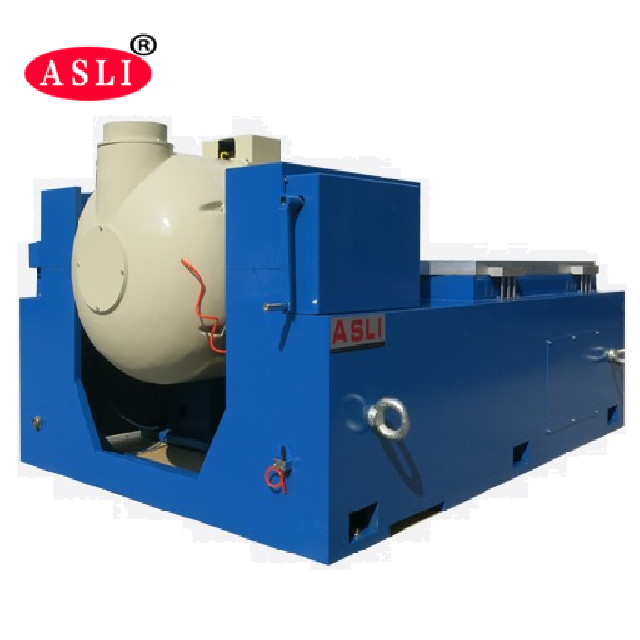

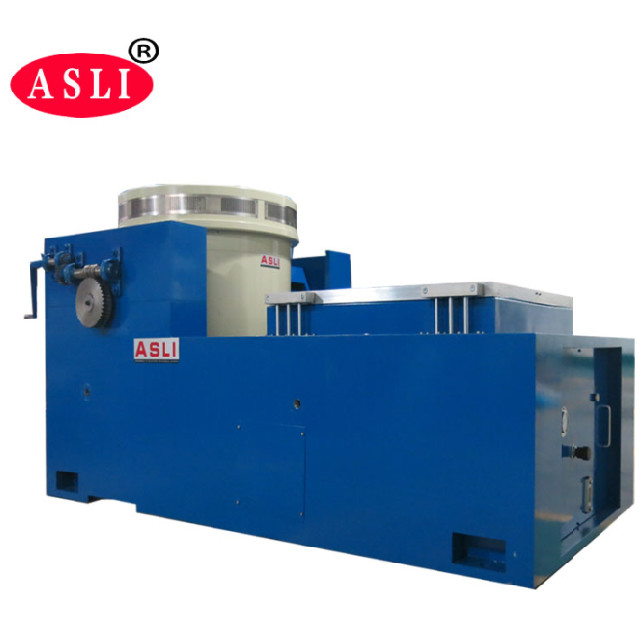

Poziomy sinus losowo wymuszony Urządzenie do badania wibracji Typ elektromagnetyczny
1. Pionowa / pozioma maszyna do wibracji sinusoidalnej typu elektromagnetycznego Podanie:
Wytrząsarka elektrodynamiczna i sprzęt do testowania wibracji dla laboratorium szeroko używane w obronie narodowej, broń, lotnictwo, kosmonautyka, komunikacja,elektronika, elektryczny urządzenia, komunikacja, sprzęt AGD i inne dziedziny.
2. Pionowa / pozioma maszyna do wibracji sinusoidalnej typu elektromagnetycznego funkcje :
1. Dobrze zaprojektowany dynamiczny szkielet kołowy, o wyższej częstotliwości rezonansu osiowego.
2. Obwód dwomagnetyczny, niewielki upływ strumienia magnetycznego, zwarta konstrukcja i racjonalność.
3. Łożyska wałeczkowe Rocker Rod proste i zorientowane na import, orientacja sztywności korpusu kompozytowego, mimośrodowa nośność.
4.Podkład izolacyjny czopowy dedykowany do stosowania hormonów, montaż mobilnej wygody.
5. Zaawansowane technologie poruszają się po systemie, aby zapewnić dynamiczny krąg wysokiej niezawodności.
6. Nowy projekt kanału i wzmocnienie efektu chłodzenia.
7. Sztywność statyczna, sztywność dynamiczna łożyska małego balonu, uniesienie łożyska stołu wibracyjnego Pojemność
3. Pionowa / pozioma maszyna do wibracji sinusoidalnej typu elektromagnetycznego Parametry techniczne:
| Model |
Oceniono sinus Siła (N) |
Ocenione Losowy Siła (N) |
Częstotliwość Zakres (Hz) |
Ocenione Przyśpieszenie (SM2) |
Ocenione Prędkość (m / s) |
Ocenione Zastąpienie (pp) mm |
Maks. Ładowanie (Kg) |
ruchoma cewka (Kg) |
Wymiar z Ruchoma cewka (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-10 | dziesięć tysięcy | dziesięć tysięcy | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
......

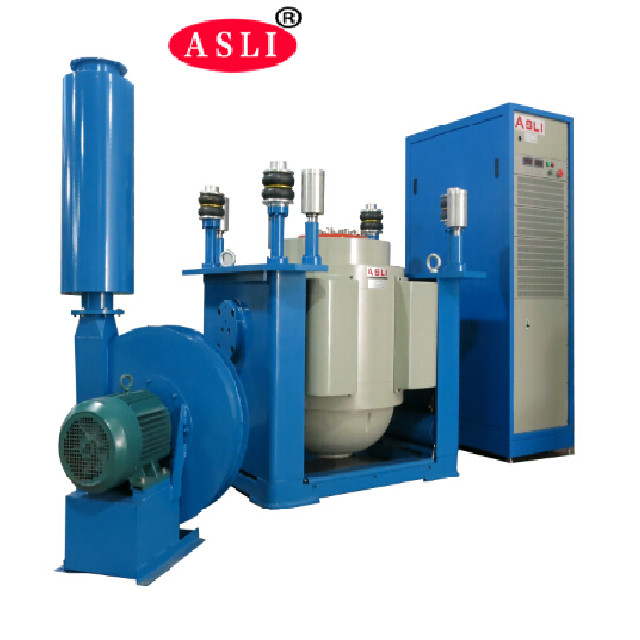

ES-6 Elektro-dynamiczna wstrząsarka wibracyjna
1. Parametry
(1) Siła znamionowa: siła sinusoidalna 6000N;siła losowa6000N;siła uderzenia 12000N;
(2) Zakres częstotliwości: 3 Hz do 3500 Hz, Fixed częstotliwość, przemiatanie tam iz powrotem, sinusoida, losowość, wstrząs
(3)Tryb częstotliwości przemiatania: liniowy, logarytmiczny, przemiatanie w przód iw tył, stała częstotliwość
(4)Częstotliwość przemiatania Czasy: 1 do 32767
(5)Częstotliwość przemiatania Czas: stała częstotliwość/ pojedynczy 1-3600 min, można wyświetlić krzywe częstotliwości przemiatania.
(7)Maks.Prędkość: 1,6 m / s
(8)Maks.Przemieszczenie: 25 mmp-p (bez obciążenia), podwójny szczyt
(9)Impact Disumieszczenie: 25mm
(10)Waga ruchomej cewki: 6,5 kg
(11)Fala wibracji: sinusoida, losowość, szok, widma kontrolne, fala, zakres dynamiki sygnału mogą być wyświetlane
(12)Średnica ruchomej cewki: Φ230 mm
(13) System wibracyjny Dwymiar: S950xH650xD800 mm
(14) System wibracyjny waga: 750 kg

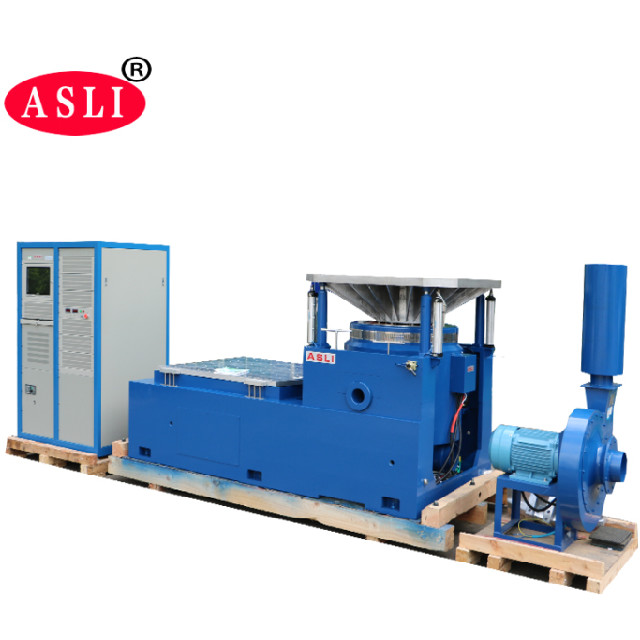

2 Szczegóły dotyczące elementów wibracyjnych

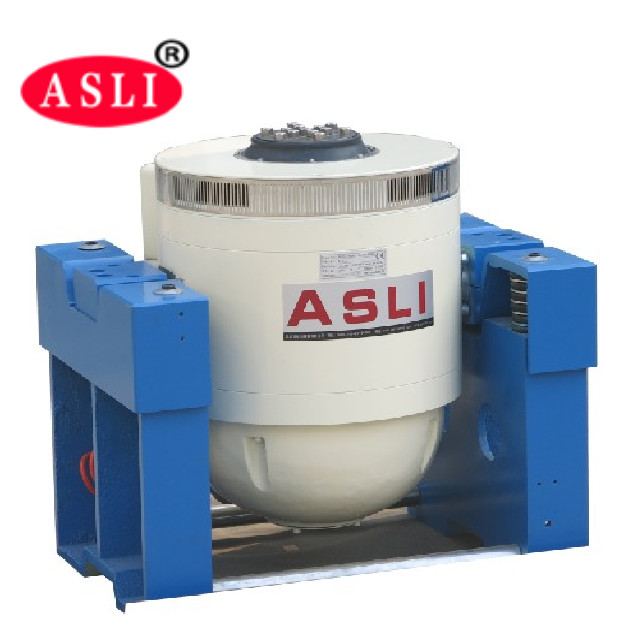

(1) Zestaw generatora drgań 1
(2) zestaw kontrolera wibracji 1
(3) Zestaw złącza komunikacyjnego komory 1
(4) Zestaw 1 wzmacniacza mocy DA-6
(5) Moc wzbudzenia 1 szt
(6) 1 zestaw oprogramowania sterownika
(7) Zestaw układu chłodzenia 1
(8) zestaw 1 kolorowej drukarki
(9) Czujnik przyspieszenia (zawiera linię wyjściową) 1 szt
2-4-2 Specyfikacja oprogramowania sterującego
2-4-2-1 Fala sinusoidalna
(1) Tryb sterowania: oprogramowanie sterujące przebiegiem sinusoidalnym
(2) Zakres częstotliwości: od 1,0 do 5000 Hz (od 1,0 do 12000 Hz jest opcjonalne)
(3) Zakres dynamiki sterowania: 100 dB
(4) Czas zamkniętej pętli: 10 ms
(5) Dokładność sterowania: ± 1dB
(6) Rozdzielczość częstotliwości: 0,01%
(7) Sweep Velocity: liniowe przemiatanie od 0 do 6000 Hz / s; przemiatanie logarytmiczne 0 do 6000 Hz / s
(8) Zniekształcenie fali: <0,3%
2-4-2-2 Losowa fala
(1) Tryb sterowania: PSD
(2) Zakres częstotliwości: DC do 4800 Hz (DC do 11000 Hz jest opcjonalne)
(3) Rozdzielczość: maks. 1600 linii
(4) zakres dynamiki sterowania: 90dB
(5) Czas zamkniętej pętli: zwykle 100 ms
(6) Dokładność sterowania: ± 1dB
2-4-2-3 Fala uderzeniowa
(1) Tryb sterowania: można kontrolować przebieg
(2) Tryb wstrząsu: fala półsinusoidalna, fala piłokształtna, fala trójkątna, fala prostokątna, fala trapezowa
(3) Zakres częstotliwości: DC do 22000 Hz
(4) Ramka: maks. 32 K.
(5) Czas trwania: 0,5-3000 ms
(6) Tryb kompensacji: przed impulsem, po impulsie, przed / po impulsie
4. Gwarancja: roczna bezpłatna gwarancja, dożywotnia konserwacja.
5. Obsługa posprzedażna: Informacje zwrotne w ciągu 2 godzin od otrzymania połączenia.
6. Usługa:Usługa OEM, usługa projektowania, usługa etykiety kupującego.
