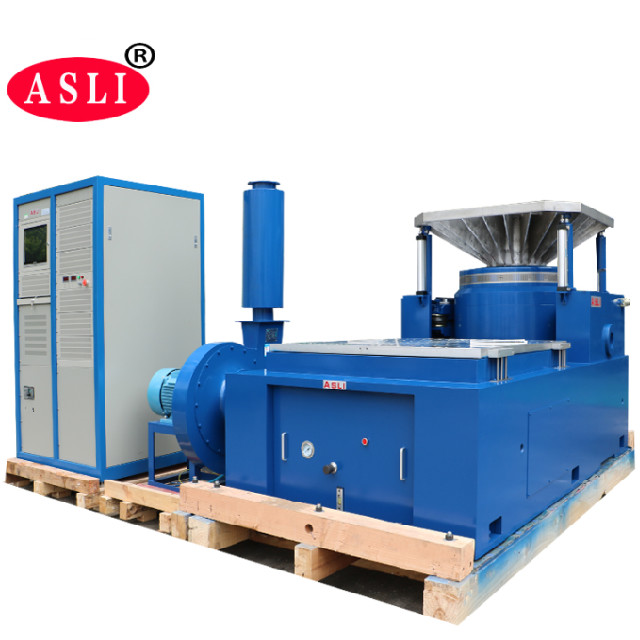

Maszyna do badania wibracji / stół wibracyjny do produktów elektronicznych
Parametry techniczne maszyny do badania wibracji / stołu wibracyjnego do produktów elektronicznych:
| Model | Oceniono sinus Siła (N) |
Ocenione losowo Siła (N) |
Częstotliwość Zakres (Hz) |
Prędkość znamionowa (m / s) | Oceniony zamiennik (pp) mm |
Maks.Ładowanie (kg) | ruchoma cewka (Kg) | Wymiar Ruchoma cewka (mm) |
| ES-10 | dziesięć tysięcy | dziesięć tysięcy | 3-3000 | 1.8 | 51 | 270 | 14 | Φ240 |
 |
|
|
|
Wniosek o cenę Electro-Dynamic Shaker:
Jesteśmy producentem produktów z serii wibracji elektrycznych, przyjęliśmy `` strukturę podwójnego obwodu magnetycznego '', `` samo generujące się kręgi działania szkieletu '', `` podporę powietrzną '' i `` łożyska wałeczkowe i prowadnice liniowe '', `` izolację czopową '' zaawansowaną nowoczesną technologię
i specjalną technologię, można ukończyć w trójosiowym teście wibracji sinusoidalnych X, Y, Z i szerokopasmowych testach drgań losowych, do uzupełnienia
za pomocą klasycznego (półsinusoidalnego, trapezowego, piłokształtnego) testu widma odpowiedzi na impuls i wstrząsy.Szeroko stosowany tester drgań wysokiej częstotliwości
w obronie narodowej, broni, lotnictwie, lotnictwie, łączności, elektronice, sprzęcie elektrycznym, łączności,
sprzęt gospodarstwa domowego i inne dziedziny.--- tester drgań wstrząsarki przemysłowej
Testy udarów półsinusoidalnych funkcji:
1. Dobrze zaprojektowany dynamiczny szkielet kołowy, o wyższej częstotliwości rezonansu osiowego.
2. Obwód dwomagnetyczny, niewielki upływ strumienia magnetycznego, zwarta konstrukcja i racjonalność.
3. Łożyska wałeczkowe z drążkiem wahliwym, proste i zorientowane na import, orientacja sztywności korpusu kompozytowego, mimośrodowa nośność.
4. Podkład izolacyjny czopu dedykowany do stosowania hormonalnego, montaż mobilnej wygody.
5. Zaawansowane technologie poruszają się po systemie, aby zapewnić dynamiczny krąg wysokiej niezawodności.
6. Nowy projekt kanału i wzmocnienie efektu chłodzenia.
7. Sztywność statyczna, sztywność dynamiczna małego balonu łożyska, podniesienie nośności stołu wibracyjnego, polepszenie pracy przy niskich częstotliwościach.
System wibracji (ES-10)
1 Parametry techniczne z przemysłową wstrząsarką elektrodynamiczną:
(1) Siła znamionowa: siła sinusoidalna 10000N;siła losowa 10000N;siła uderzenia 10000N;
(2) Zakres częstotliwości: 5 Hz do 3500 Hz, stała częstotliwość, przemiatanie w przód iw tył, sinus, losowy, wstrząs
(3) Tryb przemiatania częstotliwości: liniowy, logarytmiczny, przemiatanie w przód iw tył, stała częstotliwość
(4) Czasy przemiatania: 1 do 32767.
(5) Czas przemiatania: stała częstotliwość / pojedyncze 1-3600 min, mogą być wyświetlane krzywe częstotliwości przemiatania.
(6) Maks.Przyspieszenie 1000 m / s 2 (bez obciążenia)
(7) Maks.Prędkość: 1,8 m / s
(8) Maks.Przemieszczenie: 51 mmp-p (bez obciążenia), podwójny szczyt
(9) Przemieszczenie uderzenia: 51 mm
(10) Waga ruchomej cewki: 14 kg
(11) Kierunki wibracji: wibracje pionowe + poziome
(12) Fala wibracyjna: sinusoidalna, losowa, wstrząsowa
(13) Średnica ruchomej cewki: Φ240 mm
(14) Wymiar systemu wibracyjnego (mm): W1046 * H660 * D783mm
(15) Waga systemu wibracyjnego: 900 kg

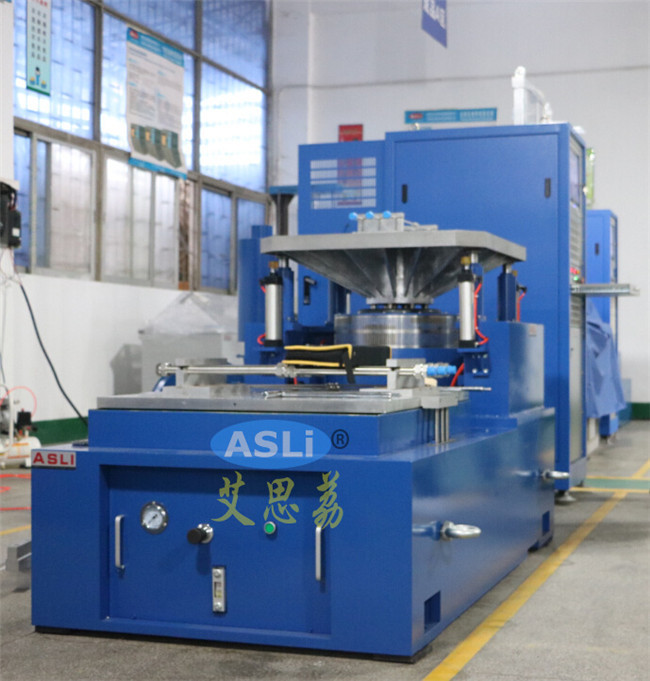

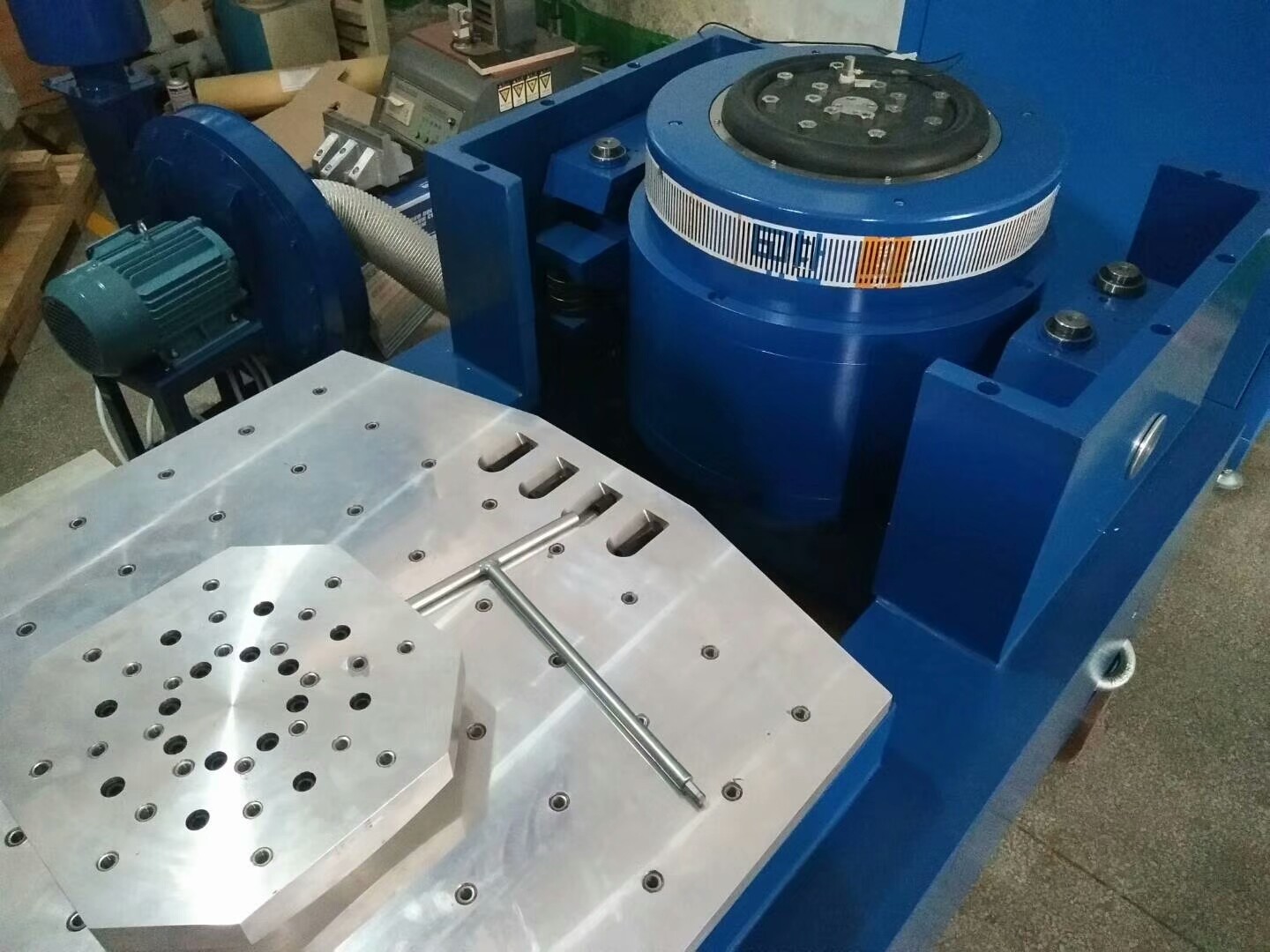

Cechy stojaka poziomego na temat maszyny do testowania wibracji:
W małej ławce załadowczej, aby uzyskać większe przyspieszenie i częstotliwość roboczą, aby poprawić ładowność i wydajność całej ławki maszyny.
Pozioma ławka i ławka wibracyjna są typu integralnego, z doskonałą konstrukcją, wygodą instalacji i regulacji.
Tory dociskowe statyczne w kształcie litery V, odporne na nachylenie i obciążenia ukośne.
Wbudowana pompa olejowa, dobra konstrukcja i łatwa obsługa.
Zainstaluj wymaganie z maszyną do testowania wibracji:
(1) Użytkownicy powinni przygotować wózki widłowe i narzędzia do przenoszenia sprzętu, ponieważ jest on bardzo ciężki, należy również upewnić się
drzwi są wystarczająco duże, aby wpuścić sprzęt
(2) Środowisko pracy maszyny powinno być w temperaturze pokojowej i z dobrą wentylacją.Zdecydowanie zalecamy zainstalowanie klimatyzatora w miejscu pracy.Odległość przestrzenna maszyny
lewa / prawa / tylna strona musi być min.700 mm, przód musi mieć min.1500mm.
Pakiet dla elektrodynamicznego systemu wibracyjnego o dużej sile:
Najpierw folia PP, a następnie pianka 10 mm między maszyną a obudową, a na zewnątrz jest standardowa skrzynia ze sklejki eksportowej.
