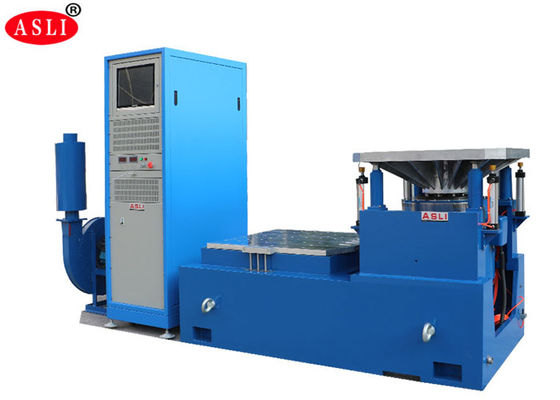

2KN~300KN Siła Wysokiej Częstotliwości Elektroiczne Systemy Wibracji W Sprzęcie Laboratoryjnym
Specyfikacja modelu widoczna
| Specyfikacja systemu | |||
| Model systemu: | ES- 20 | ||
| Zakres częstotliwości: | 3~3000 | ||
| Siła nominalna | Sinus N | 20000 | |
| Random N | 20000 | ||
| Wstrząs N | 40000 | ||
| Maksymalny Acc. | sinus (m/s2) | 1000 | |
| Zdarza się (m/s2 rms) | 1000 | ||
| Wstrząs ((m/s2) | 2000 | ||
| Maksymalnie Vel. | sinus (m/s2) | 1.8 | |
| Wstrząs ((m/s2) | 1.8 | ||
| Maksymalny dysp. | Maksymalny czas podróży mm (p-p) |
51 | |
| Węzeł ruchomy | 30 kg | ||
| Wymiar przesuwanej cewki | Dia 320 mm | ||
| Stolik pionowy Rozmiar 500 mm średnicy: | 30 kg | ||
| Rozmiar stołu poziomego o średnicy 500 mm: | 27 kg | ||
| Maksymalne obciążenie: | 300 kg | ||
Pozostałe dostępne wybory wstrząsaczy wibracyjnych
| Model |
Poziom nominalny Siła (N) |
Wyniki oceny Siła (N) |
Częstotliwość Zakres (Hz) |
Poziom przyspieszenia (m/s)2) | Prędkość znamionowa ((m/s) |
Nominalne przesunięcie (p-p) mm |
Maks. ładunek (kg) | przemieszczająca się cewka ((Kg) |
Wymiar Ruchowa cewka ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Charakterystyka:
1Dobrze zaprojektowany dynamiczny kołowy szkielet, z wyższą częstotliwością rezonancji osiowej.
2Dwu-magnetyczny obwód, niski wyciek strumienia magnetycznego, kompaktowa struktura i racjonalna.
3. łożyska rolkowe rocker rod proste i zorientowane na przywóz składowe układy układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu
4- Trunnion izolacja podstawy dedykowane do stosowania hormonów, instalacja mobilnej wygody.
5Zaawansowana technologia porusza się wokół systemu, aby zapewnić dynamiczny krąg wysokiej niezawodności.
6Nowy projekt kanału i poprawa efektu chłodzenia.
7- sztywność statyczna, dynamiczna sztywność nośnego małego balonu, podnosząc pojemność stołu wibracyjnego, poprawiając wydajność niskiej częstotliwości.
Parametry techniczne horyzontalnej tabeli drgań (badanie osi X,Y):
Parametry techniczne tablicy wibracji pionowej ((Z, badanie osi):

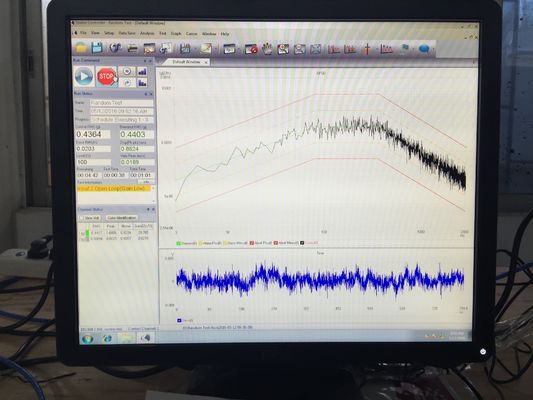

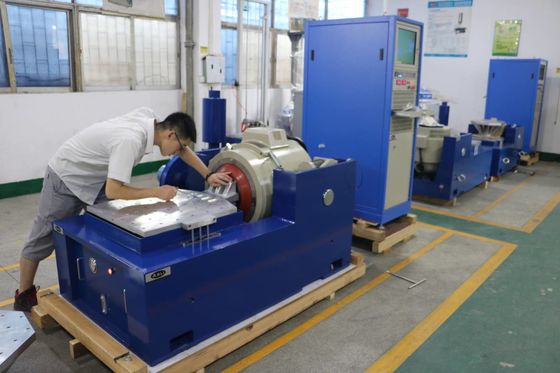

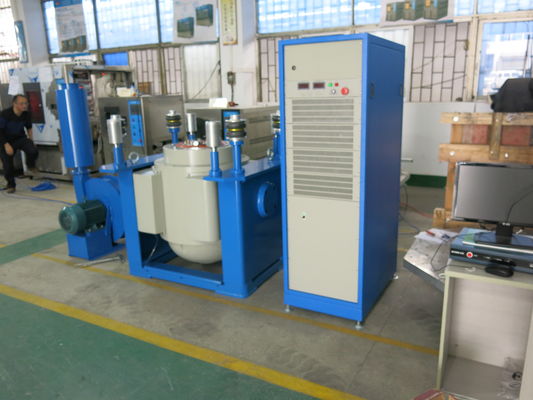

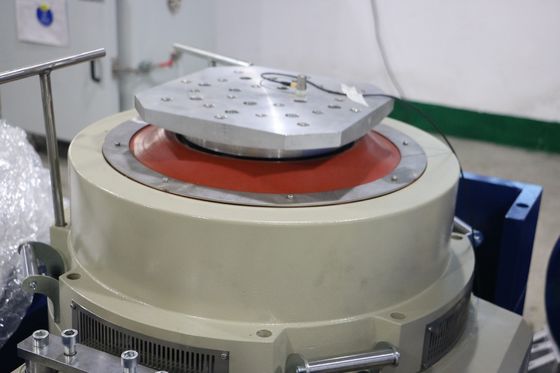

Zdjęcia dla referencji:
Klient odwiedza firmę ASLi:
|
|
